12

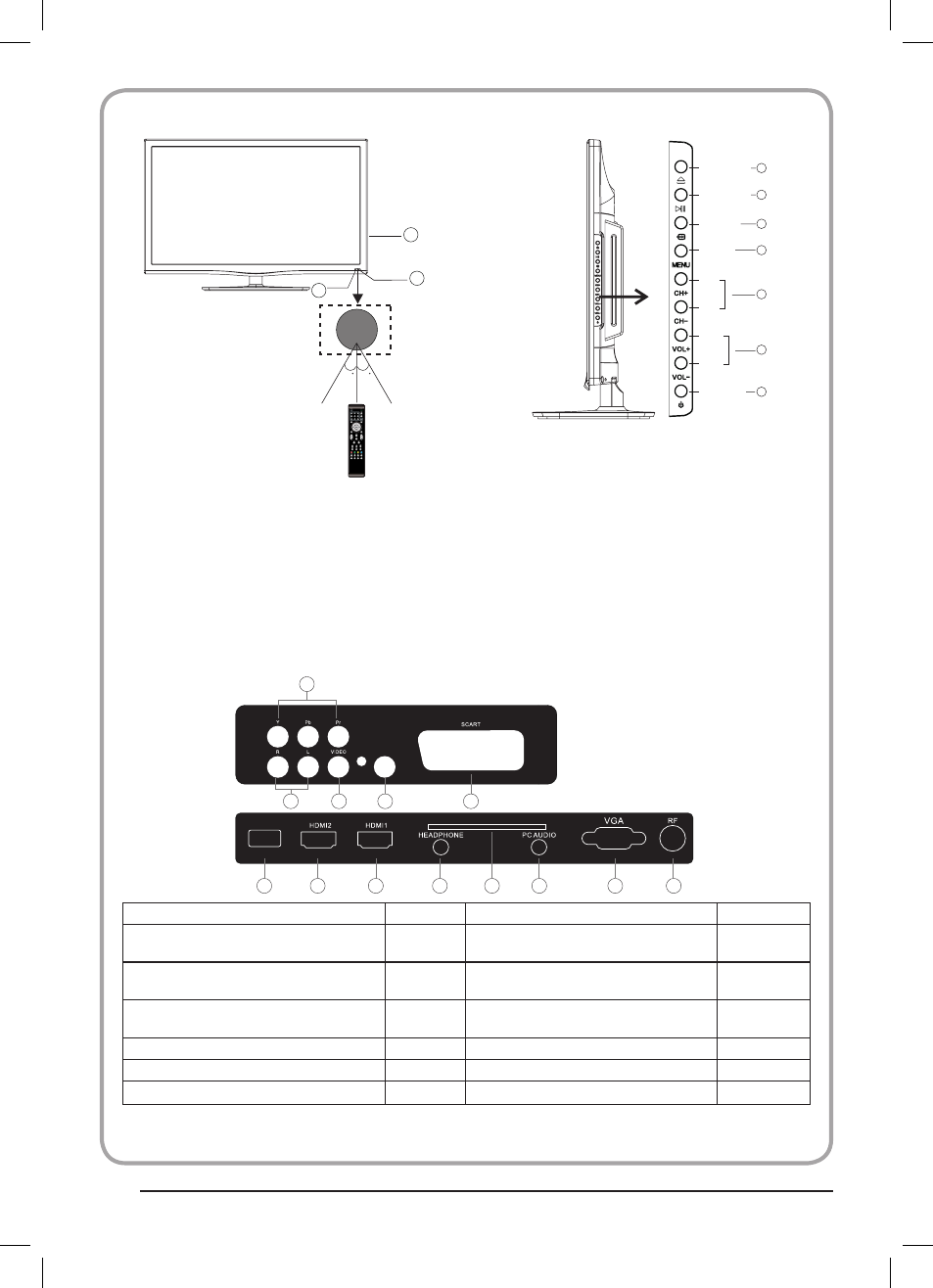

Передняя панель управления
3
1
2
30 30
CH+
CH-
VOL+
VOL-
STANDBY
3
4
5
6
7
SOURCE
MENU
PLAY/PAUSE
OPEN/CLOSE
1
2
1.
OPEN/CLOSE – Извлечение/Загрузка диска
2.
PLAY/PAUSE – Воспроизведение/Пауза
3.
SOURCE – Кнопка вывода меню входного сигнала
4. MENU – Кнопка вывода главного меню
5.
СН+/ СН – в режиме просмотра эти кнопки служат для
переключения на следующую, предыдущую программу;
в режиме МЕНЮ они служат для осуществления вы-
бора; если телевизор подключен к питанию эти кнопки
можно использовать для включения.
6.
VOL+/ VOL – Кнопки регулирования громкости; в ре-
жиме МЕНЮ они служат для регулировки выбранного
параметра
7.
STAND BY – Включение/Выключение телевизора
1. Окно фотоприёмника
2. Светодиодный индикатор: голубой- телевизор включён;
красный – телевизор включен в сеть
3. Кнопки
Разъёмы на задней и боковой панелях телевизора
SPDIF OUTPUT
4
1
2
5
COMMON INTERFACE (CI)
USB
6
7
8
9
10
11
12
13
3
1. Правый/левый аудио
вход
8. HDMI 1
вход
2. Видео
вход
9. Наушники
аналоговый
аудио выход
3. S/PDIF
цифровой
аудио выход
10. Общий интерфейс
вход
4. YPbPr
вход
11. Вход для подачи звукового сигнала при
подключении компьютера
вход
5. SCART
вход
12. VGA
вход
6. USB
вход
13. RF
вход
7. HDMI 2
вход
