Рис.3 Монтаж водонагрева-
теля POW.G на вешал-
ке
6 - смеситель
7 - вешалка
Подключение водонагревателя к электросети.
Водонагреватель приспособлен к электропитанию 220В~. Кабель с вилкой следует подключать к
розетке с защитным штырем.
Электропроводка должна быть выполнена согласно требованиям нормы
При подключении водона-
гревателя не следует ис-
пользовать удлинители.

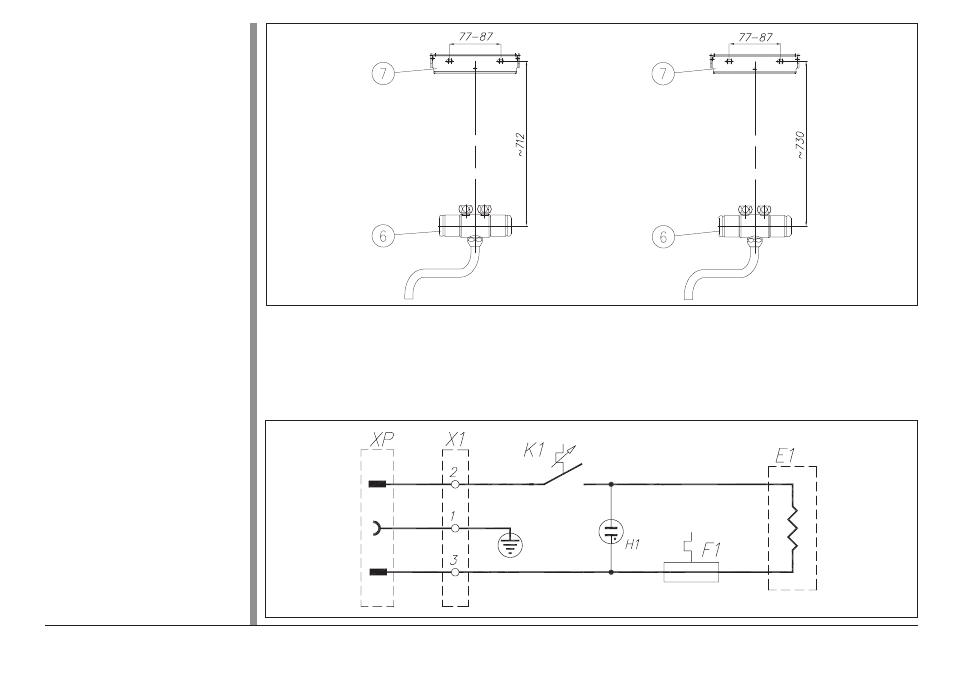

4 Рис.4 Принципиальная схема
E1 - нагревательный блок
F1 - термический выключатель
K1 - регулятор температуры
X1 - планка подключений
H1 - сигнализация нагрева
POW.G-5 POW.G-10
