KOSPEL POW - Инструкция (Страница 4)

4
Подключение водонагревателя к водопроводной сети.
Монтаж
водонагревателя
Водонагреватель должен
быть смонтирован таким
образом, чтобы имелся
свободный доступ для
обслуживания водонагре-
вателя и проведения сер-
висных работ.

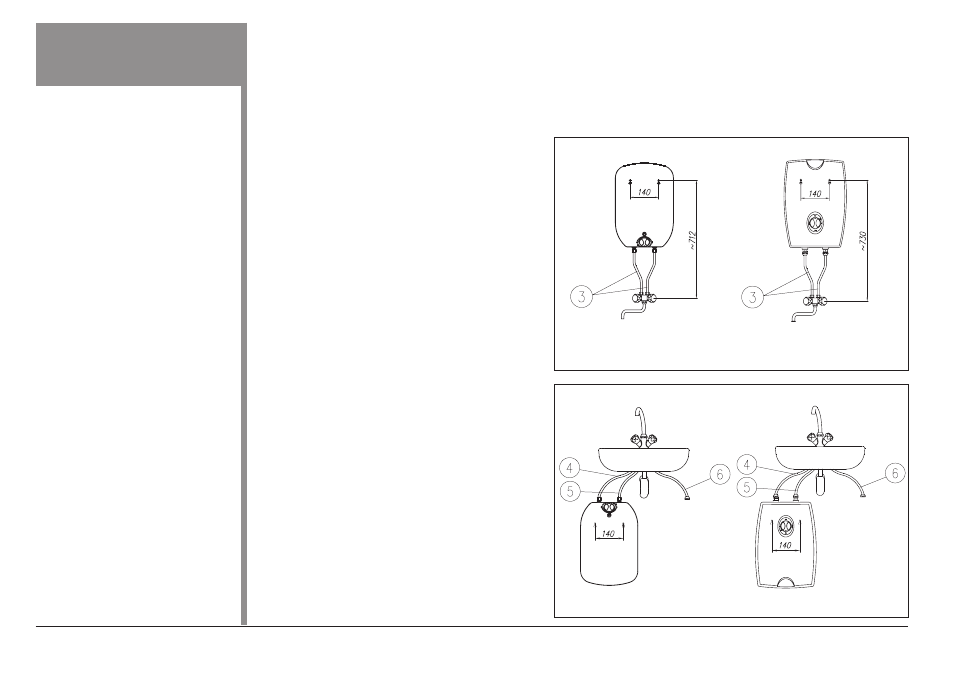

1 Рис.1 Монтаж водонагрева-
теля POW.G
3 - металлические соединитель-
ные трубки
Рис.2 Монтаж водонагрева-
теля POW.D
4 - выход холодной воды (маркиро-
ван голубой лентой)
5 - выход горячей воды (маркиро-
ван красной лентой)
6 - подача холодной воды (без
маркировки)
Проводка водопроводной сети в месте подключения смесителя водонагревателя должна иметь па-
трубок с наружной резьбой:
- G 1/2" для POW.G
- G 3/8" для POW.D
Монтаж
1. Подключить к сети водопровода смеси-
тель.
2. Повесить водонагреватель на стену одним
из двух способов:
a)
- вставить в стену дюбеля ø8 на расстоянии
140 мм от себя (рис.1)
- вкрутить шурупы так, чтобы между стеной
и шляпкой шурупа было расстояние мин.
4 мм
- повесить водонагреватель на шурупах.
b) Специальная вешалка облегчает монтаж
водонагревателя – нет необходимости
сверления дополнительных отверстий (ис-
пользуются уже существующие дюбеля,
расстояние между которыми составляет
диапазон от 77 до 88 мм) рис.3.
3. Подключить водонагреватель к смесителю
при помощи трубок или шланга, подложив
в гайки монтажные прокладки. Обратить
особое внимание на правильное под-
ключение шлангов к смесителю водона-
гревателя POW.D (рис.2)
4. Открыть кран горячей воды (обозначен
красным цветом) и подождать пока во-
донагреватель наполнится и из излива
смесителя польется вода.
5. Проверить герметичность мест соедине-
ний.
2
POW.G-5
POW.D-5
POW.G-10
POW.D-10
