5
Монтаж проводки пульта
Искробезопасная проводка
Прокладка неискробезопасной проводки в одном
кабелепроводе с искробезопасной проводкой не
допускается.
Проводка датчиков уровня
Датчики уровня имеют искробезопасную проводку,
которая должна прокладываться отдельно от остальной
проводки. Кабелепровод должен заходить в корпус
пульта только через специально предназначенные для
этого врезки. Особенности установки могут обусловить
необходимость заведения кабелепровода в корпус пульта
сверху или снизу. Не теряйте снятые заглушки врезки
кабелепровода; убедитесь в том, что неиспользованные
врезки закрыты заглушками.
Клеммы датчика

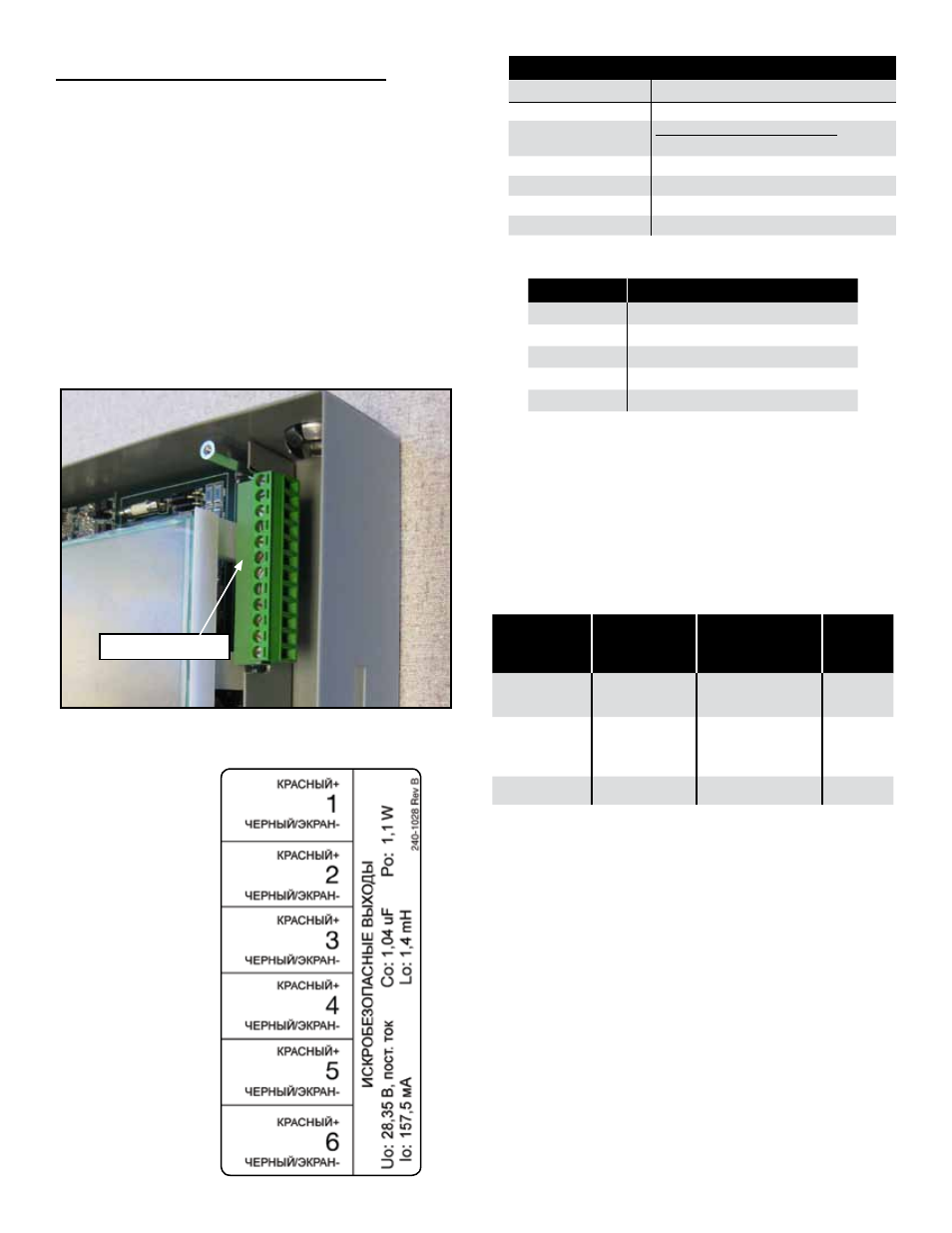

Рисунок 3: Подключение датчиков
Подключите кабели датчиков в порядке, приведенном на
следующей табличке.
Параметры входов датчиков уровня
Количество каналов: 6
Уровень взрывозащиты: Class I, Division 1, Group D, [Ex ia] IIA
Искробезопасные параметры
Uo = 28,35 В
Io = 157,5 мА
Co = 1,04 uF
Lo = 1,4 mH
Po = 1,1 Вт
Обозначение параметров
Параметр Определение
Uo Максимальное выходное напряжение
Io Максимальный выходной ток
Po Максимальная выходная мощность
Co Максимальная внешняя емкость
Lo Максимальная внешняя индуктивность
Кабели, необходимые для датчиков уровня
Используемые кабели и проводка должны удовлетворять
национальным и местным стандартам. Чтобы обеспечить
надежную связь между пультом и датчиками FFS
рекомендует использовать кабели указанных ниже
типов рекомендованная длина которых не должна
превышать указанных значений:
Необходимо использовать экранированную витую пару
сечением не менее 0.33 мм2 (22AWG), масло-/водостойкую.
Расстояние,
футы (м)
Емкость
(pF)
на фут
Индуктивность
(µH)
на фут
Кабель
Belden
500 (152) <100 <0,2
87760
87761*
1000 (305) <60 <0,2
88760
8760
8770
1500 (457) <20 <0,3 89182*
Примечание: Звездочкой (*) обозначены кабели,
которые можно заказать в FFS.
