7
Порты для обмена данными
Пульт Colibri имеет несколько коммуникационных портов,
которые могут использоваться для обеспечения обмена
данными между устройствами. Коммуникационные порты
могут использоваться для подключения пульта к локальной
сети, кассовому терминалу, внешнему принтеру или модему.

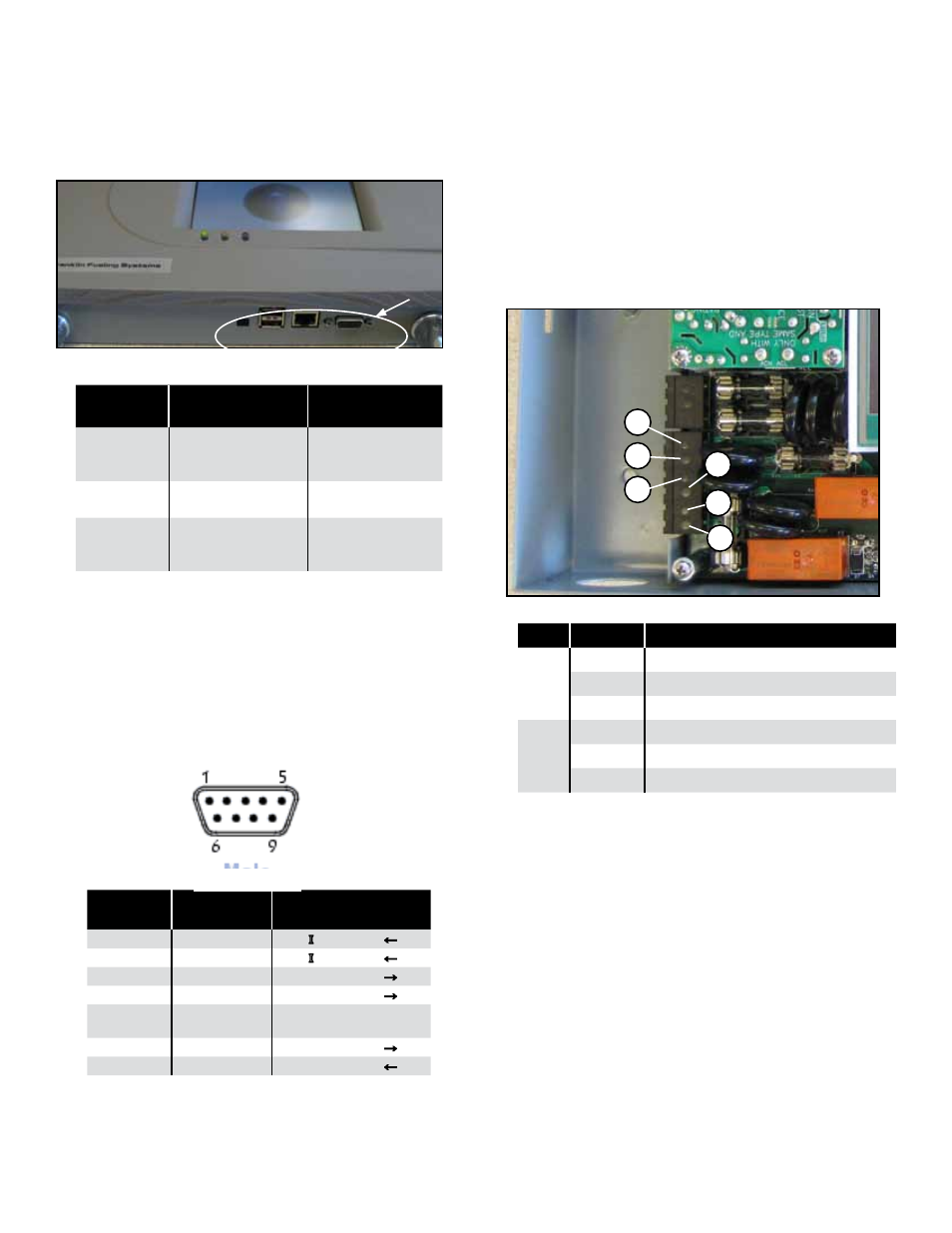

Рисунок 6: Порты для обмена данными
Порт
Тип соединения
Подключаемые
устройства
RS-232
Comm 1
DB9, штекер
Модем, кассовый
аппарат или
локальный ПК
Ethernet
RJ-45
Локальная сеть или
компьютер
USB (2)
Тип A
Внешний принтер,
модем или флеш-
диск USB*
* Флеш-диск USB может использоваться для сбора
данных или загрузки обновленных файлов
Коммуникационные разъемы RS-232
Один разъем интерфейса RS-232 предусмотрен на донной
панели пульта. Распиновка контактов разъема RS-232
приведена ниже:
Порт пульта RS-232 Comm 1
Разъем DB9, штекер, DTE
Контакт
№
Функция
Ввод/Вывод
1
DCD
I
←
2
RD
I
←
3
TD
O
→
4
DTE
O
→
5
Signal GND
(сигнал земля)
7
RTS
O
→
8
CTS
I
←
Требования к модему USB
Чтобы обеспечить взаимодействие операционной системы
пульта с модемом USB, модем должен соответствовать
стандарту CDC-ACM.
Требования к принтеру
Принтер должен быть совместимым с интерфейсом USB и
поддерживать командный язык принтера Hewlett-Packard,
уровень не менее 3 (PCL 3). В принтере не должно быть
энергосберегающего режима; принтер должен включаться
перед запуском пульта.
Проводка реле
1
2
3
4
5
6
Рисунок 7: Монтаж проводки реле
Реле Клемма
Описание
1
1.
Нормально замкнутый контакт
2.
Общий контакт
3.
Нормально разомкнутый контакт
2
4.
Общий контакт
5.
Нормально замкнутый контакт
6.
Нормально разомкнутый контакт
Примечание: Обратите внимание на схему подключения
реле! Расположение нормально замкнутых
и общих контактов взаимно изменено.
Штекер
