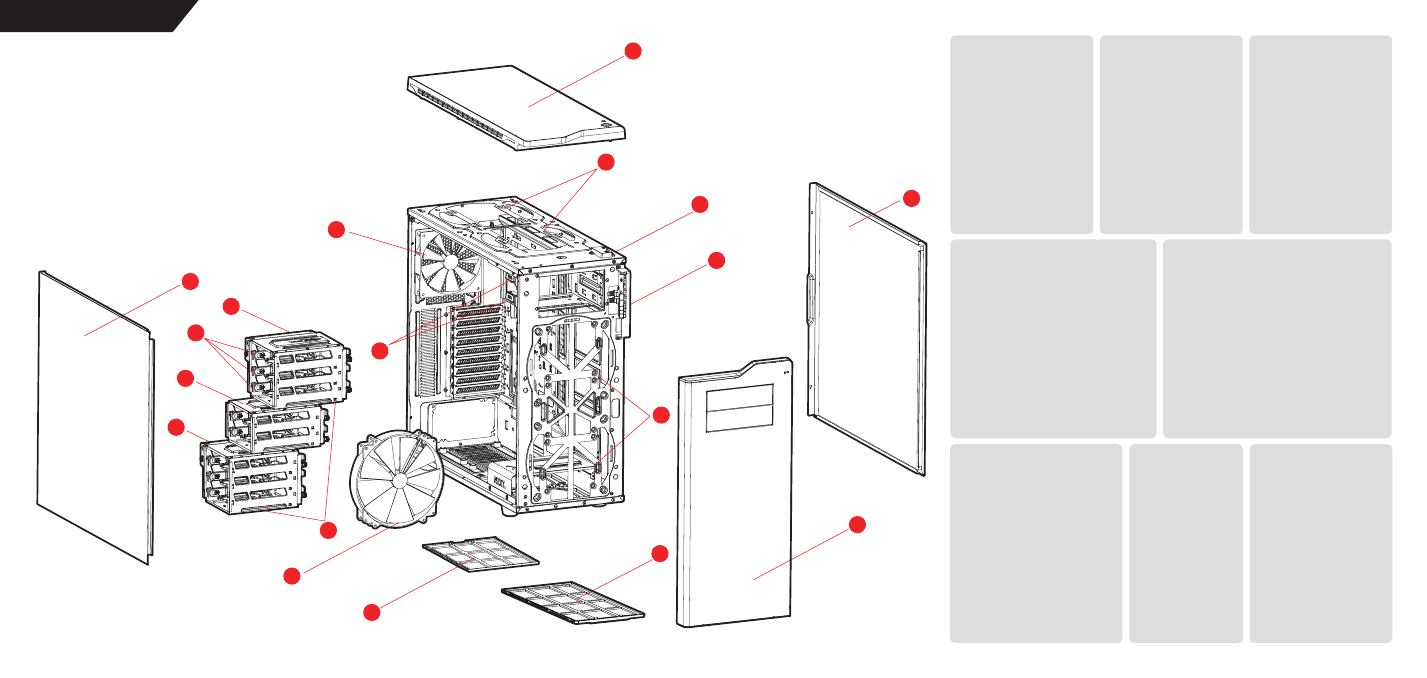

EXPLODED VIEW

EXPLOSIONSDARSTELLUNG
VISTA DETALLADA
VUE ÉCLATÉE
VISUALIZAÇÃO DESTACADA
ПОКОМПОНЕНТНЫЙ

ВИД

部件分解图
展開図

1. H630 Chassis Body

2. Front Panel

3. Top Panel

4. Right Side Panel

5. Left Side Panel

6. Top 200mm Fan Slots

7. Front I/O

8. Front 200mm Fan Support

9. Bottom Front Filter

10. Bottom Rear Filter

11. Front 200mm Fan

12. 5.25 Drive Latch

13. Rear 140mm Fan

14. 3Bay HDD Cages

15. HDD Tray

16. 2Bay HDD Cage

17. Upper Pivot Fan Mount

18. Lower Pivot Fan Mount

1. H630 – Gehäuse
2. Frontblende
3. Obere Blende
4. Rechte Blende
5. Linke Blende
6. Obere 200-mm-Lüfterschlitze
7. Front-E/A
8. Vordere 200-mm-Lüfterhalterung
9. Unterer vorderer Filter
10. Unterer hinterer Filter
11. Vorderer 200-mm-Lüfter
12. 5,25-Zoll-Laufwerksriegel
13. Hinterer 140-mm-Lüfter
14. Festplattenkäfige mit 3 Einschüben
15. Festplattenfach
16. Festplattenkäfig mit 2 Einschüben
17. Obere schwenkbare Lüfterhalterung
18. Untere schwenkbare Lüfterhalterung

1. Cuerpo del bastidor H630
2. Panel Frontal
3. Panel Superior
4. Panel Lateral Derecho
5. Panel Lateral Izquierdo
6. Ranuras de ventilador superiores de 200mm
7. E/S Frontal
8. Soporte para Ventilador Frontal de 200mm
9. Filtro Frontal Inferior
10. Filtro Inferior Posterior
11. Ventilador Frontal de 200mm
12. Cierre disco de 5,25
13. Ventilador Posterior de 140mm
14. Caja de HDD para 3 Bahías
15. Bandeja HDD
16. Caja de HDD para 2 Bahías
17. Soporte de Ventilador Direccional Superior
18. Soporte de Ventilador Direccional Inferior

1. Châssis du H630
2. Panneau avant
3. Panneau supérieur
4. Panneau latéral droit
5. Panneau latéral gauche
6. Fentes pour ventilateur supérieur 200mm
7. E/S avant
8. Support avant pour ventilateur 200mm
9. Filtre inférieur avant
10. Filtre inférieur arrière
11. Ventilateur avant 200mm
12. Loquet de disque 5,25
13. Ventilateur arrière 140mm
14. Cages HDD à 3 baies
15. Plateau HDD
16. Cage HDD à 2 baies
17. Montage pivot pour ventilateur supérieur
18. Montage pivot pour ventilateur inférieur

1. Chassis da H630
2. Painel frontal
3. Painel superior
4. Painel lateral direito
5. Painel lateral esquerdo
6. Ranhuras superiores para ventoinhas de 200 mm
7. Entrada/Saída frontal
8. Suporte para ventoinha frontal de 200 mm
9. Filtro frontal inferior
10. Filtro traseiro inferior
11. Ventoinha frontal de 200 mm
12. Engate da unidade de 5,25”
13. Ventoinha traseira de 140 mm
14. Compartimentos para 3 unidades de disco rígido
15. Tabuleiro da unidade de disco rígido
16. Compartimentos para 2 unidades de disco rígido
17. Suporte de montagem para ventoinha pivot superior
18. Suporte de montagem para ventoinha pivot inferior

1. Системный блок
2. Передняя панель
3. Верхняя панель
4. Правая боковая панель
5. Левая боковая панель
6. Разъемы для верхнего вентилятора 200 мм
7. Порты ввода/вывода (передняя панель)
8. Разъем для переднего вентилятора 200 мм
9. Передний нижний фильтр
10. Задний нижний фильтр
11. Передний вентилятор 200 мм
12. Защелка дисковода 5,25’’
13. Задний вентилятор 140 мм
14. Отсеки для жестких дисков с 3 секциями
15. Лоток для жестких дисков
16. Отсек для жестких дисков с 2 секциями
17. Монтаж верхнего поворотного вентилятора
18. Монтаж нижнего поворотного вентилятора

1. H630 机身
2. 前面板
3. 上部面板
4. 右边面板
5. 左边面板
6. 上部 200mm 风扇槽
7. 前面 I/O
8. 前面 200mm 风扇支持
9. 前下部滤网
10. 后下部滤网
11. 前面 200mm 风扇
12. 5.25 驱动器插销
13. 后面 140mm 风扇
14. 3 槽 HDD 盒
15. HDD 托盘
16. 2槽 HDD 盒
17. 上部旋转式风扇安装架
18. 下部旋转式风扇安装架

１．Ｈ６３０本体

２．フロントパネル

３．トップパネル

４．右サイドパネル

５．左サイドパネル

６．トップ２００ｍｍファンスロット

７．フロントＩ／Ｏ

８．フロント２００ｍｍファンサポート

９．底部前面フィルター

１０．底部背面フィルター

１１．フロント２００ｍｍファン

１２．５．２５ドライブ用ラッチ

１３．背面１４０ｍｍファン

１４．３ベイＨＤＤケージ

１５．ＨＤＤトレイ

１６．２ベイＨＤＤケージ

１７．上部ピボットファン台

１８．底部ピボットファン台
