Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 45
45

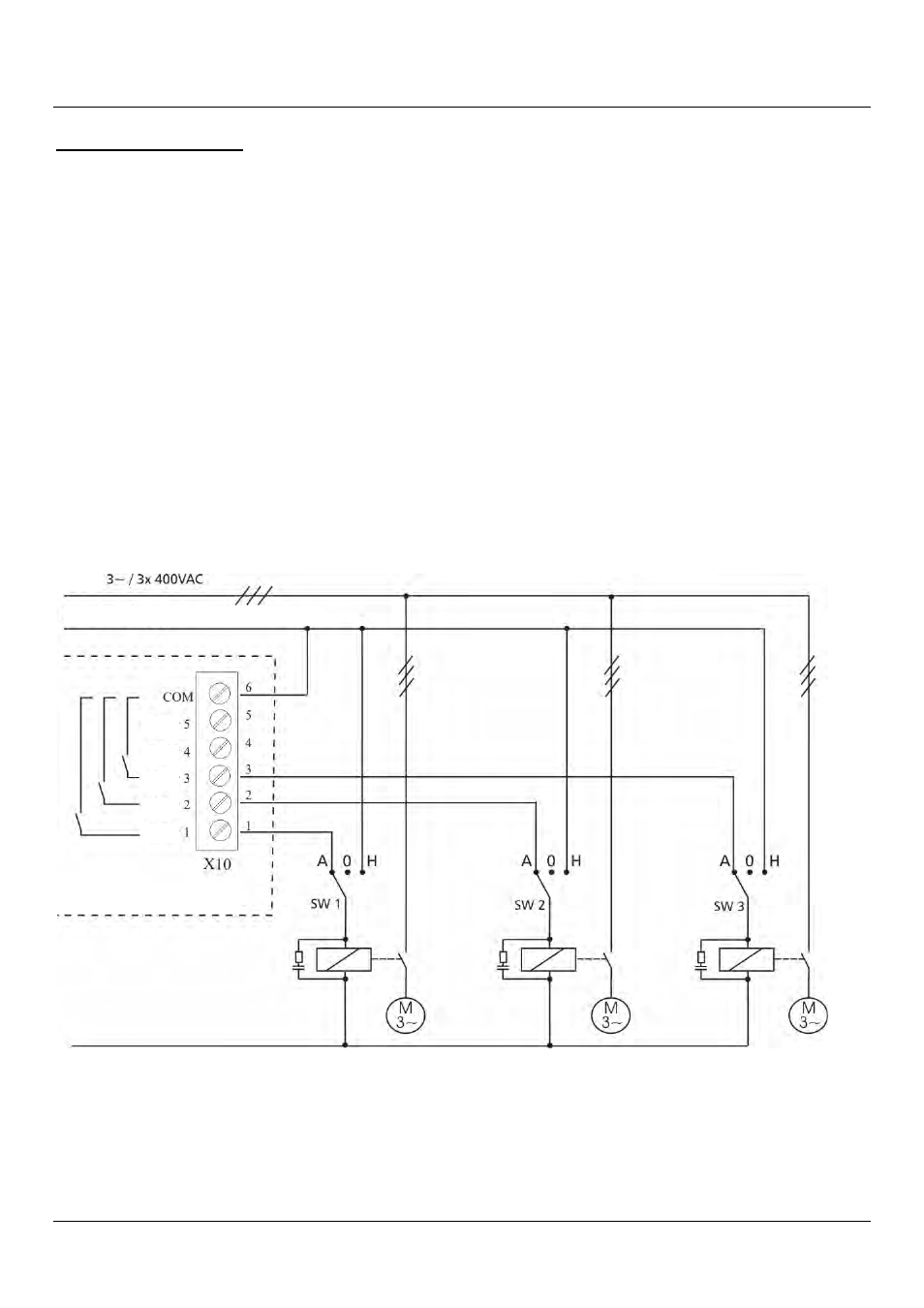

Пример подключения
На следующей монтажной схеме показана стандартная каскадная система управления, в которой
HYDROVAR оборудован дополнительной платой реле и выбран режим «Каскадное реле».
Для переключения насосов с постоянной скоростью с помощью внутренней платы реле необходима
внешняя панель для контакторов D.O.L или подключенных ТРЕУГОЛЬНИКОМ/ЗВЕЗДОЙ (и
дополнительный выключатель РУЧН/ВЫКЛ/АВТО).
В приведенном ниже примере 3 насоса с постоянной скоростью подключены к плате реле. Для такой
конфигурации рекомендуется дополнительный выключатель РУЧН/ВЫКЛ/АВТО (ПЕР1, ПЕР2,
ПЕР3).
- При нормальной работе выключатель установлен в положение АВТО, то есть плата реле
HYDROVAR запускает и останавливает дополнительные насосы.
- Положение РУЧН позволяет управлять работой насосов вручную.
- Если один из дополнительных выключателей находится в положении “O”, соответствующее реле
необходимо отключить в подменю СОСТ. [20] для обеспечения корректной работы системы с
несколькими насосами.
Сеть
Внешнее электропитание
Реле
Реле
Реле
Реле
Реле
Плата реле HYDROVAR
