9.2
ЭМС (электромагнитная совместимость)
В соответствии с требованиями электромагнитной совместимости кабель необходимо монтировать
следующим образом:
Заземление для обеспечения ЭМС
• Защитное заземление
HYDROVAR требует защитного заземления из-за тока утечки на землю.
• Высокочастотное замыкание на землю
Кабели заземления должны быть как можно короче и обладать самым низким импедансом.
Сигнальные кабели
Контрольные и сигнальные кабели должны быть экранированы для предотвращения внешних помех.
Экран следует соединять с заземлением только на одной стороне, иначе может возникнуть ток
возврата через землю. Экран необходимо надежно соединить с клеммой «заземление» HYDROVAR с
помощью кабельных зажимов (пользуйтесь заранее установленные кабельными зажимами).
Если кабель имеет небольшой диаметр, можно зажать зажимы, чтобы обеспечить прочное
соединение кабелей.
Для подключения экрана к заземлению с самым низким импедансом снимите изоляцию с
сигнального кабеля и прочно подсоедините экран к заземлению.
Сигнальные кабели следует монтировать отдельно от кабелей двигателя и кабелей сети питания.
Если сигнальные кабели монтируются параллельно кабелям сети питания (кабелям двигателя) на
длинном участке, расстояние между этими кабелями должно превышать 200 мм.
Силовые кабели не должны пересекаться с кабелями управления, а если это невозможно, допускает
пересечение только под углом 90°.

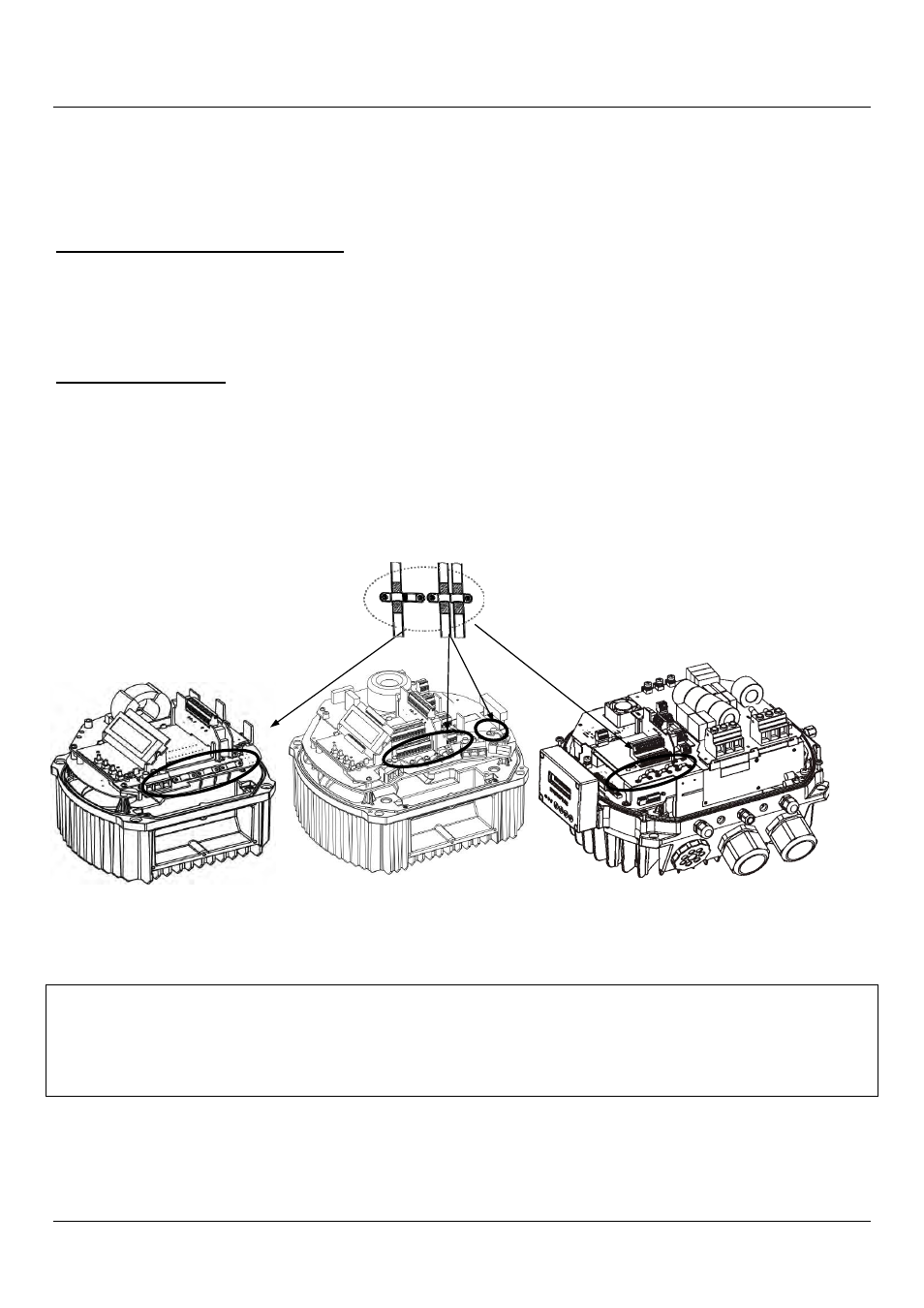

Зажим для готового кабеля
