Страница 16
16
ПОДКЛЮЧЕНИЯ

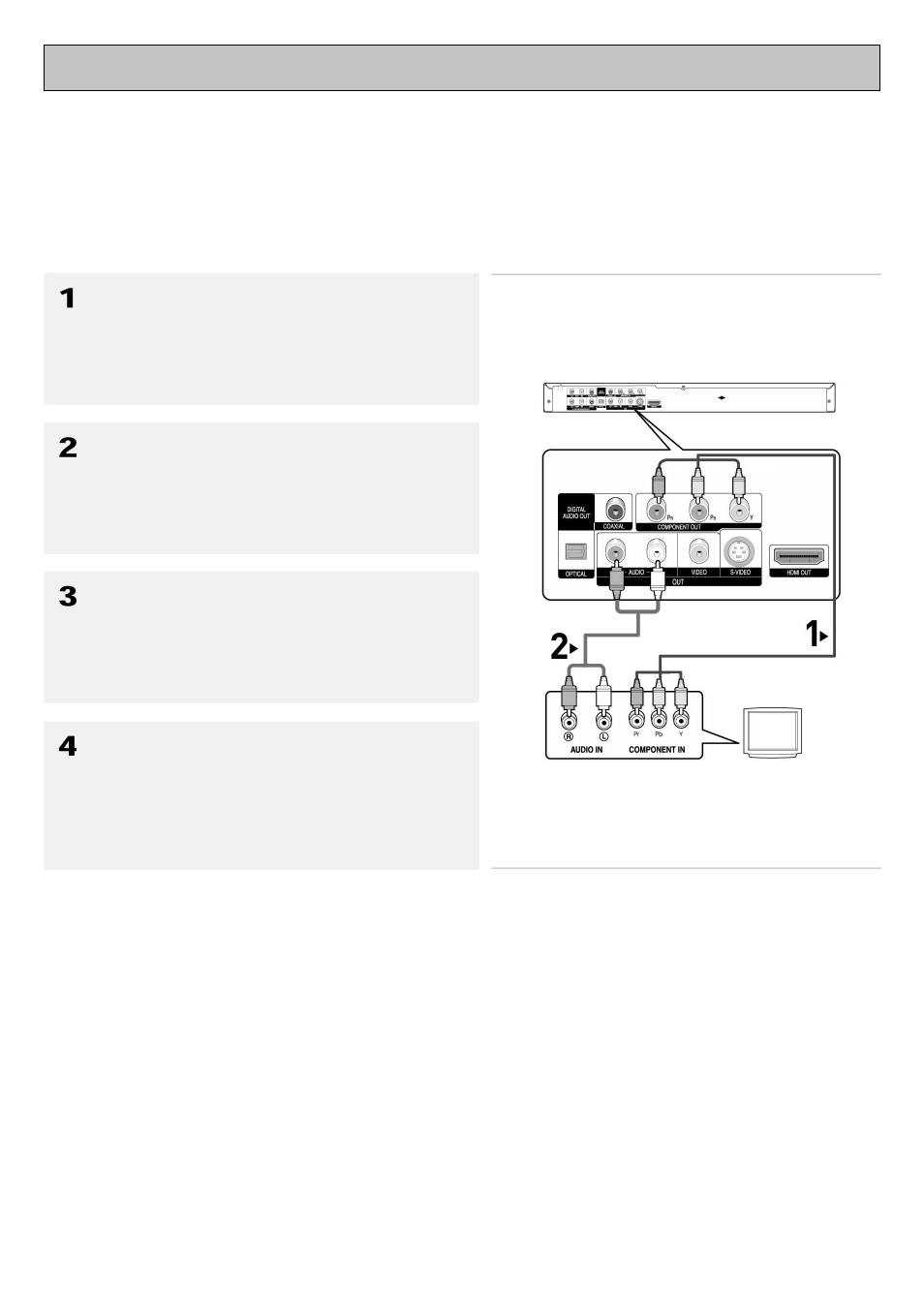

Подключение телевизора (Interlace)
–
Для подключения используется компонентный видеокабель.
–
Данный способ подключения обеспечивает высокое качество изображения и яркие четкие цвета. При
таком способе подключения происходит разделение изображения на черно-белые (Y), синие (Р
В
) и
красные (P
R
) сигналы, что позволяет достичь очень четкого изображения.
(Звук передается с помощью аудиокабеля.)
С помощью компонентного видеокабеля (не
прилагается) соедините разъемы COMPONENT VIDEO
OUT плеера и COMPONENT VIDEO IN телевизора.
С помощью аудиокабелей соедините разъемы AUDIO
(красный и белый) OUT плеера и AUDIO (красный и
белый) IN телевизора.
Включите плеер и телевизор.
Нажимайте клавишу выбора источника сигнала на
пульте ДУ телевизора до тех пор, пока на экране
телевизора не появится сигнал с DVD–плеера.
Для опции Video Output меню Display Setup выберите
COMPONENT(I-SCAN). (Стр. 64-65)
Режимы Video Output можно переключать клавишей
V.OUT. (Стр. 14)
Примечания
–
Если при использовании компонентного кабеля в настройках был ошибочно выбран
параметр COMPOSITE/S-VIDEO, экран станет красным.
–
Способ подключения усилителя см. на стр. 20-22.
–
Количество разъемов и их расположение на телевизоре зависит от его модели. См. руководство по
эксплуатации телевизора.
КРАСНЫЙ
БЕЛЫЙ
Б Е Л Ы Й
Т В
Аудиокабель
Компонентный кабель
(не прилагается)
КРАСНЫЙ
ЗЕЛЕНЫЙ
КРАС. СИН.
ЗЕЛЕНЫЙ
КРАС.
СИНИЙ
