15
ПОДКЛЮЧЕНИЯ
Подключение телевизора (S-Video)
–
Для подключения используется кабель S-Video.
–
Данный способ подключения обеспечивает высокое качество изображения. При таком способе
подключения происходит разделение изображения на черно-белые (Y) и цветные (C) сигналы, что
позволяет достичь более четкого, чем в обычном видеовходном режиме, изображения.
(Звук передается с помощью аудиокабеля.)

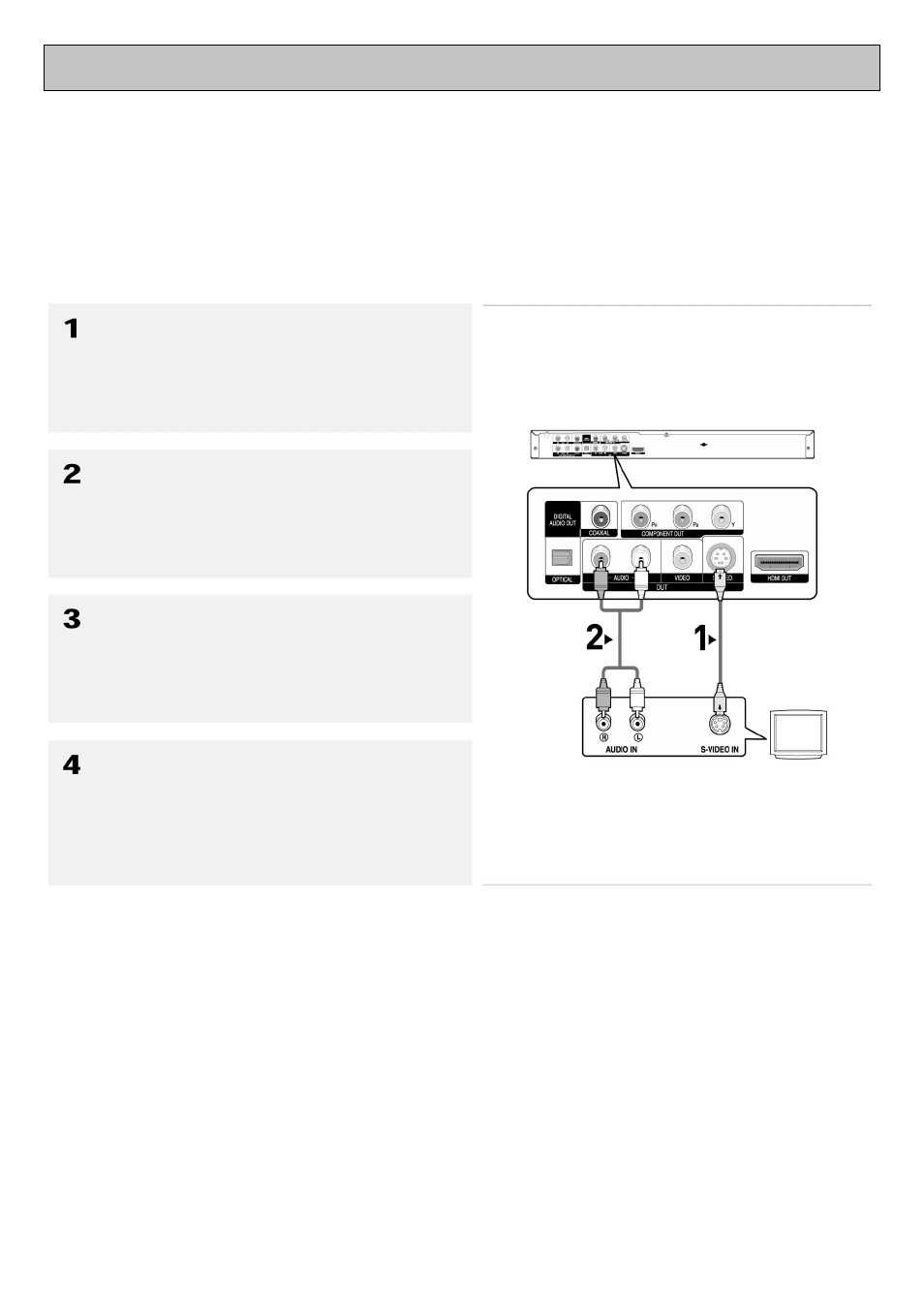

Посредством кабеля S-Video (не прилагается) соедините
разъемы S-VIDEO OUT на задней панели плеера и S-
VIDEO IN телевизора.
С помощью аудиокабелей соедините разъемы AUDIO
(красный и белый) OUT плеера и AUDIO (красный и
белый) IN телевизора.
Включите плеер и телевизор.
Нажимайте клавишу выбора источника сигнала на пульте
ДУ телевизора до тех пор, пока на экране телевизора не
появится сигнал с DVD–плеера.
Для опции Video Output меню Display Setup выберите
COMPOSITE/S-VIDEO. (Стр. 64-65)
Режимы Video Output можно переключать клавишей
V.OUT. (Стр. 14)
Примечания
–
Способ подключения усилителя см. на стр. 20-22.
–
Количество разъемов и их расположение на телевизоре зависит от его модели. См. руководство по
эксплуатации телевизора.
КРАСНЫЙ
БЕЛЫЙ
БЕЛЫЙ
Т В
Аудиокабель
Кабель S-Video
(не прилагается)
КРАСНЫЙ
