8 ASUS M4A78-VM IN/SI

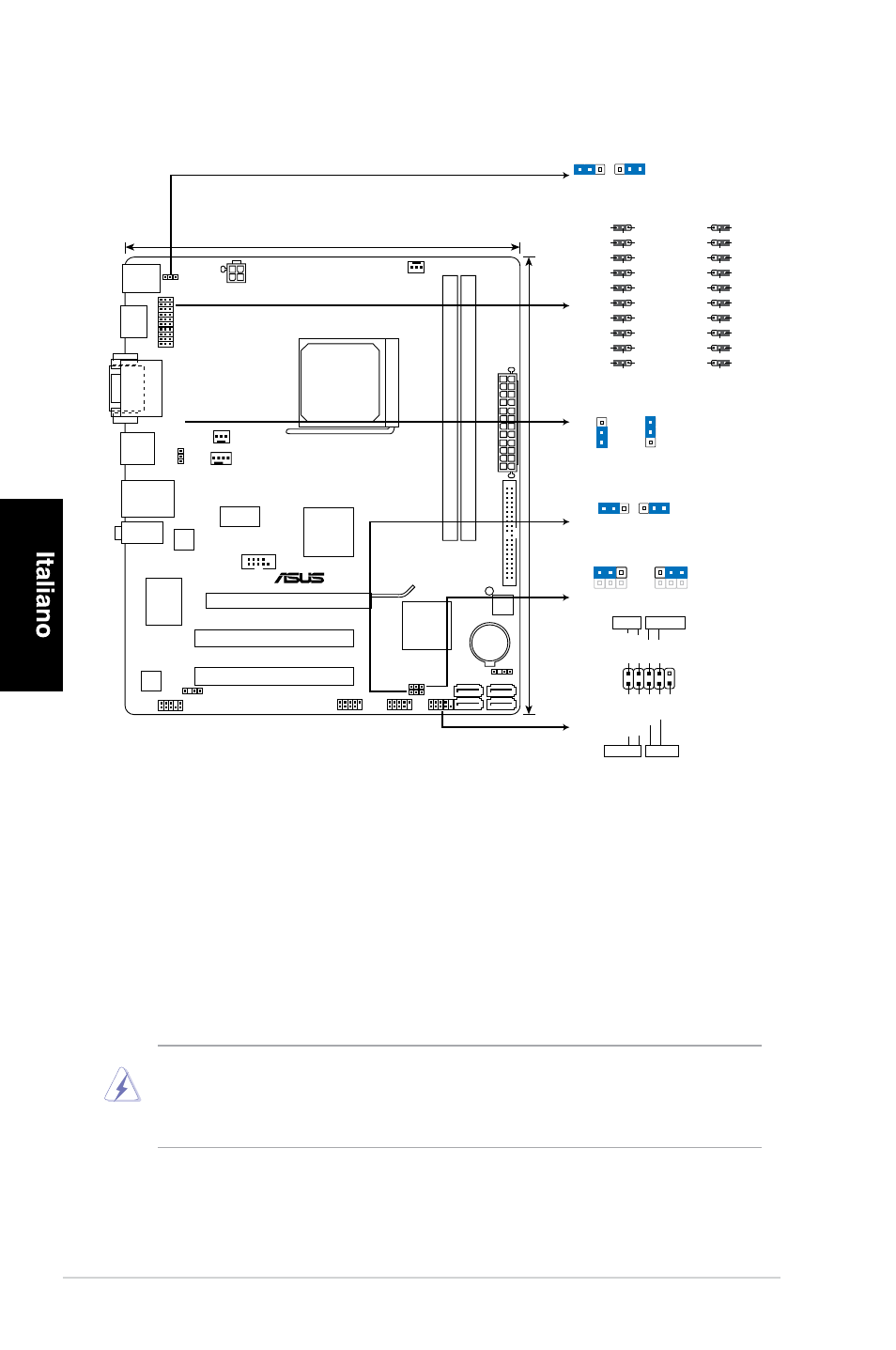

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Installazione della CPU:
1. Ubicare la presa AM2+ a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della
CPU combaci con l’angolo del socket dove c’è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
M4A78-VM IN/SI
PCIEX16
PCI1
PCI2
PRI_IDE
USB56 USB78 F_PANEL AAFP SPDIF_OUT
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112
ICS
9LPRS485CGLF
KBMS
HDMI
8Mb
BIOS
SB_PWR
CLRTC
USBPW5-8
CHASSIS
USBPW1-4
KBPWR
HDSW
21.1cm(8.3in)
24.4cm(9.6in)
AMD ®
RS780G
AMD ®
SB700
SOCKET AM2
+
DDR2 DIMM_A1 (64bit, 240-pin module) DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1 SATA2
SATA3 SATA4
AUDIO
LAN1_USB12
USB34
PWR_FAN
CHA_FAN
COM1
DVI_VG
A
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-8
2
1
2
3
+5V
(Default)
+5VSB
USBPW1-4
2 1 2 3
+5V
(Default)
+5VSB
KBPWR
PIN 1
PWRBTN
PLED
+
PLED
-
PWR GND
HD_LED
+
HD_LED
-
Groun
d
Rese
t
F_PANEL
PLED
+HDLED RESET
HDSW
HDMI TXCON DVI TXCON
1 2 2 3
N_DVI/HDMI_TXCN0 15
HDMI TXCOP DVI TXCOP
N_DVI/HDMI_TXCP0 15
HDMI TXDOP DVI TXDOP
N_DVI/HDMI_TXDP0 15
HDMI TXDON DVI TXDON
N_DVI/HDMI_TXDN0 15
HDMI TXD2N DVI TXD2N
N_DVI/HDMI_TXDN2 15
HDMI TXD2P DVI TXD2P
N_DVI/HDMI_TXDP2 15
HDMI TXD1P DVI TXD1P
N_DVI/HDMI_TXDP1 15
HDMI TXD1N DVI TXD1N
N_DVI/HDMI_TXDN1 15
HDMI_SCL DVI_SCL
HDMI TXCON DVI TXCON
N_DVI/HDMI_TXCN0 15
HDMI TXCOP DVI TXCOP
N_DVI/HDMI_TXCP0 15
HDMI TXDOP DVI TXDOP
N_DVI/HDMI_TXDP0 15
HDMI TXDON DVI TXDON
N_DVI/HDMI_TXDN0 15
HDMI TXD2N DVI TXD2N
N_DVI/HDMI_TXDN2 15
HDMI TXD2P DVI TXD2P
N_DVI/HDMI_TXDP2 15
HDMI TXD1P DVI TXD1P
N_DVI/HDMI_TXDP1 15
HDMI TXD1N DVI TXD1N
N_DVI/HDMI_TXDN1 15
HDMI_SCL DVI_SCL
SCL
HDMI_SDA DVI_SDA
SDA
SCL
SDA
HDMI DVI
(Default)
HDMI_SDA DVI_SDA
