ASUS M4A78-VM IN/SI

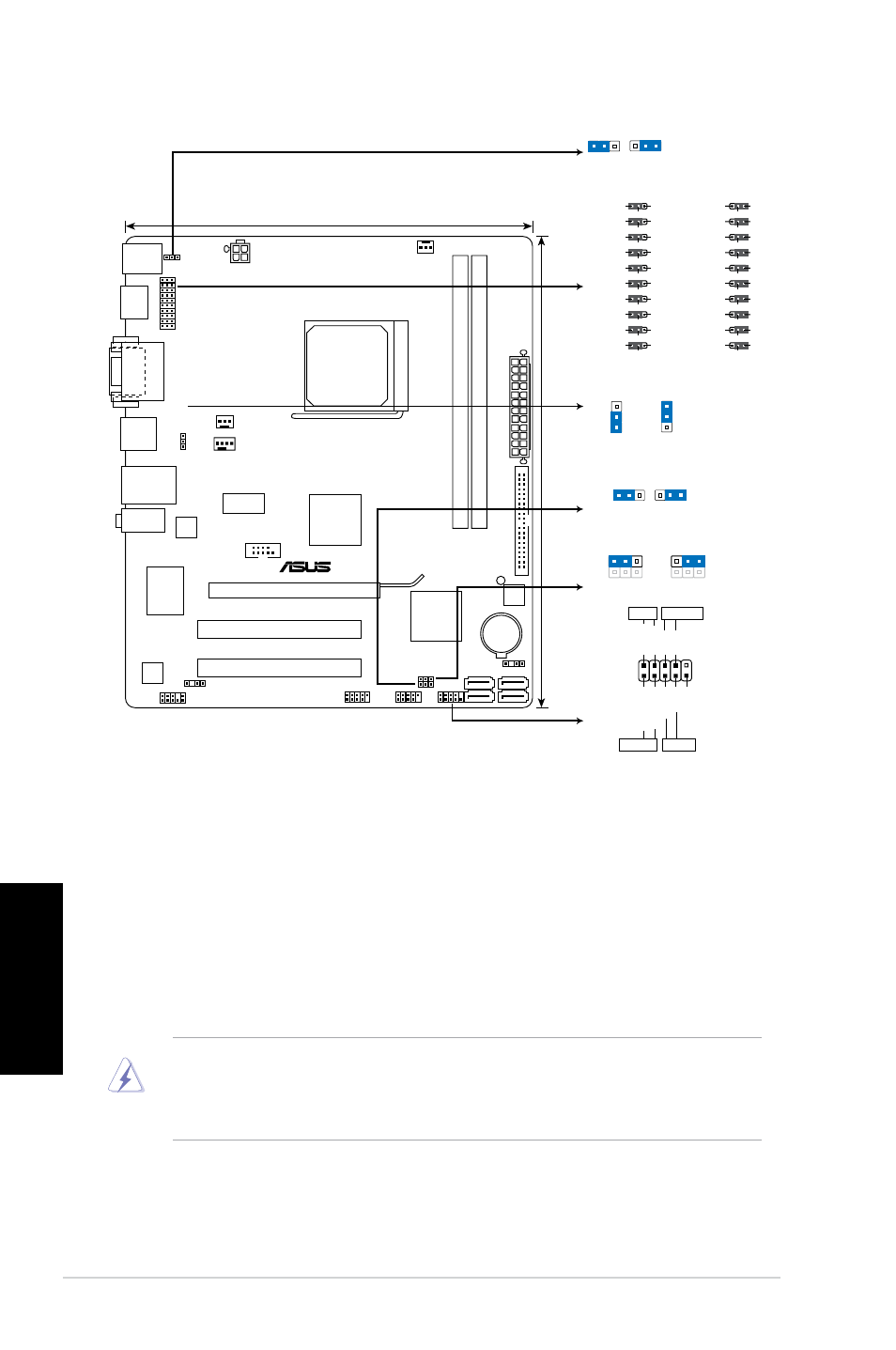

1.
Схема системной платы
2.
Установка процессора
Для установки процессора выполните следующее:
1. Найдите на системной плате 940-выводной разъем типа AM2+.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
ПРЕДУПРЕЖДЕНИЕ!
Существует только одно правильное положение процессора при установке. Не применяйте
излишнюю силу при установке процессора в разъем, чтобы не погнуть контакты и не
повредить процессор!
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора совпал
с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. Рычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
