8 ASUS M3A76-CM

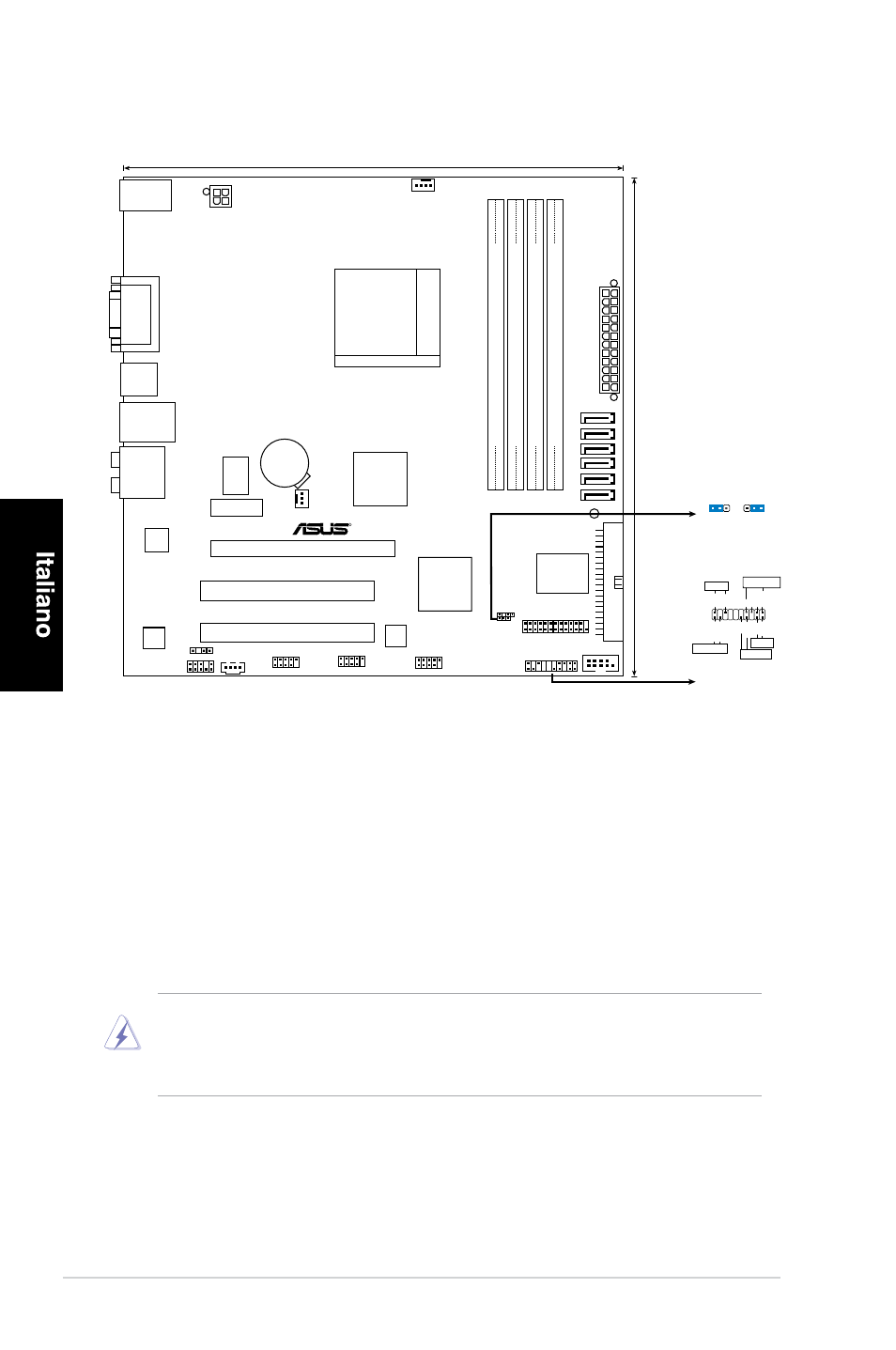

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Installazione della CPU:
1. Ubicare la presa AM2+ a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della
CPU combaci con l’angolo del socket dove c’è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
Socket 940
CPU_FAN
PRI_ID
E
COM1
PANEL
USB1112 USB78 USB910 AAFP
SB_PWR
8Mb
BIOS
AMD
760G
SB710
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI1
PCIEX16
PCIEX1_1
VT
VT1708B
RTL
8111C
R
SPDIF_OUT
M3A76-CM
LPT
VG
A_
DV
I
USB34
LAN1_USB12
AUDIO
CD
CHA_F
AN
ICS
9LPRS485CGLF
CR2032 3V
Lithium Cell
CMOS Power
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground PLED
+
IDE_LED- IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
EA
TXPW
R
ATX12V
KBMS_
USB56
CLRTC
CHASSIS
