ASUS M3A76-CM 35
Srpski

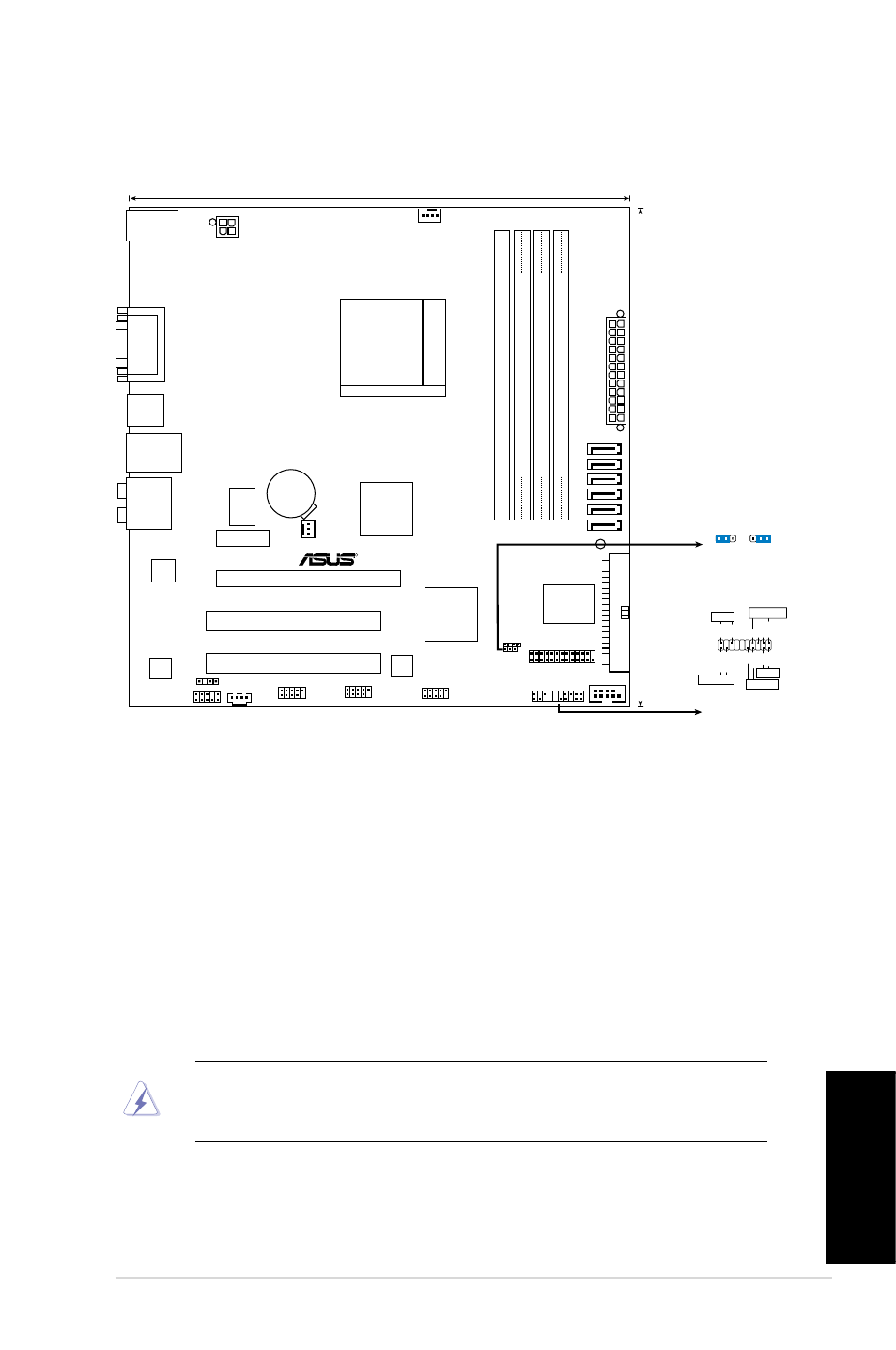

1. Izgled matične ploče
2. Instalacija procesora
Da bi instalirali procesor:
1. Pronađite priključak 940-pin AM2+ na matičnoj ploči.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
UPOZORENJE!
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati
procesor na silu, kako biste izbegli oštećenje pinova na procesoru!
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
24.4cm (9.6i
n
24.4cm (9.6in)
)
Super I/O
SATA6
SATA5
SATA4
SATA3
SATA2
SATA1
Socket 940
CPU_FAN
PRI_ID
E
COM1
PANEL
USB1112 USB78 USB910 AAFP
SB_PWR
8Mb
BIOS
AMD
760G
SB710
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module)
PCI2
PCI1
PCIEX16
PCIEX1_1
VT
VT1708B
RTL
8111C
R
SPDIF_OUT
M3A76-CM
LPT
VG
A_
DV
I
USB34
LAN1_USB12
AUDIO
CD
CHA_F
AN
ICS
9LPRS485CGLF
CR2032 3V
Lithium Cell
CMOS Power
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
PANEL
PLED
-
+5
V
Speake
r
SPEAKER
PLED
Ground
Reset
Reset
Ground Ground PLED
+
IDE_LED- IDE_LED+
+IDE_LED
PW
R
Ground
PWRSW
EA
TXPW
R
ATX12V
KBMS_
USB56
CLRTC
CHASSIS
