ASUS M4A78LT-M LE
Srpski
1.

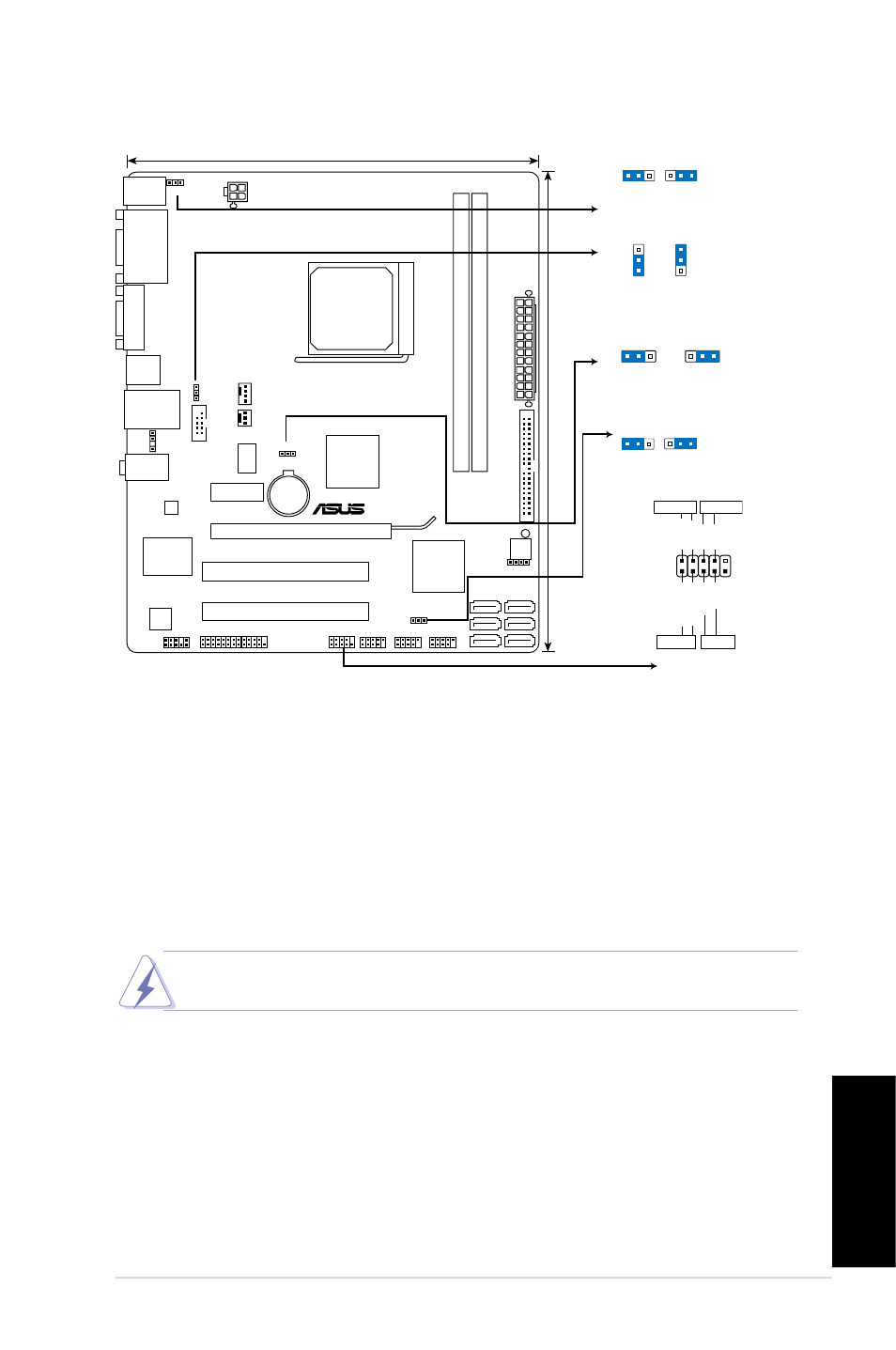

Izgled matične ploče
2.
Instalacija procesora
Da bi instalirali procesor:
1. Postavite CPU priključak na matičnu ploču.
2. Podignite polugu ležišta dok ne zauzme ugao od 90° u odnosu na matičnu
ploču.
3. Postavite procesor iznad slota tako da se ugao procesora sa zlatnom oznakom
poklapa sa uglom slota sa malim trouglom.
4. Pažljivo ubacite procesor u ležište.
5. Kada se procesor nađe na svom mestu, pažljivo spustite polugu ležišta u donju
poziciju. Kada se poluga nađe u krajnjem položaju, procesor je osiguran.
Procesor se može ubaciti u ležište samo na jedan način. NEMOJTE ubacivati procesor
na silu, kako biste izbegli oštećenje pinova na procesoru!
