2

ASUS M4A78LT-M LE

Magyar

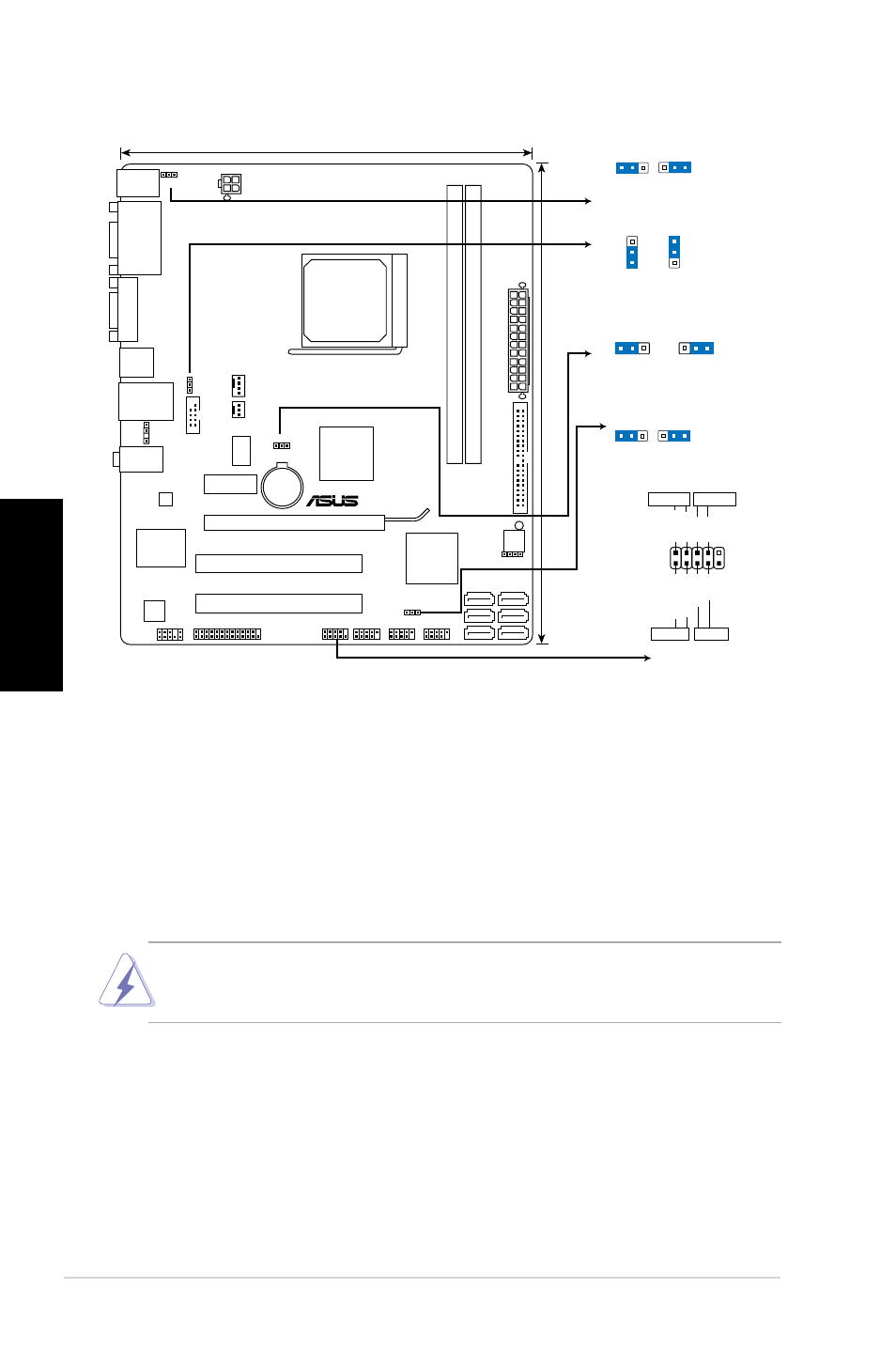

1.

Az alaplap felépítése

2.

A CPU beszerelése

A központi feldolgozó egység telepítéséhez:
1. Keresse meg a processzor aljzatát az alaplapon.
2. Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.
3. Helyezze a CPU-t a foglalatra úgy, hogy az CPU-n lévő aranyszínű háromszög

egybeessen a foglalat kis háromszöggel jelölt sarkával.

4. Óvatosan engedje a processzort a foglalatba.

5. Ha a CPU benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a foglalat

oldalán lévő tartófül alá.

A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén belecsúszik

abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba, mert a processzor

alján lévő tűk elgörbülhetnek és a CPU működésképtelenné válhat!

M4A78LT-M LE

PCIEX16

PCIEX1_1

PCI2

PCI1

PRI_IDE

USB56

USB910

USB78

SPDIF_OUT

AAFP

ICS9LPRS48

5

ATX12V

EATXPW

R

CPU_FAN

AMD

®

780L

Lithium Cell

CMOS Power

Super

I/O

VT1708S

AR

8131

8Mb

BIOS

SB_PWR

20.8cm(8.2in)

24.4cm(9.6in)

AMD

®

SB710

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

VG

A

SATA5
SATA3
SATA1

SATA6
SATA4
SATA2

USBPW1-4

KBPWR

CLRTC

USBPW5-10

SPEAKER

AUDIO

KBMS

LAN1_USB12

USB34

DV

I

F_PANEL

SOCKET AM3

CHA_FAN

LPT

COM1

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

1

2

2

3

+5V

+5VSB

(Default)

USBPW1-4
