1.
Dispunerea pe placa de bază
2.
Instalarea CPU
Pentru instalarea CPU:
1. Amplasaţi mufa CP� pe placa de bază.
2. Ridică pârghia socketului la cel puţin 90 de grade.
3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu
triunghiul aurit să corespundă acelui colţ al soclului care are un triunghi mic.
4. Introduceţi cu atenţie procesorul în socket.
5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului
pentru a fi�a procesorul. Pârghia va produce un scurt click pentru a indica că
este în poziţia închis.
Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea
pinilor sau deteriorarea, N� forţaţi introducerea procesorului în socket!

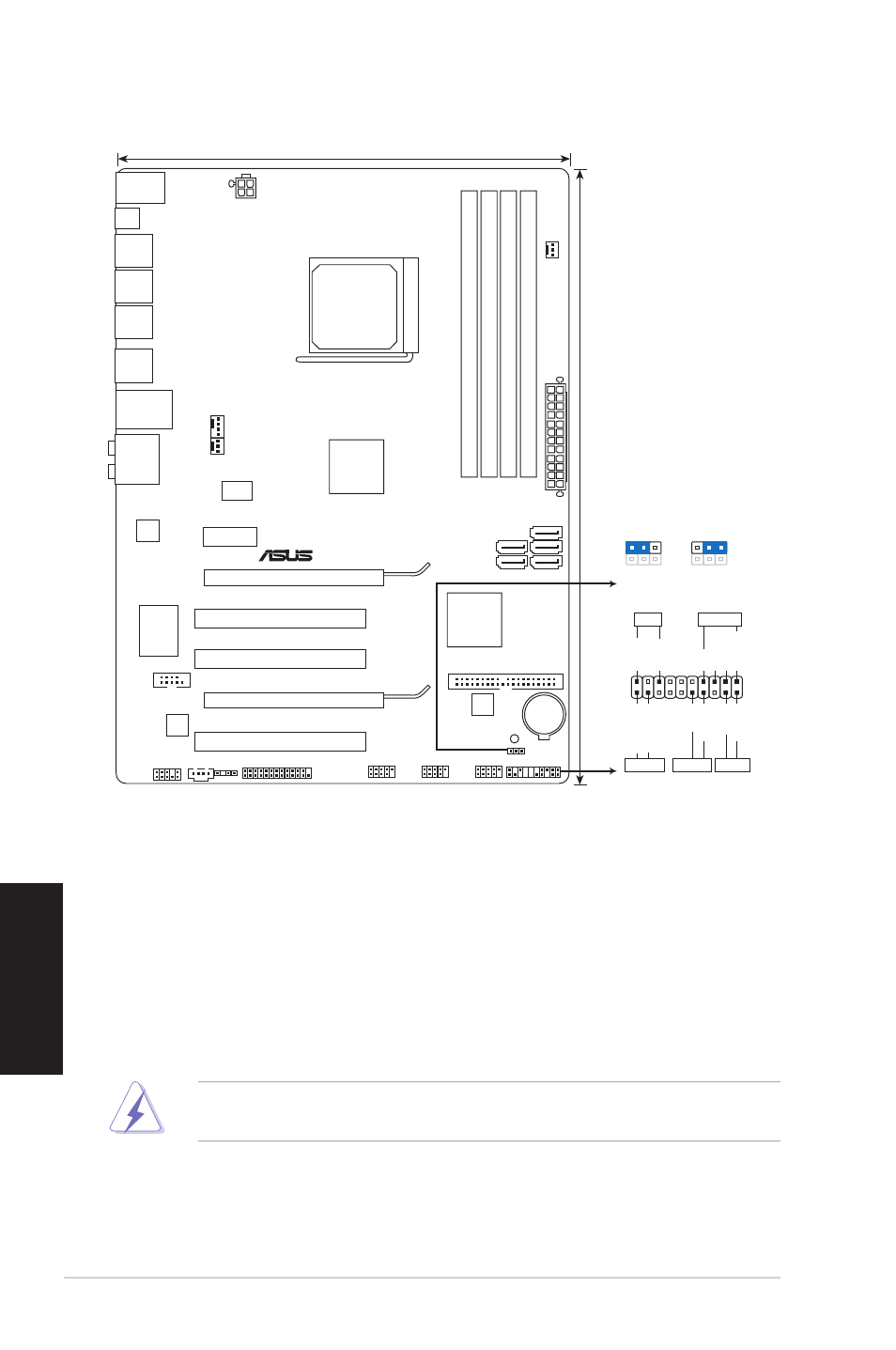

M4A78 PLUS
