23
ASUS M4A78 PLUS
Česky
1.

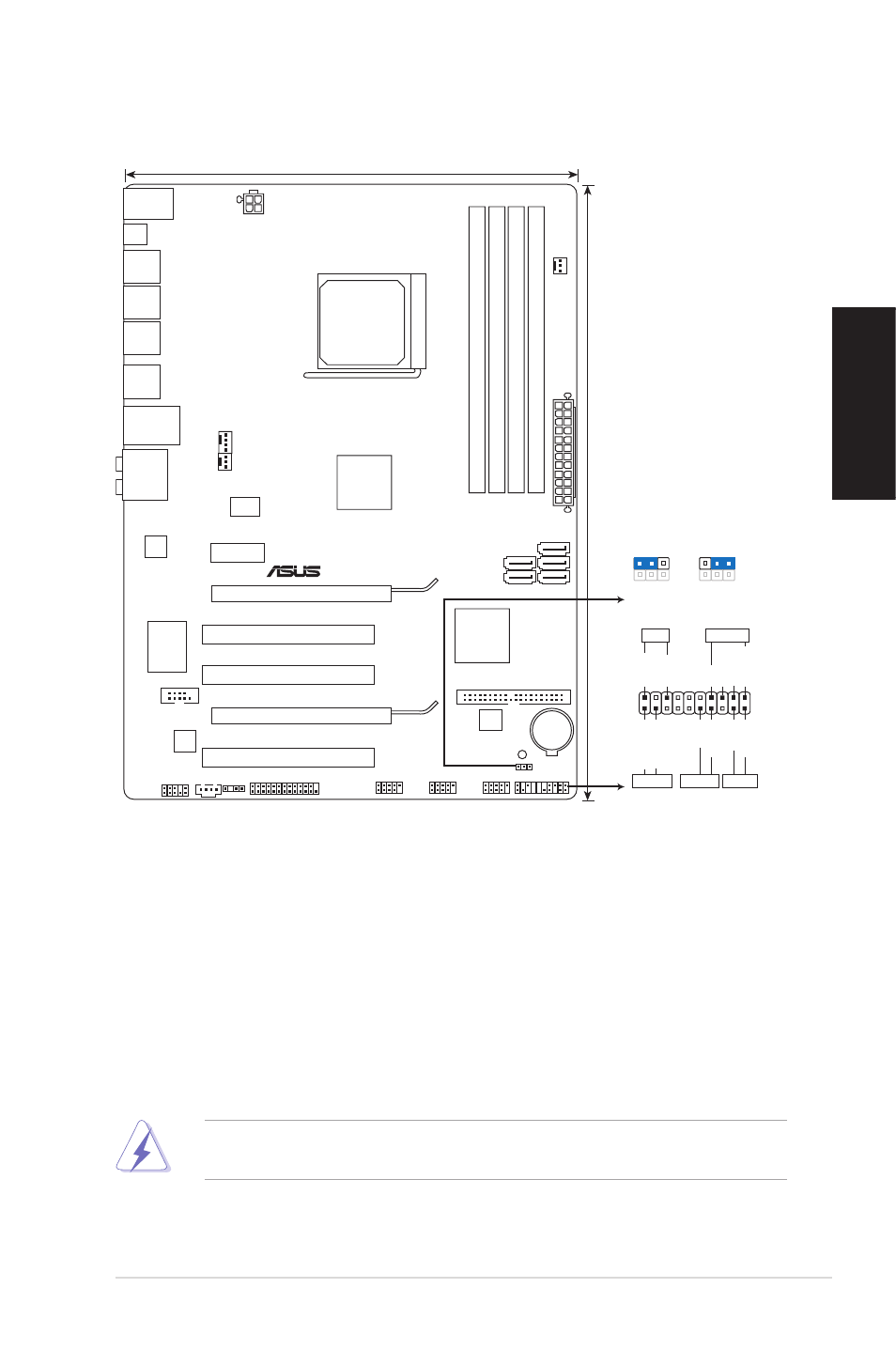

Schéma základní desky
2.
Instalace procesoru
Montáž procesoru:
1. Vyhlede�te patici procesoru na základní desce.
2. Nadzvedněte páčku socketu přinejmenším do úhlu 90º.
3. Zorientujte procesor nad patici tak, aby roh procesoru označený
zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
4. Opatrně usad’te procesor do socketu dokud nebude uložen správně.
5. Až bude procesor umístěn správně, zatlačte páčku socketu pro zajištění
procesoru. Páčka zapadne a klikne, čímž bude indikováno zamknutí.
Procesor lze uložit jen ve správné pozici. Nesnažte se umístit procesor do
socketu silou, zabráníte tak ohnutí kolíčků a poškození procesoru.
M4A78 PLUS
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI3
PCI2
PCI1
USBE34
USB910
USBE12
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
PWR_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
Realtek
8112
ICS
9LPRS485
KBMS
SPDIF_O
USB34
USB56
USB78
8Mb
BIOS
SB_PWR
PANEL
CLRTC
22.4cm(8.8in)
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B1 (64bit, 240-pin module)
DDR2 DIMM_A2 (64bit, 240-pin module)
DDR2 DIMM_B2 (64bit, 240-pin module)
SATA5
SATA3
SATA2
SATA1
SATA6
AUDIO
LAN1_USB12
ESATA_
USB11
30.5cm(12.0in)
PRI_IDE
AMD
®
SB700
AMD
®
770
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED
SPEAKER
PLED
+
PLED
-
+5V
Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED
PWRSW
RESET
