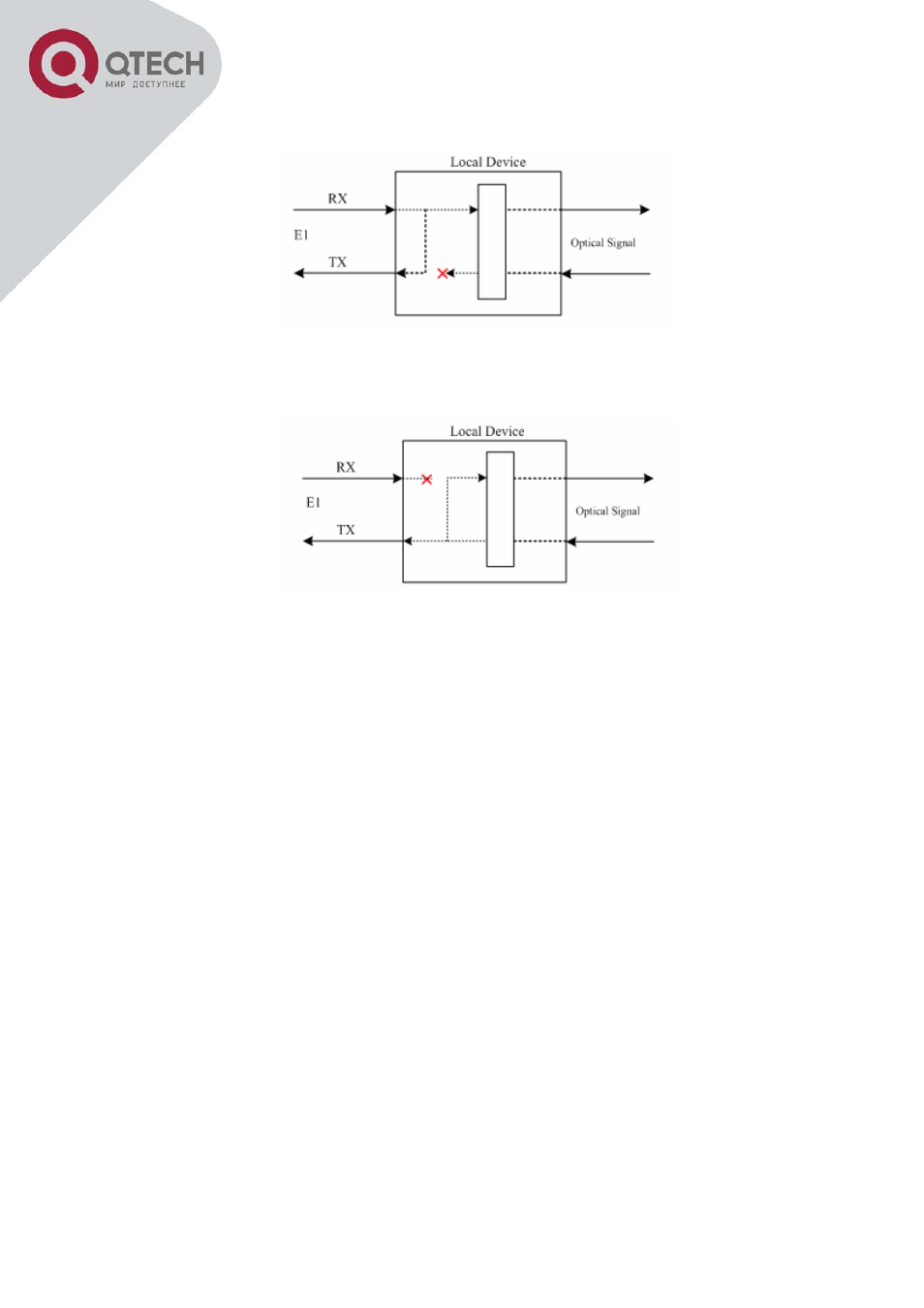

Рисунок 3 – Внешняя петля по потоку Е1
Рисунок 4 – Внутренняя петля по потоку Е1
(входящему в агрегатный поток)
6 СЕТЕВОЕ УПРАЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет осу-
ществлять мониторинг мультиплексоров (как локального, так и удалённого), получение сообщений
(трапов) при сбоях, конфигурацию и реконфигурацию режимов работы.
Состояния опций модуля, установленные DIP переключателями, можно изменять в СУ (переключате-
ли №1,№3 колодки SW3, переключатели №1-№3 колодки SW4, переключатели №1-№4 колодки SW5).
Опции установленные в СУ имеют высокий приоритет.
7 ИНСТАЛЯЦИЯ МУЛЬТИПЛЕКСОРА
7.1 УСТАНОВКА МУЛЬТИПЛЕКСОРА
Мультиплексор предназначен для установки в шасси форм-фактора 3U, или однослотовое удвоенной
высоты, производства компании QTECH, и занимает два слота.
8
