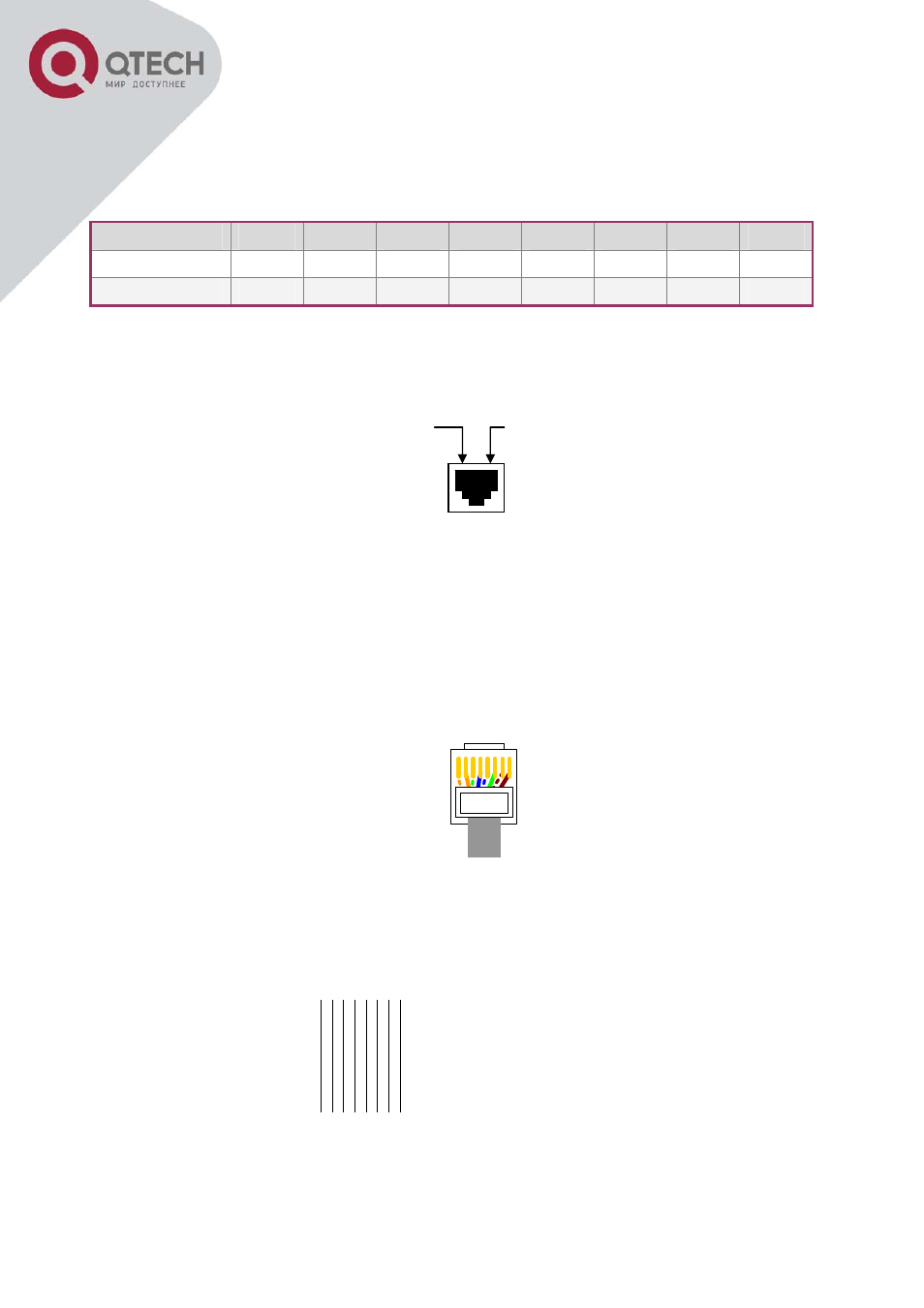

8 НАЗНАЧЕНЕ ВЫВОДОВ ПОРТОВ Е1
В каждом порту RJ-45 находится по два потока E1.
№ вывода
1
2
3
4
5
6
7
8
Назначение
ATx+ ATx- BRx+ ARx+ ARx- BRx- BTx+ BTx-
Линия
1xE1
1xE1
2xE1
1xE1
1xE1
2xE1
2xE1
2xE1
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников 0,6 мм (22AWG).
Pin 1
Pin 8
Рисунок 5 – Нумерация выводов на разъёме RJ-45
9 ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
10
12345678
ПРЯМОЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
Side 1
1
1
Side 2
Side 1
Side 2
3
5
7
4
6
2
8
3
5
7
4
6
2
8
1 = White/Orange
7 = White/Brown
1 = White/Orange
2 = Orange
3 = White/Green
4 = Blue
5 = White/Blue
6 = Green
7 = White/Brown
8 = Brown
2 = Orange
3 = White/Green
4 = Blue
5 = White/Blue
6 = Green
8 = Brown
