6
3.5. УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -40ºC~80ºC
Влажность воздуха: 5%~90%, без образования конденсата
3.6. ГАБАРИТЫ И ВЕС
Габариты: 50мм(Ш)х91мм(В)х172мм(Г)
Вес: 0,13 кг
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

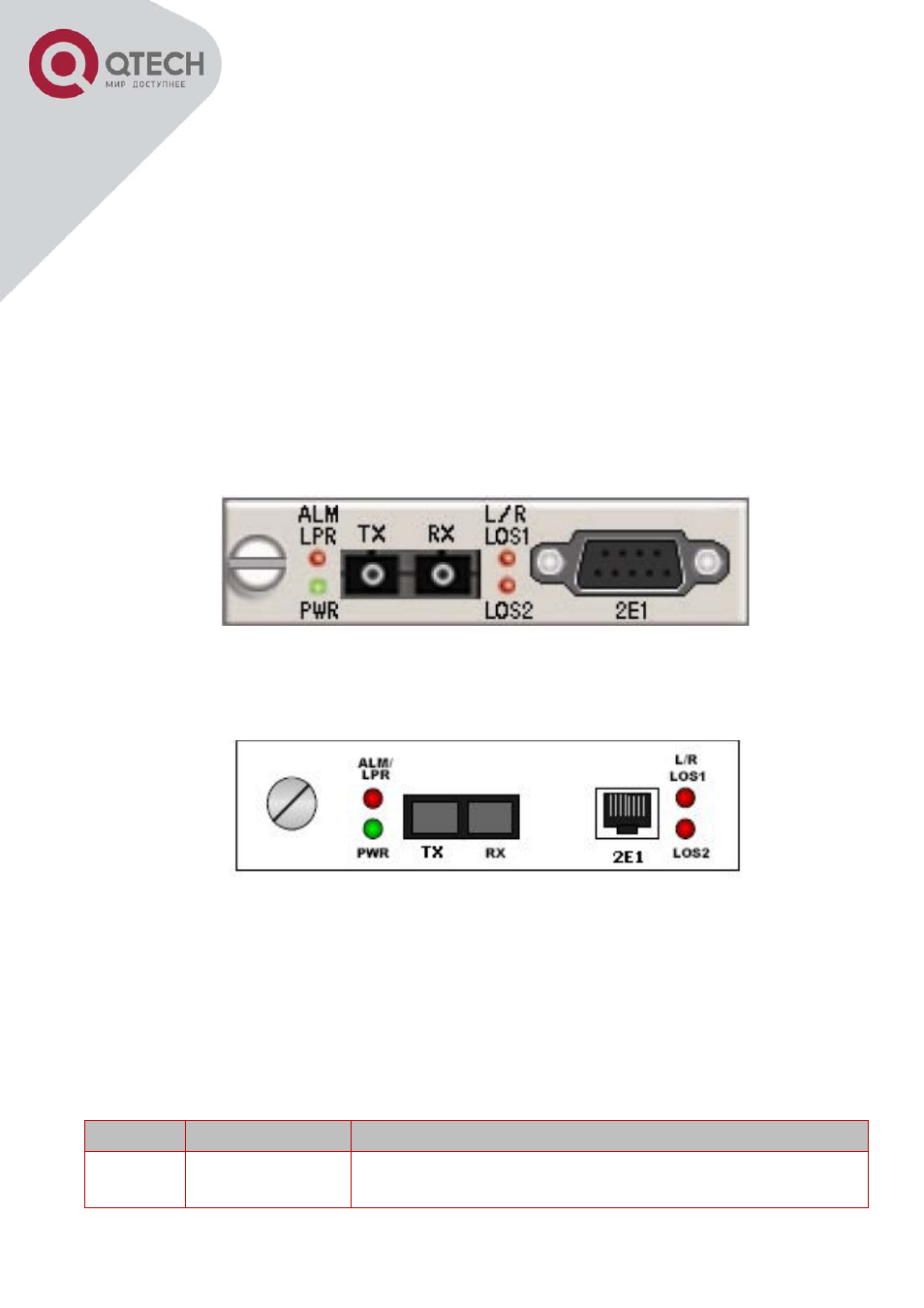

Рисунок 1 – Фронтальная панель мультиплексора с коннектором DB-9M.
Рисунок 2 – Фронтальная панель мультиплексора с коннектором RJ-45.
4.2. СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Таблица 3 – Описание индикации.
Индикатор Цвет индикатора
Описание
PWR
Зеленый
Горит: Индикатор наличия питания;
Погашен: Отсутствие питания.
