10
8. ИНСТАЛЛЯЦИЯ МУЛЬТИПЛЕКСОРА
8.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА RJ-45 ИНТЕРФЕЙСА E1

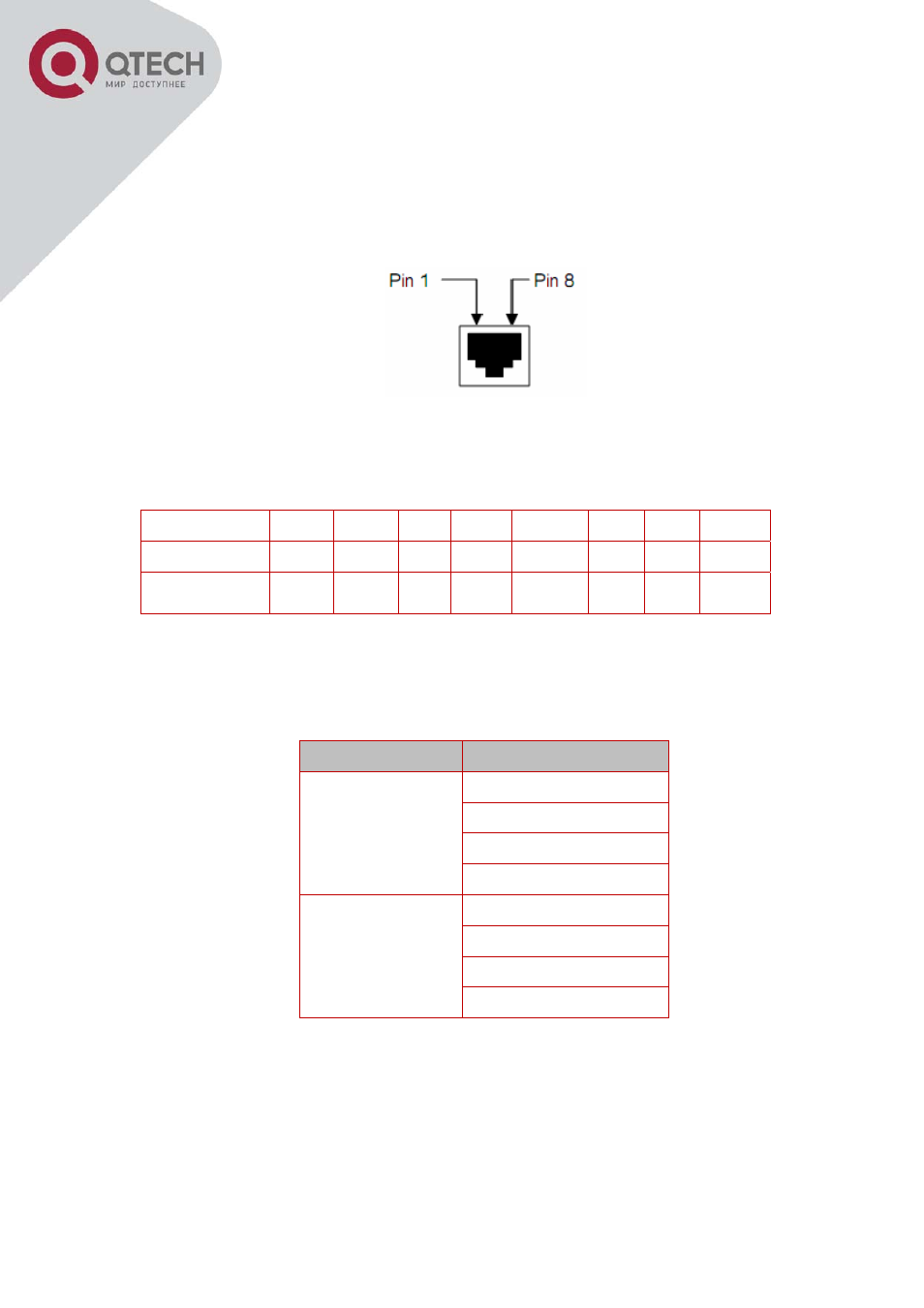

Рисунок 7 – Нумерация выводов на разъёме RJ-45.
Таблица 6 – назначение контактов интерфейса Е1 тип коннектора RJ-45.
№ контакта 1 2 3 4 5 6 7 8
Назначение Tx+
Tx-
Rx+
Rx+ Rx- Rx-
Tx+
Tx-
№ потока Е1 1 1 2 1 1 2 2 2
8.2. Распайка кабеля 2*Е1 на DB-9M
Таблица 7 - назначение контактов интерфейса Е1 тип коннектора DB-9M.
№ потока Е1
№ контакта DB-9M
1
6 (Rx)
1 (Rx)
2 (Tx)
7 (Tx)
2
8 (Rx)
3 (Rx)
4 (Tx)
9 (Tx)
