ФУНКЦИИ ЦИФРОВОЙ ДИАГНОСТИКИ
Приемопередатчики QSC-XFP80G10D-xx малого форм-фактора (SFF) 10 Гбит/с (XFP) соответствуют
действующей спецификации соглашения XFP MSA редакции 4.5.
Согласно требованиям соглашения XFP MSA, в приемопередатчиках QSC-XFP80G10D-xx доступны
функции цифровой диагностики по 2-проводному последовательному интерфейсу, позволяющему
получать в реальном времени следующие рабочие параметры:
Температура приемопередатчика
Ток смещения лазера
Оптическая мощность передачи
Оптическая мощность приема
Напряжение питания приемопередатчика
Также реализована развитая система флагов оповещения и предупреждения, которая может применяться
для оповещения конечных пользователей о выходе определенных рабочих параметров за границы
заданного производителем нормального диапазона.

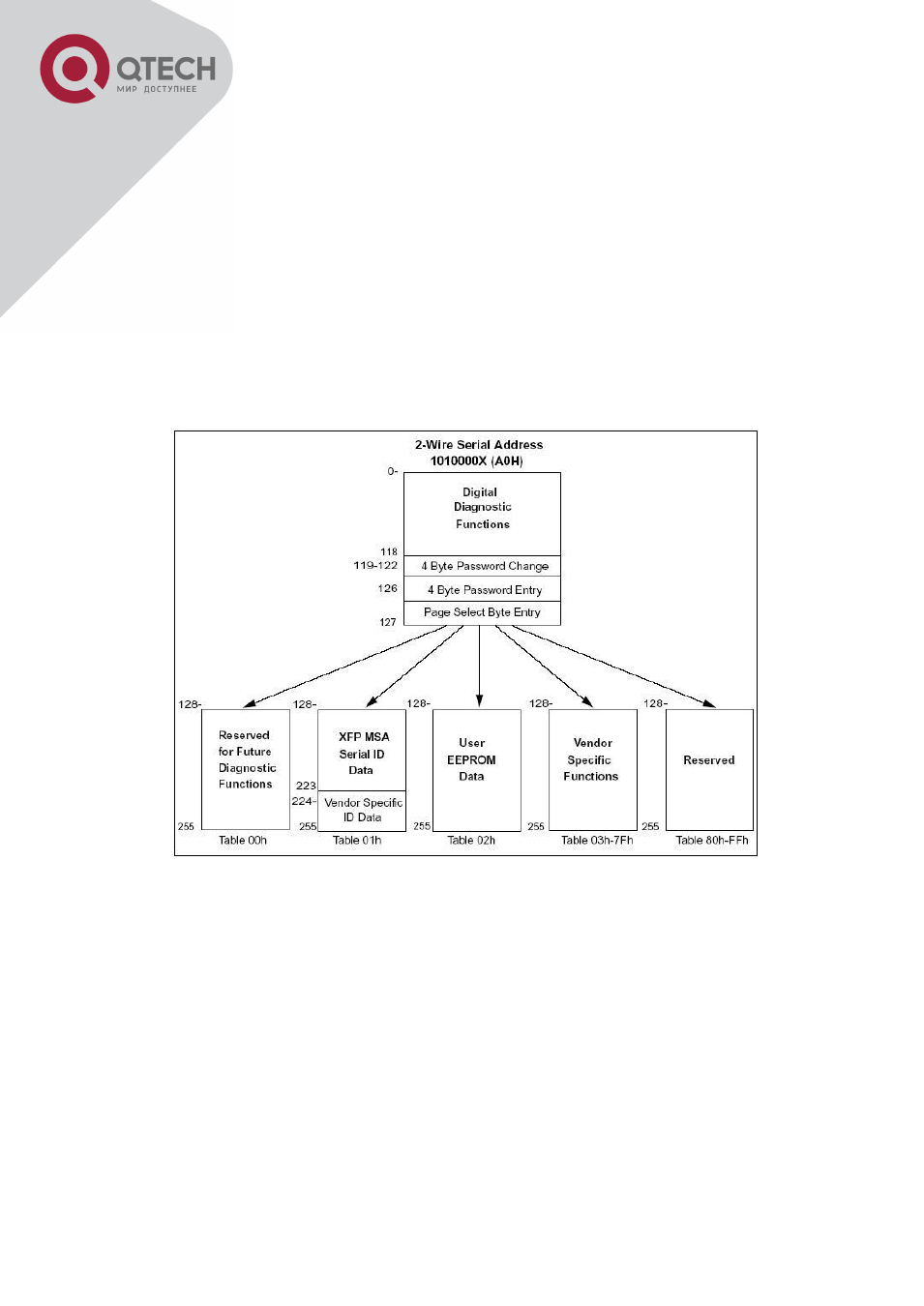

Рисунок 2.1.1. - Карта памяти цифровой диагностики по 2-проводному последовательному интерфейсу
Эксплуатационные диагностические данные отслеживаются и передаются контроллером цифровой диаг-
ностики приемопередатчика, который встроен в приемопередатчик и доступен по 2-проводному последо-
вательному интерфейсу. При активации последовательного протокола обмена данными хост формирует
сигнал синхронизации (строба) последовательной передачи данных (контакт SCL). По положительному
фронту сигнала синхронизации данные передаются в приемопередатчик XFP, в области карты памяти,
которые не защищены от записи. По отрицательному фронту сигнала стробируется передача данных из
приемопередатчика XFP. Последовательный сигнал данных (контакт SDA) используется в обоих направ-
лениях. Хост использует SDA совместно с SCL для инициации и завершения активации последовательно-
го протокола. Память организована в виде ряда 8-битовых слов данных, к которым можно обращаться по
отдельности или последовательно. Двухпроводной последовательный интерфейс обеспечивает последо-
вательный или произвольный доступ к 8-битовым параметрам, адресуемым от 000h до максимального
адреса в памяти.
