1.
ОБЗОР ПРОДУКТА
1.1.
ВОЗМОЖНОСТИ
 Выбор длины волны из длин волн сетки ITU-T диапазона C
 Подходит для применения в системах DWDM с интервалом между каналами 100 ГГц
 Соответствует стандарту XFP MSA
 Скорость передачи данных от 9,95 Гбит/с до 11,1 Гбит/с
 Опорная частота не требуется
 Соответствует требованиям к длинам волн при холодном запуске
 Передатчик на лазере с внешней модуляцией (EML) и приемник на лавинном фотодиоде (APD),
соответствующие стандарту DWDM Длина канала до 80 км
 Низкая рассеиваемая мощность, не более 3,5 Вт
 Температура корпуса при работе: от -5 ºC до 70 ºC
 Диагностический мониторинг показателей температуры модуля, напряжения питания, тока смеще-
ния лазера, оптической мощности передачи и приема
 Соответствует требованиям RoHS, не содержит свинца
1.2.
ВАРИАНТЫ ПРИМЕНЕНИЯ

SONET OC-192 и SDH STM 64

10G Ethernet
 10G Fiber Channel, до 80 км
 Сети DWDM
1.3.
ОПИСАНИЕ

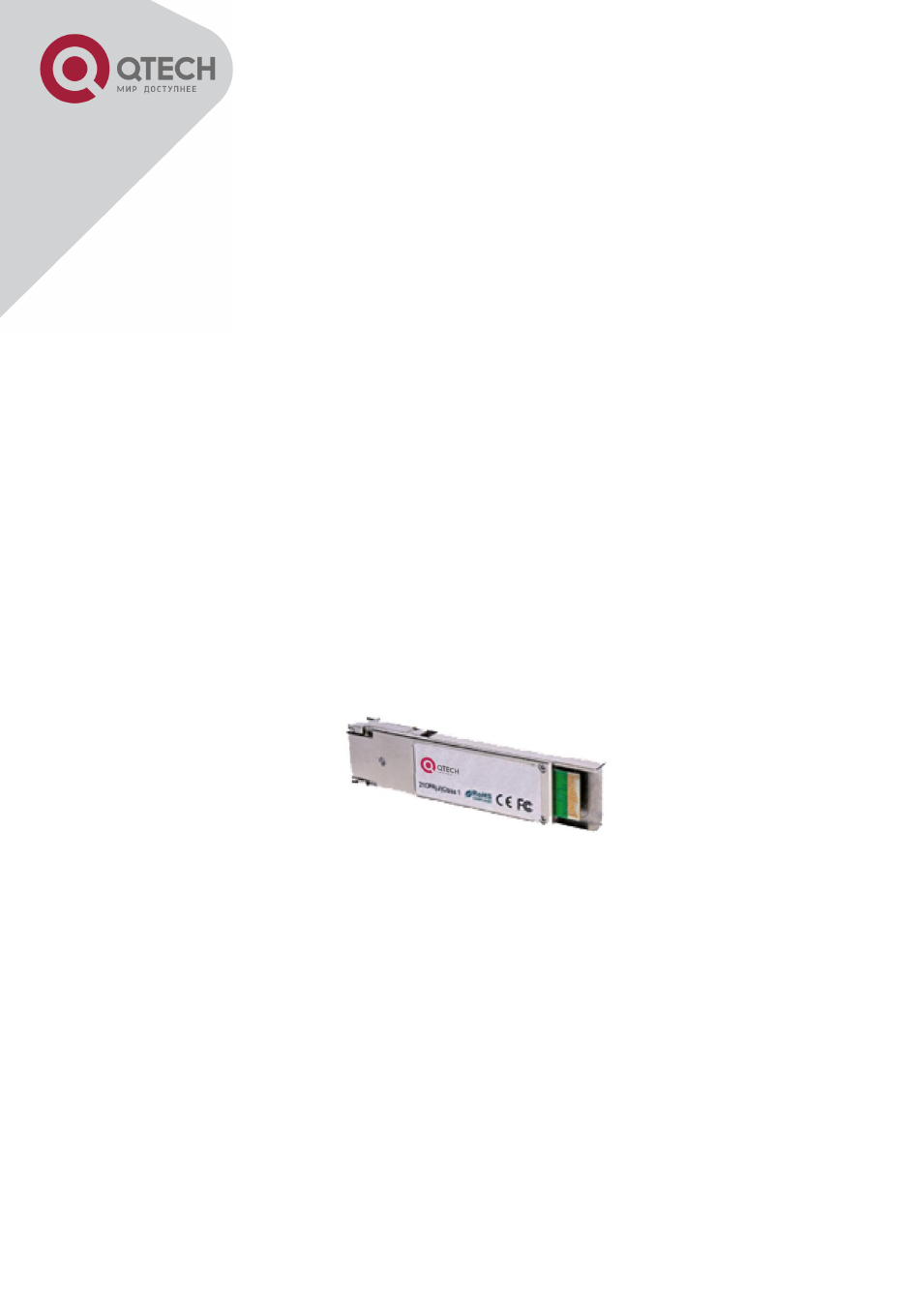

Приемопередатчик QSC-XFP80G10D-xx (где хх - номер канала по ITU) – это экономичный модуль с исклю-
чительной стабильностью длины волны, поддерживающий работу в каналах 100 ГГц. Он предназначен
для применения в сетях 10G DWDM SDH, 10GBASE-ZR и 10G Fiber Channel.
Приемопередатчик состоит из двух частей: Блок передатчика содержит охлаждаемый лазер с внешней
модуляцией (EML). Блок приемника состоит из лавинного фотодиода (APD), интегрированного с преобра-
зователем тока в напряжение (TIA). Все модули соответствуют требованиям к безопасности лазерных
устройств класса I. В приемопередатчике QSC-XFP80G10D-xx реализован расширенный интерфейс мони-
торинга, позволяющий получать в реальном времени такие рабочие параметры устройства, как темпера-
тура приемопередатчика, ток смещения лазера, оптическая мощность передачи, оптическая мощность
приема и напряжение питания приемопередатчика.
