5. ИНСТАЛЛЯЦИЯ ОБОРУДОВАНИЯ

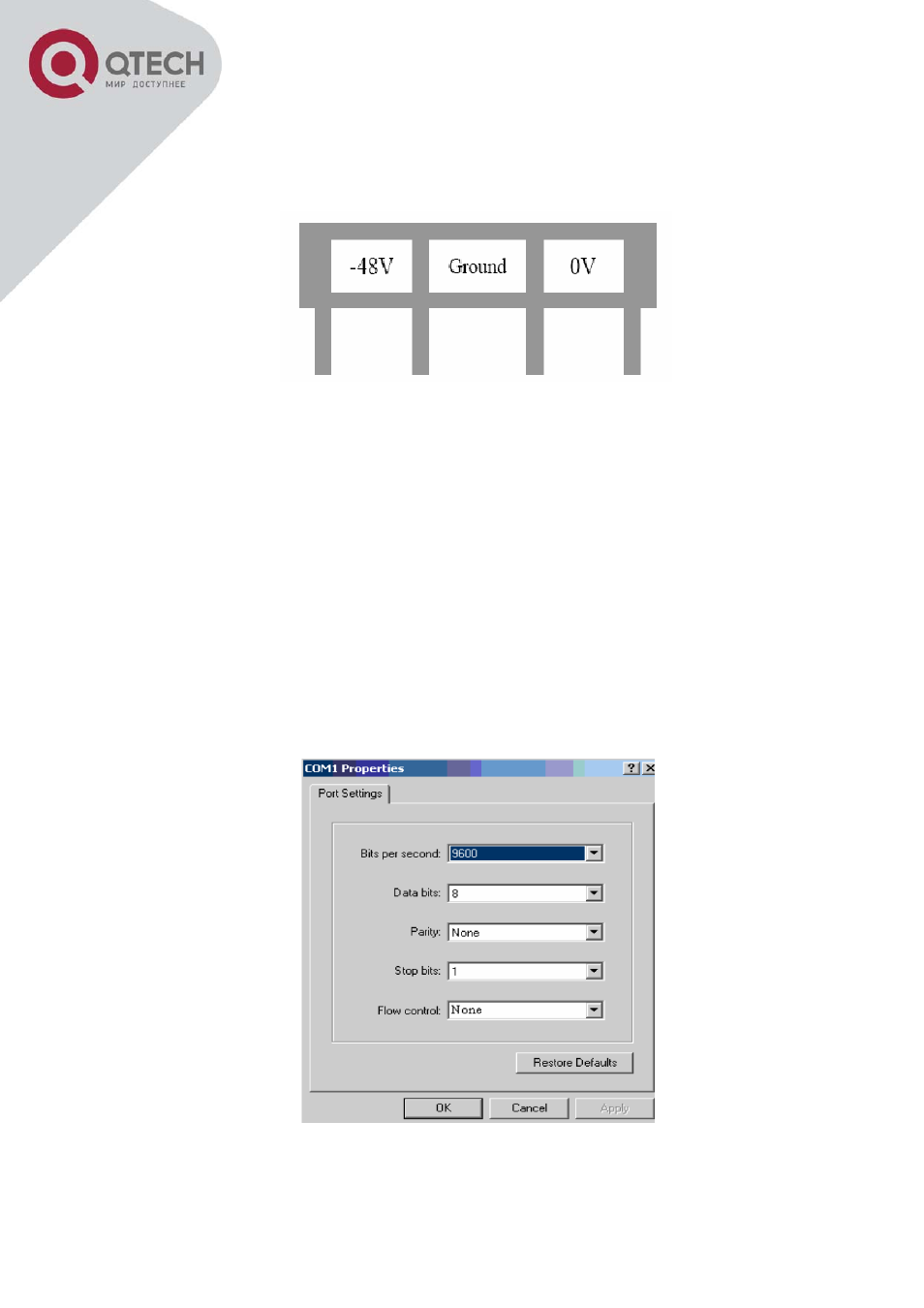

Рисунок 4 – Колодка подключения питания -48В DC
При подключении питания -48В (DC), первым следует подключить провод «земля» (центральная
клемма разъема питания). Несоблюдение полярности при подключении напряжения питания приводит
к потере работоспособности оборудования.
При подключении питания 220 вольт, необходимо соединить разъём электропитания конвертора с се-
тевой розеткой, поставляемым в комплекте кабелем электропитания.
При подключении электропитания, должен светиться индикатор PWR. По окончанию процесса ини-
циализации индикатор SYS начнёт мигать.
5.1. ПОДКЛЮЧЕНИЕ ЧЕРЕЗ CONSOLE
Подключить консольный кабель разъёмом RJ45 к консольному порту конвертора.
Подключить консольный кабель разъёмом DB-9F к COM порту управляющего ПК.
Запустить программу Hyper Terminal на управляющем ПК со следующими параметрами:
Рисунок 5 – параметры COM порта
9
