5.2. ПОДКЛЮЧЕНИЕ МЕДНОГО ETHERNET ИНТЕРФЕЙСА
Подключить медный патчкорд к интерфейсу Ethernet конвертора, и к интерфейсу коммутатора или
маршрутизатора. При правильном подключении индикатор LNK/ACT должен иметь постоянную или
мигающую индикацию зелёного цвета.
5.3. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначение кон-
тактов, и волновое сопротивление интерфейса к которому планируется подключение конвертора.
Тип разъёма и назначение контактов указано в пункте 6 данного документа.
5.4. ПОДКЛЮЧЕНИЕ SNMP ПОРТА
Подключить медный патчкорд к интерфейсу SNMP и к Ethernet порту ПК или коммутатора центра
управления. При правильном подключении индикатор LNK/ACT должен иметь постоянную или мигаю-
щую индикацию зелёного цвета.
6. НАЗНАЧЕНИЕ ВЫВОДОВ ПОРТОВ Е1
№ вывода
1
2
3
4
5
6
7
8
Назначение
Tx+ Tx- NC Rx+
Rx-
NC NC NC
Таблица 2 - Назначение контактов интерфейсов Е1 с RJ-45
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников 0,6 мм (22AWG).

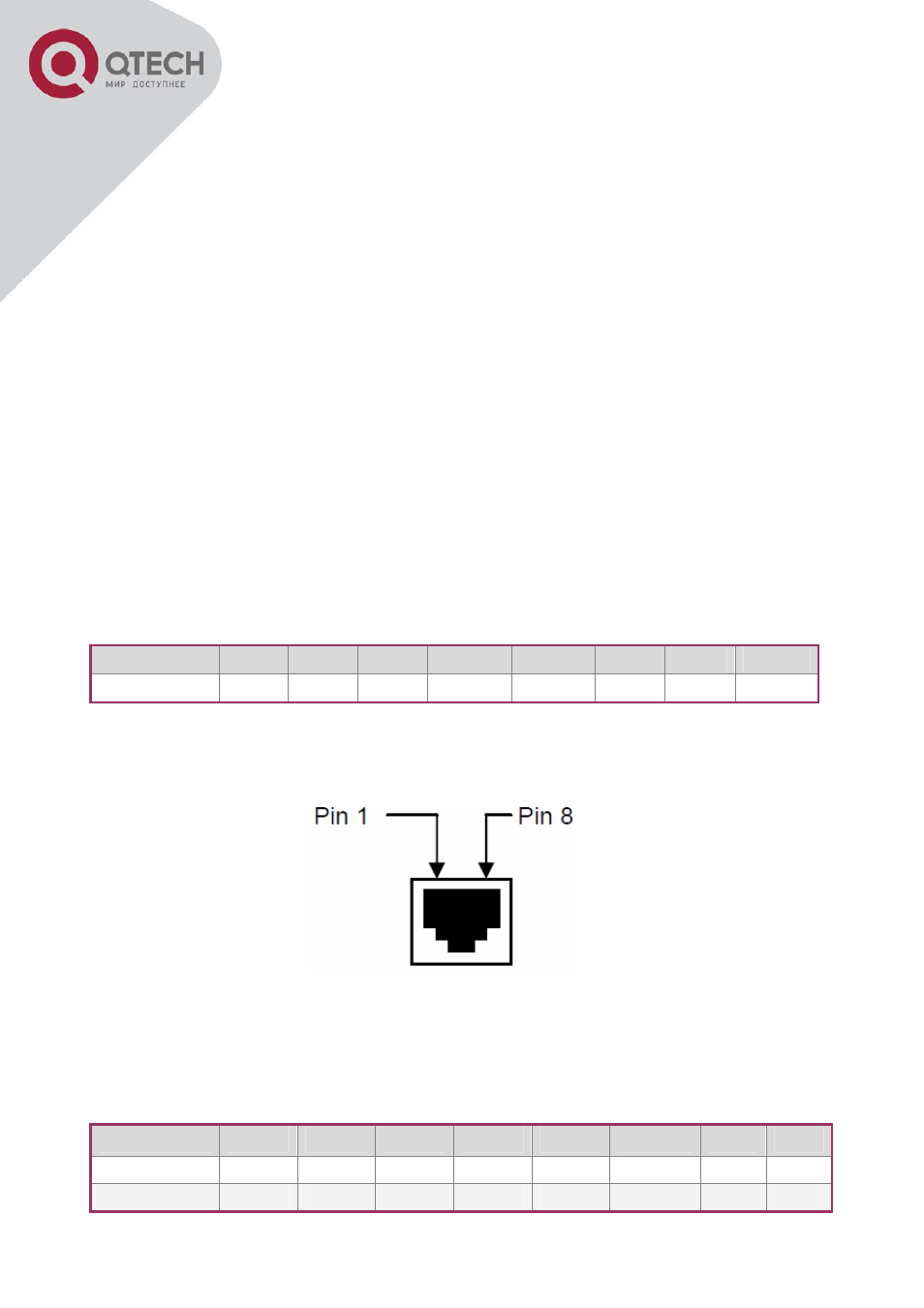

Рисунок 6 – Нумерация выводов на разъёме RJ-45
6.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЁМА CONSOLE
№ RJ-45
1
2
3
4
5
6
7
8
Назначение
NC DSR#
RxD GND
GND
TxD DTR#
NC
№ контакта DB-9F -
6
3
5
5
2
4
-
