Интерфейсный модуль, поддерживает 2 GE интерфейса и 12 FE интерфейсов с backplane от других сер-
висных модулей установленных в слотах шасси. Порты GE могут использоваться независимо, каждый
может переключаться автоматически на оптический либо на медный порт.
Интерфейсный модуль GE портов (блок схема – Рисунок 2) связан с модулем коммутации, который в
свою очередь связан с 12-ю портами FE на шине backplane.
Модуль контроля и управления обеспечивает контроль и управление каждой единицей и реагирует на
связь системы управления через backplane шины управления HDLC.
7. ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
7.1 РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ

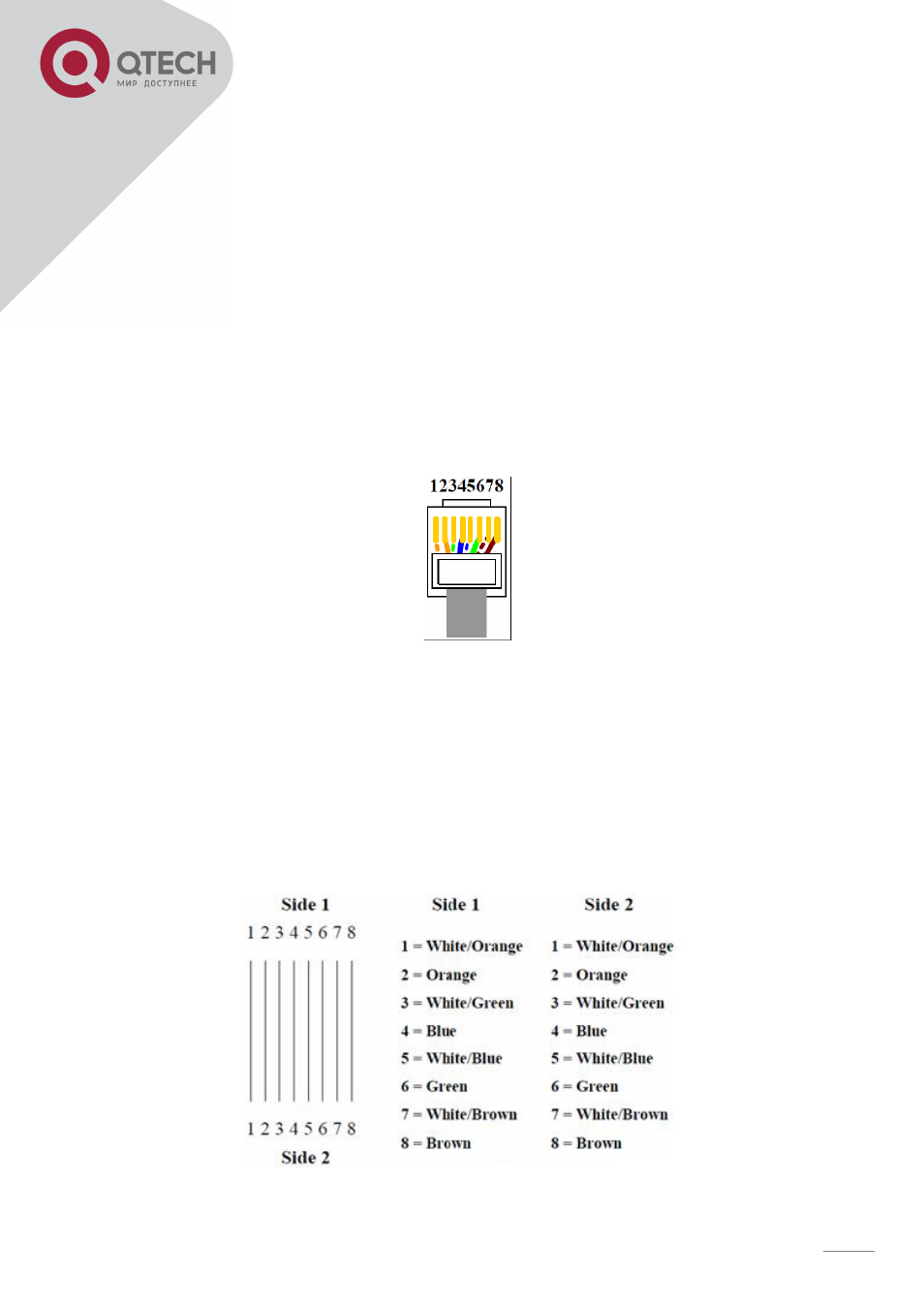

Рисунок 3 – Расположение выводов на коннекторе RJ-45.
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
Для подключения оптических интерфейсов, необходимо подготовить оптический патчкорд соответствую-
щий типу оптического интерфейса.
7.2 ПРЯМОЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
Рисунок 4 – Прямой кабель для Gigabit Ethernet.
