5.2 АВАРИИ
Таблица 3 – Описание аварий.
Название аварии
Причина аварии
Индикатор
Статус индикатора
Петля на Ethernet порту
Обнаружение петли -
-
У соответствующего порта индикатор в состоянии
ON
Соединение установлено LNK/ACT
ON
У соответствующего порта индикатор в состоянии
OFF
Соединение не установлено LNK/ACT
OFF
GE медный порт поднят
Соединение установлено LNK/ACT
ON
GE медный порт не поднят
Соединение не установлено LNK/ACT
OFF
GE оптический порт поднят
Соединение установлено LNK/ACT
ON
GE оптический порт не поднят
Соединение не установлено LNK/ACT
OFF
GE порт статус соединения
Соединение установлено, ка-
бель подключен
- -
GE порт статус соединения
Соединение не установлено,
кабель не подключен
- -
Статус SFP (установлен) SFP
установлен - -
Статус SFP (не установлен) SFP
не установлен -
-
SFP RXLOS
Потеря сигнала на приеме SFP
-
-
SFP RXLOS восстановление аварии
Потеря сигнала на приеме SFP
-
-
SFP TXFAULT
Ошибка при отправлении дан-
ных из SFP
- -
SFP TXFAULT восстановление аварии
Ошибка при отправлении дан-
ных из SFP
- -
6. УПРАВЛЕНИЕ
6.1 ПРИНЦИП РАБОТЫ

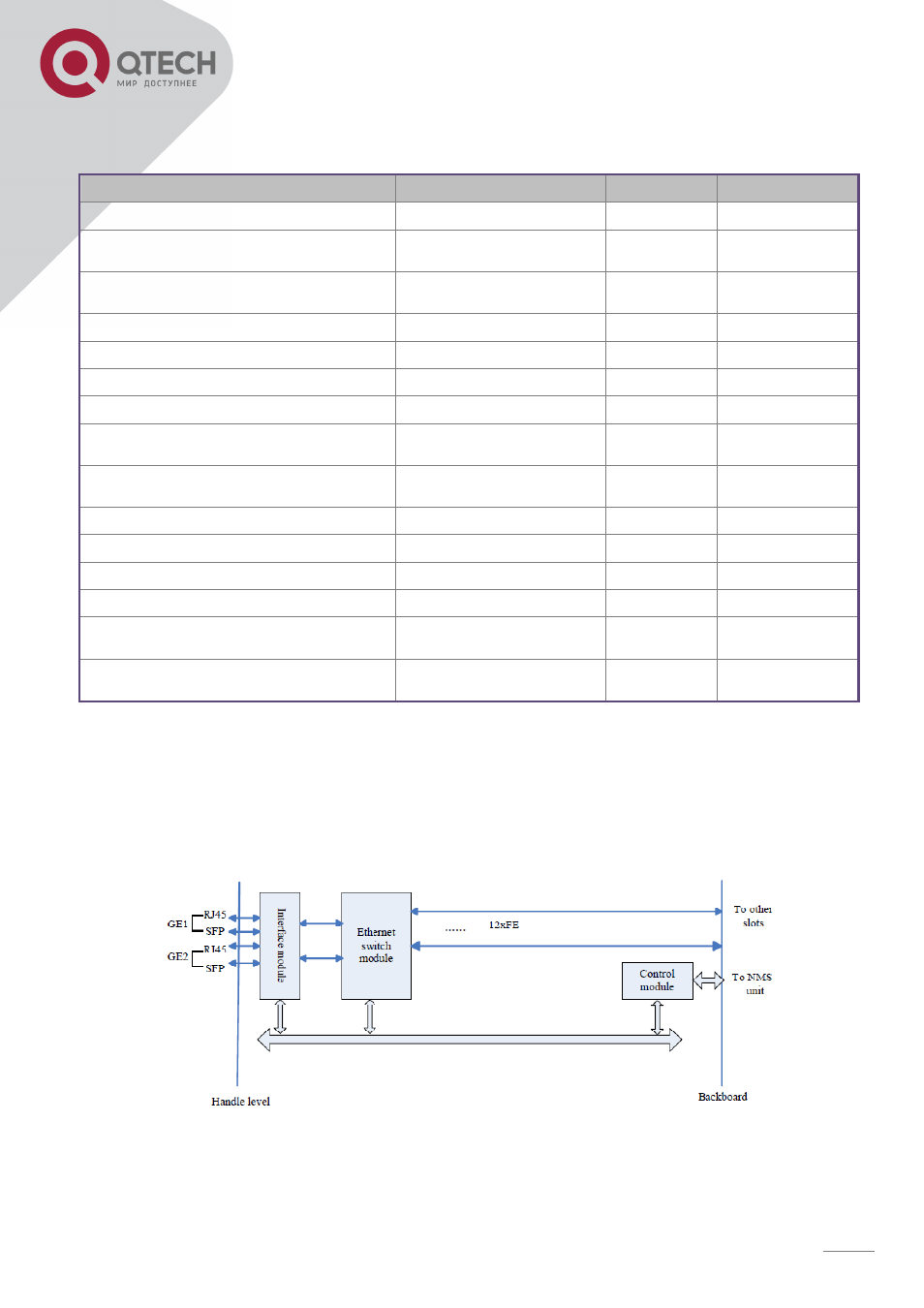

Рисунок 2 – Принцип работы модуля.
