1.2. QBM-PSMRM : модуль управления сетью “Master”
Шасси QBM-PR16 поддерживает управление по протоколу SNMP с помощью модуля управления
QBM-PSMRM, который устанавливается в слот номер 0 шасси.

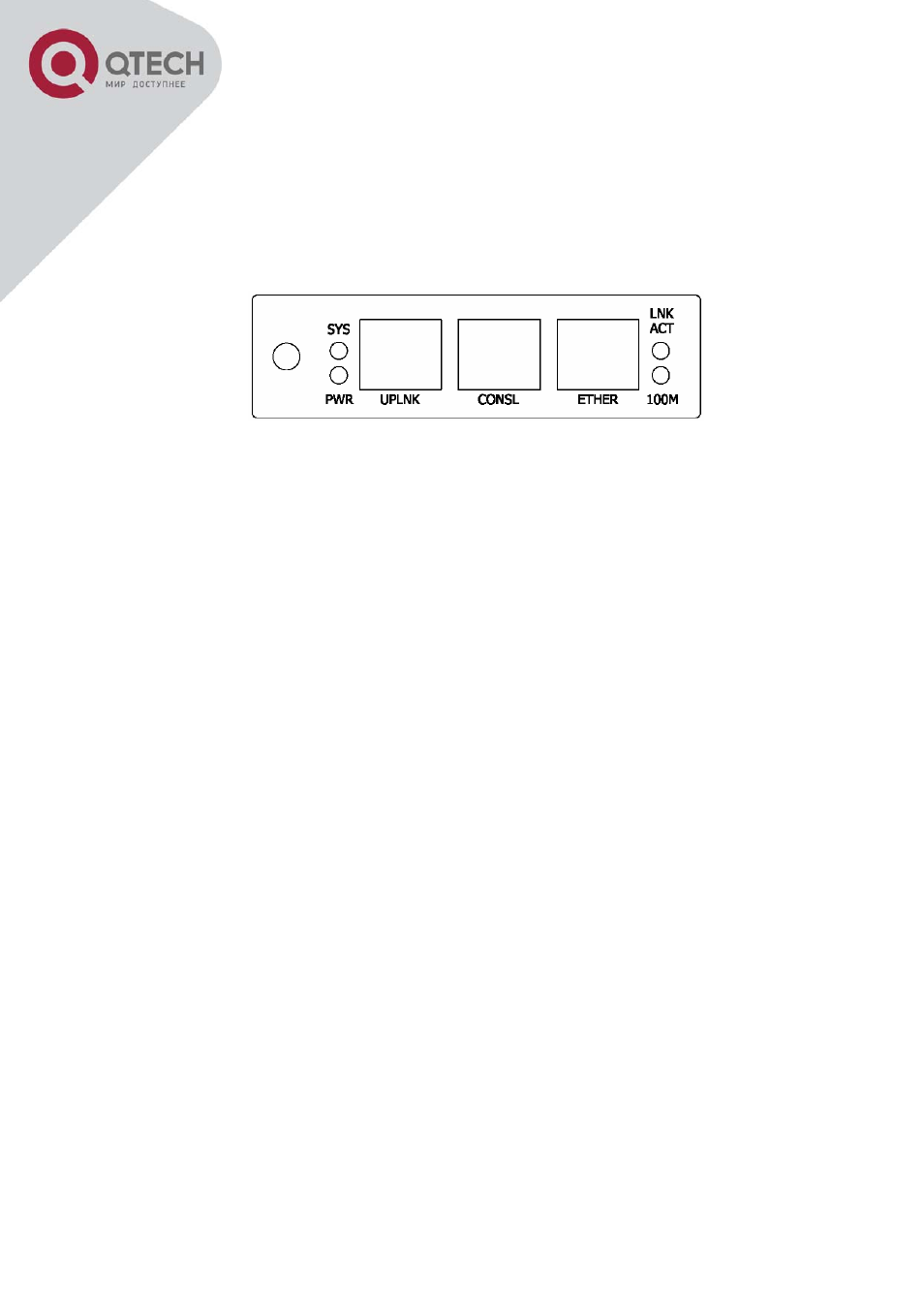

Общий вид передней панели модуля управления QBM-PSMRM
Назначение светодиодных индикаторов
SYS Работа модуля управления. Мигающий индикатор означает нормальную работу, иное состоя-
ние – ошибка.
PWR Включенное состояние индикатора означает наличие напряжения на модуле управления.
LNK/ACT
Включенное состояние индикатора означает наличие сигнала в подключеном кабеле,
мигающий индикатор – означает передачу/получение даных.
100M: Индикатор скорости 10/100M Ethernet. Включенное состояние индикатора означает подключе-
ние на скорости 100 Mбит/с, выключенное состояние означает 10 Mбит/с.
Назначение раземов RJ45
UPLNK:
Порт для соединения ведущего модуля управления QBM-PSMRM с ведомыми модуля-
ми управления QBM-PSMRS шасси, включенных в стек. Ведомые модули управления QBM-PSMRS
поддерживают подключение только по протоколу RS-232.
CONSL:
Консольный порт. Может быть подключен к последовательному порту ПВЭМ c с помо-
щью кабеля RS-232.
ETHER: 10/100M
Ethernet
порт. Может быть подключен к коммутатору через «прямой» кабель,
или к ПЭВМ через «перекрестный» кабель. По умолчанию порт ETHER ведущего модуля управления
имеет IP адрес 192.168.1.254. Измените IP адрес устройства перед подключением его в сеть.
Основные функции ведущего модуля управления:
Подключение к Ethernet сети.
Обмен данными с ведомыми модулями управления всех шасси стека.
Конфигурирование и сбор информации о состоянии и авариях сервисных модулей во всех слотах с 1-
го по 15-й всех шасси стека.
Сбор информации о температуре шасси, скорости вращения вентиляторов, состоянии блоков питания
во всех шасси стека.
