1. ОБЗОР
1.1. Шасси QBM-PR16
QBM-PR16 имеет высоту 3U и может содержать до 16-ти слотов любых сервисных модулей форм-
фактора 3U, включая медиаконверторы, конверторы интерфейсов, PDH-модули.
Описание моделей QBM-PR16
Модель Особенности Габариты (мм) Энергопотребление
QBM-PR16A 16 слотов, питание переменным
током, сетевое управление
440x131x410 220В AC, 50Гц, 80Вт
QBM-PR16D 16 слотов, питание постояным
током, сетевое управление 440x131x410 -48В, DC, 80Вт

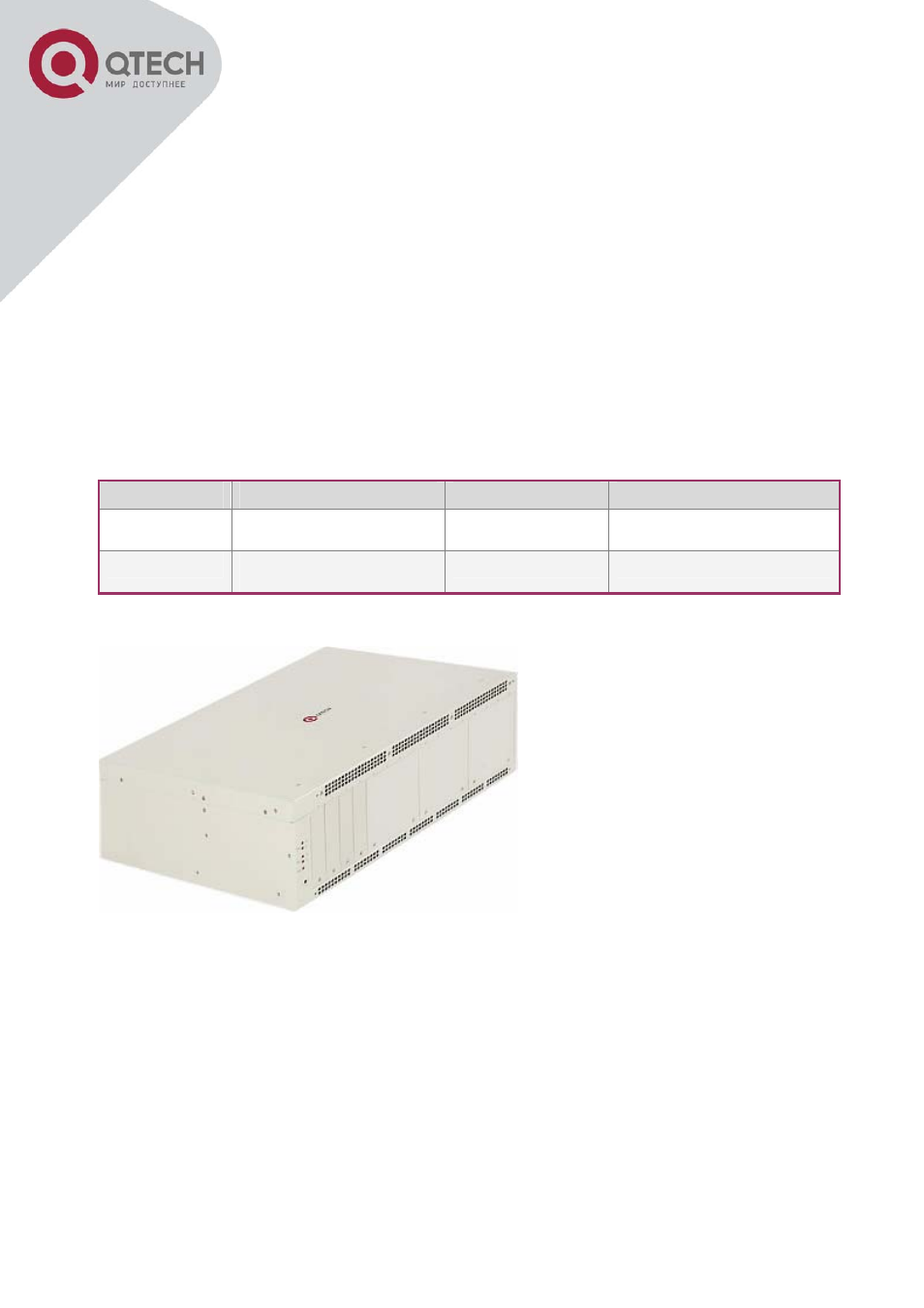

Общий вид шасси
Назначение светодиодных индикаторов
PWR Включенное состояние индикатора питания означает наличие напряжения на блоке питания.
PS1-5V
Выключенное состояние индикатора означает наличие выходного напряжения 5В на
первом блоке питания.
PS1-12V
Выключенное состояние индикатора означает наличие выходного напряжения 12В на
первом блоке питания.
PS2-5V
Выключенное состояние индикатора означает наличие выходного напряжения 5В на
втором блоке питания.
PS2-12V
Выключенное состояние индикатора означает наличие выходного напряжения 12В на
втором блоке питания.
3
