+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
7
Е-6
Желтый
Горит: Ошибки на приеме превышают 10
-6
;
Погашен: Ошибки на приеме не превышают 10
-6
.
LNK
Зеленый
Горит: Подключен сетевой кабель;
Погашен: Кабель не подключен;
ACT
Зеленый
Горит: Процесс обмена данными не идет;
Мигает: Идет процесс передачи и прием данных;
Погашен: патчкорд не подключен
LOS
E1 (1-8)
Красный
Горит: отсутствие сигнала на приёме интерфейса Е1 локального
мультиплексора;
Мигает: отсутствие сигнала на приёме интерфейса Е1 удаленного муль-
типлексора;
Погашен: норма;
5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Колодка SW1 (по умолчанию все DIP переключатели в положении OFF)

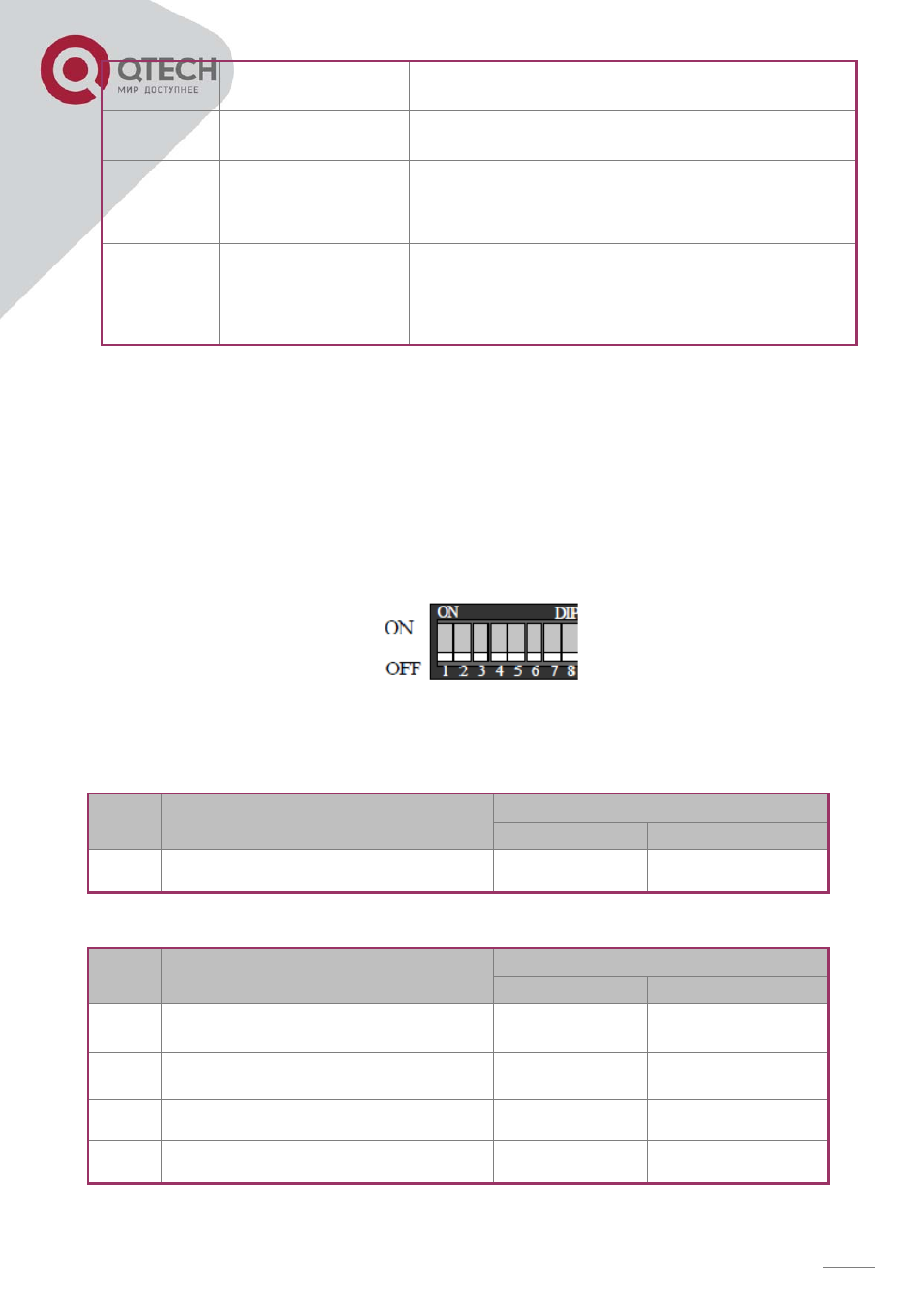

Рисунок 3 – Колодка Dip переключателей.
Таблица 4 – Установка заворота с помощью колодки SW5.
№Бита
Описание
Положение
ON
OFF
1-8
Установка заворота с 1-го по 8-ой поток Е1
Разрешен
Запрещен
Таблица 5 – Назначение переключателей колодки SW3.
№Бита
Описание
Положение
ON
OFF
1
Установка заворота
Локальный заворот
(рис.5)
Удаленный заворот
(рис.4)
2
Зарезервировано -
OFF
3 ALS
(автоматическое выключение лазера)
Разрешен
Запрещен
4
Режим работы Slave
Master
