6

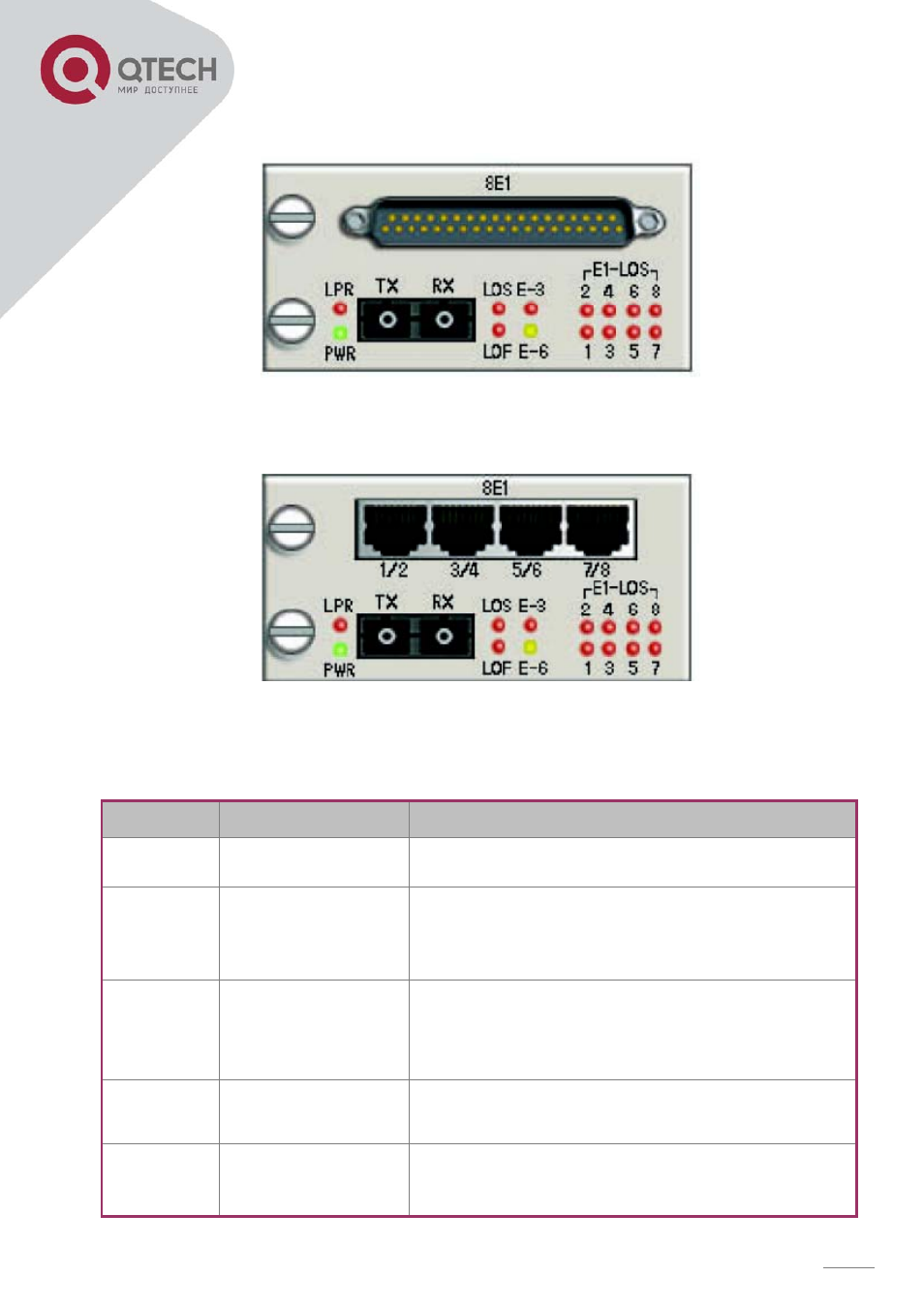

4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ
Рисунок 1 – Фронтальная панель мультиплексора с коннектором DB37.
Рисунок 2 – Фронтальная панель мультиплексора с коннектором RJ-45.
Таблица 3 – Описание индикации мультиплексора.
Индикатор Цвет индикатора Описание
PWR Зеленый Горит: Подключено питание;
Погашен: Питание не подключено;
LPR Красный
Горит: питание удаленного устройства отключено;
Погашен: норма;
LOS Красный
Горит: отсутствие сигнала на приёме оптического интерфейса,
локального мультиплексора;
Погашен: норма;
LOF Красный Горит: потеря фрейма на приёме оптического интерфейса, локального
мультиплексора;
Погашен: норма;
Е-3 Красный
Горит: Ошибки на приеме превышают 10 -3 ;
Погашен: Ошибки на приеме не превышают 10 -3 ;
