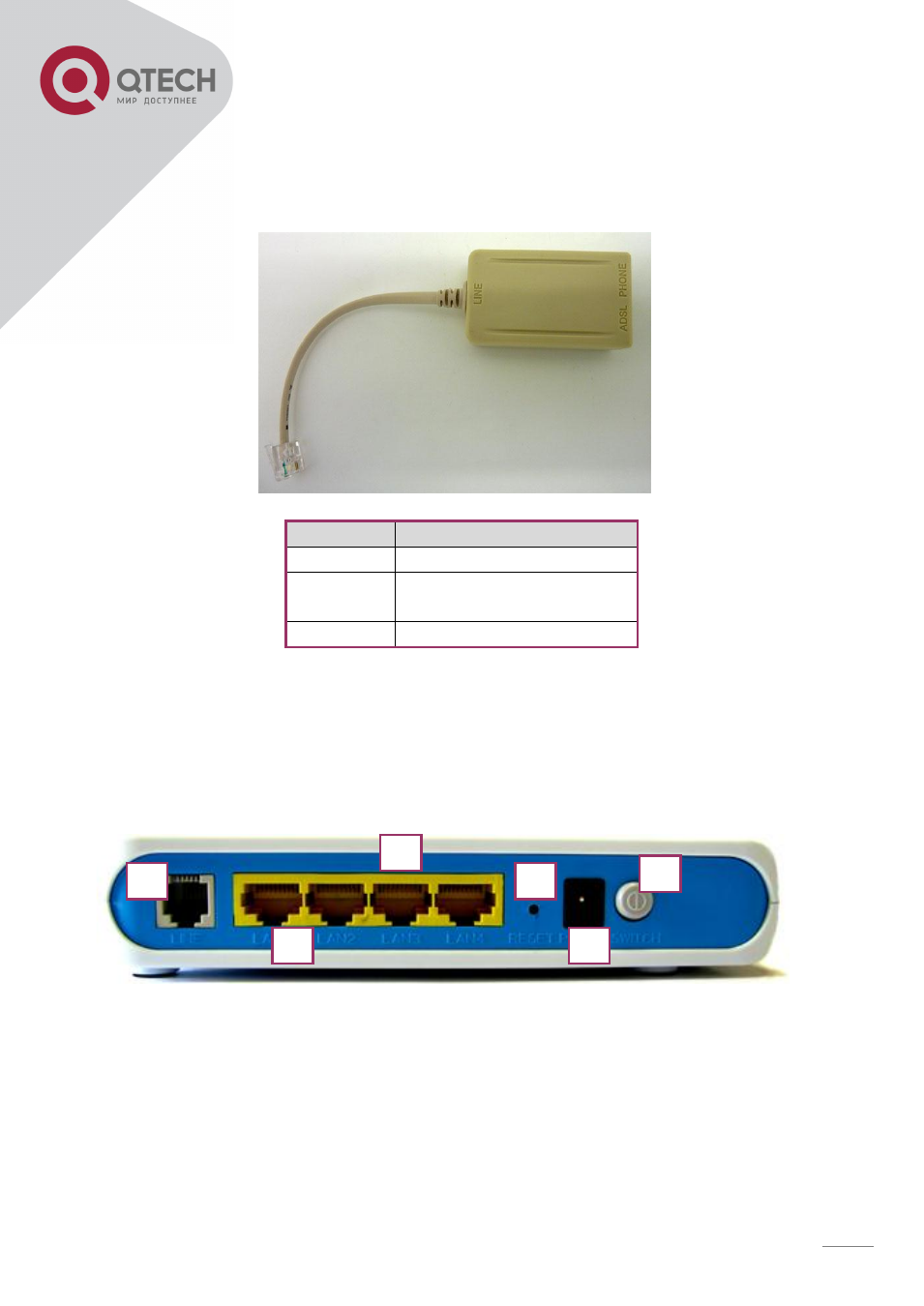

2.2.2 СПЛИТТЕР
Интерфейс
Назначение
LINE
Соединяется с телефонной линией
ADSL
Соединяется с портом LINE ADSL
маршрутизатора
PHONE
Соединяется с телефоном
2.3 АППАРАТНЫЕ СОЕДИНЕНИЯ
Соедините Line - RJ-11 порт QDSL-1040 rev.B1 и ADSL-порт сплиттера при помощи кабеля (5).
Phone-порт сплиттера предназначен для подключения телефона, а Line-порт сплиттера должен
быть соединён с телефонной линией.
1. Line - RJ-11 порт ADSL для соединения с телефонной линией (DSLAM)
2. LAN/WAN – RJ-45порт для 10/100 Base-T Ethernet LAN соединения с ПК или для подключения
маршрутизатора к модему, по которому осуществляется доступ к Интернет-провайдеру.
3. LAN2-4 - RJ-45порт для 10/100 Base-T Ethernet LAN соединения с ПК
4. Reset – кнопка сброса конфигурации для возврата к стандартным настройкам
5. Power switch – кнопка Вкл. / Выкл.
6. Power -разъём питания 12V, 700мА
1
3
4
5
6
2
