5.2.2 Установка локальной двунаправленной петли
В режиме локальной двунаправленной петли, шлейф устанавливается на порты Е1 и порт Ethernet
одновременно.
Примечание! При отсутствии необходимости тестирования порта Ethernet, во избежание broadcast
storm-а на коммутаторе, подключенном к локальному мультиплексору, рекомендуется перед установ-
кой локальной петли отсоединить кабель от порта Ethernet.

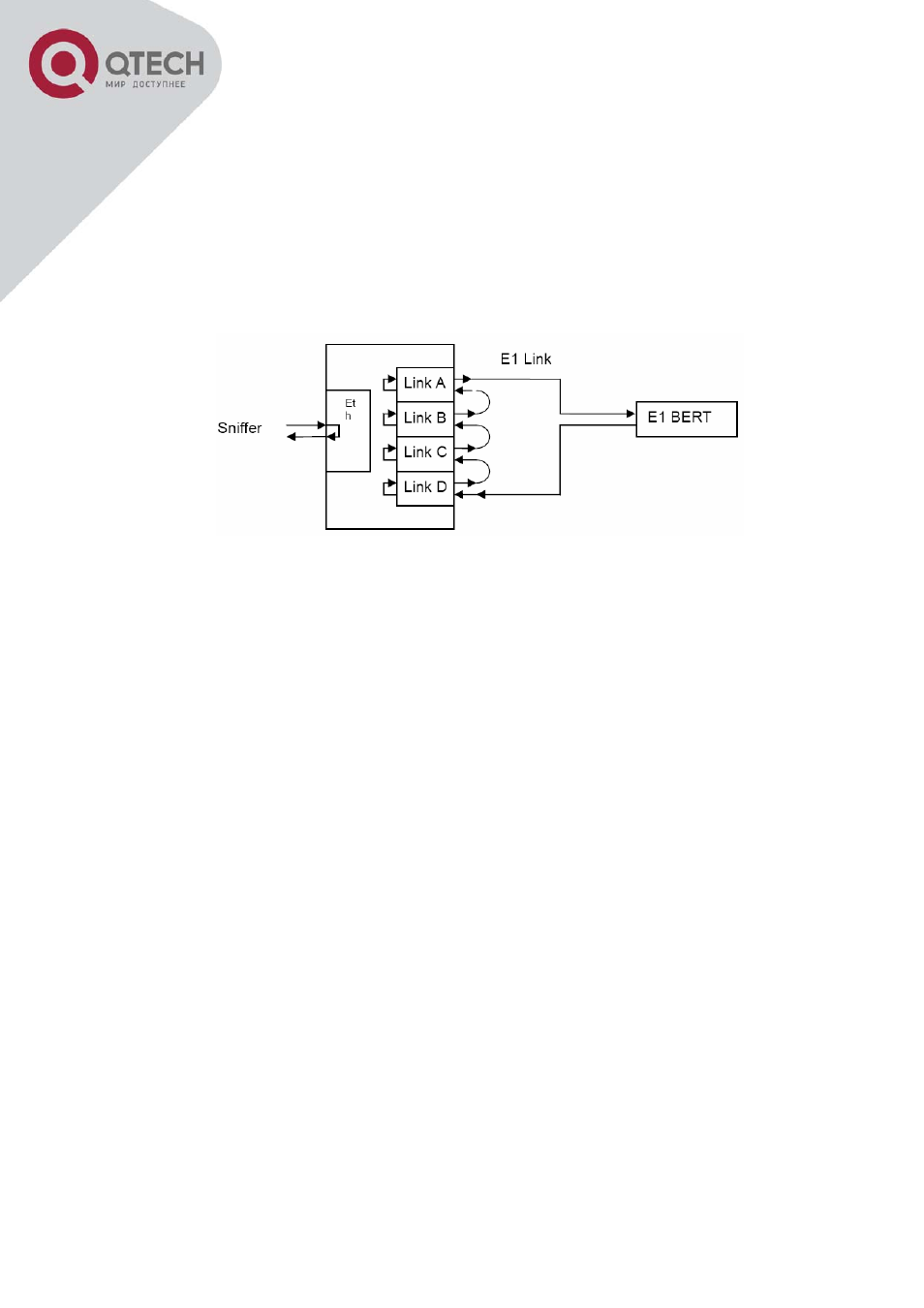

Рисунок 4 – Режим локального двунаправленного заворота
5.2.3 Порог BER
Если переключатель находится в состоянии ON, и BER по какому либо потоку превышает порог 10Е-6,
индикатор соответствующий потоку E1, станет устойчиво желтым, а пропускная способность будет
уменьшена. Когда BER уменьшится до 10Е-9, индикатор станет устойчиво зеленым, и поток вступит в
группу обслуживания Ethernet трафика. Если BER всех потоков E1 превышает порог, связи не будут
разорваны, для гарантированной связи, но световая аварийная индикация будет присутствовать.
Если выключатель находится в состоянии OFF, то потоки не исключаются при любом BER.
Данный переключатель не влияет на отображение аварийной светодиодной сигнализации.
5.2.4 Режим совместимости со старыми версиями
При работе с мультиплексорами предыдущих версий, необходимо установить переключатель в поло-
жение ON. Некоторые функции, такие как установка удаленной петли, могут оказаться недоступными.
9
