4.4. Назначение выводов интерфейсов Е1 (120 Ом)
Номер контакта
RJ-45
Обозначение
Назначение
1 Tx(A/C)
Передача потока А или С
2
Tx(A/C)
Передача потока А или С
3 Rx(B/D)
Приём потока B или D
4
Rx(A/C)
Приём потока А или С
5 Rx(A/C)
Приём потока А или С
6
Rx(B/D)
Приём потока B или D
7 Tx(B/D)
Передача потока B или D
8
Tx(B/D)
Передача потока B или D
5. КОНФИГУРАЦИЯ С ИСПОЛЬЗОВАНИЕМ DIP ПЕРЕКЛЮЧА-
ТЕЛЕЙ
5.1. Расположение колодки DIP переключателей SW1
Колодка DIP переключателей SW1 расположена на нижней части PCB.

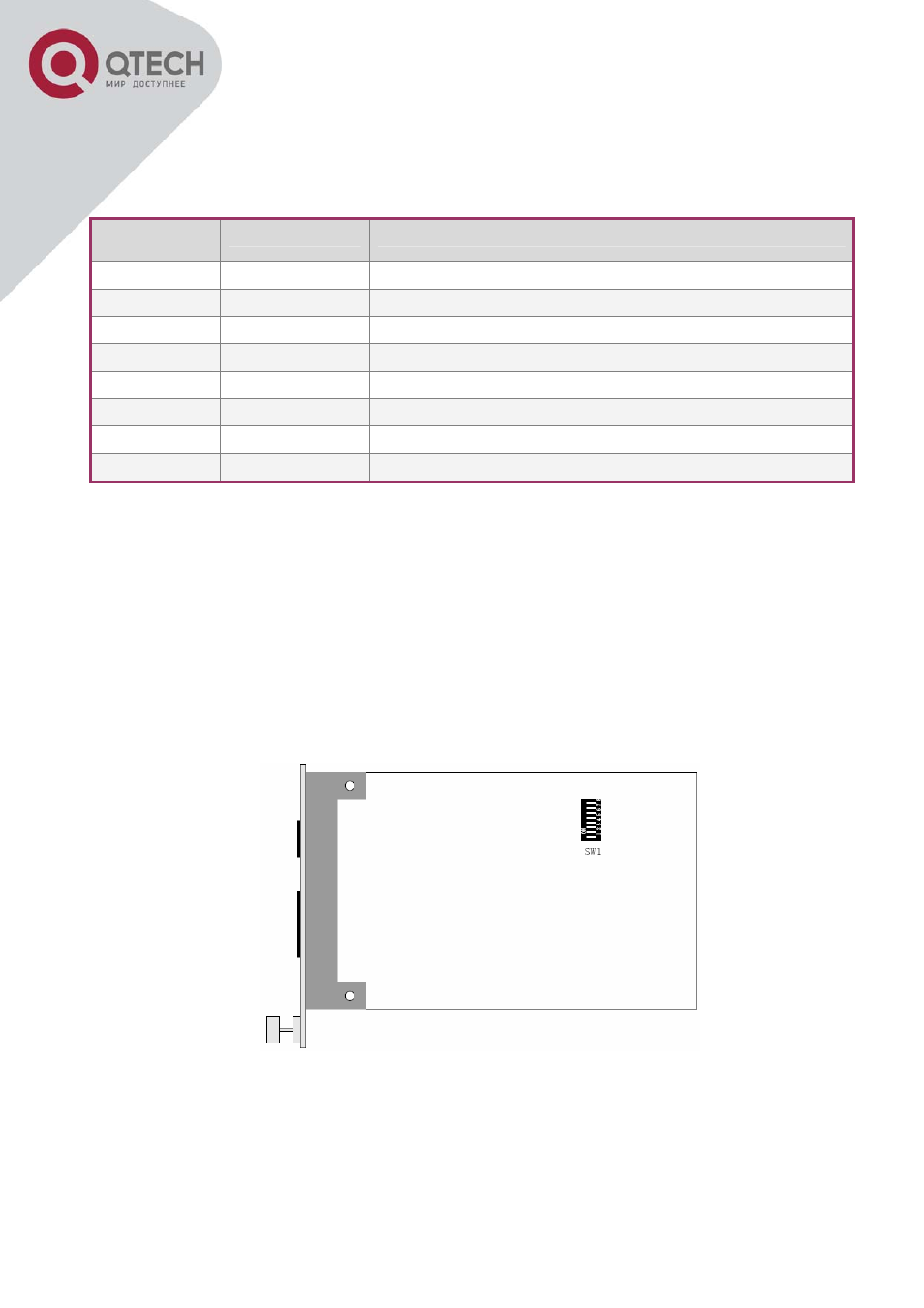

Рисунок 2 - Расположение колодки DIP переключателей SW1.
7
