Руководство пользователя
2. Описание изделия
5
www.qtech.ru
через адаптивный порт Uplink.
Ethernet кадры из двух клиентских портов (локальных, в случае их наличия, в
зависимости от модели) также отправляются через порт Uplink, но с более низким
уровнем приоритета, чем данные потоков E1.
В обратном направлении данные из порта Uplink сортируются в Ethernet switch. Данные
кроме Е1 передаются локальным портам Ethernet (в случае их наличия, зависит от
модели). Пакеты, содержащие данные Е1, посылаются в TDM/Packet обработку для того,
чтобы повторно собрать оригинальный поток данных ивосстановить синхронизацию E1,
которая является основным элементом устройства.
2.3. Топология точка-точка

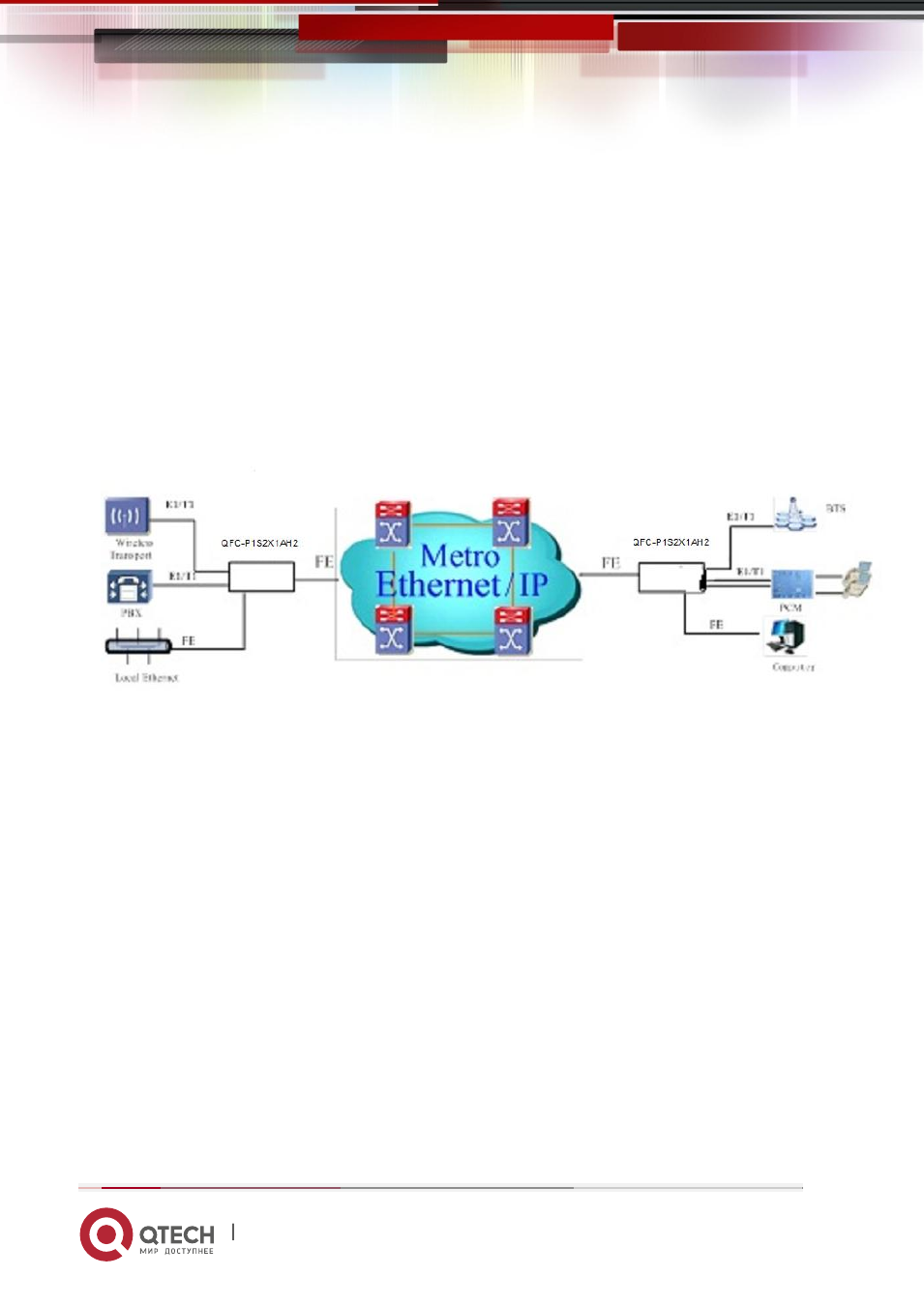

Рисунок 1 – Топология «точка-точка»
На рисунке 1, представлена пара конверторов TDM-over-IP, обеспечивающих
прозрачную передачу пары потоков Е1 с голосовым трафиком, для передачи по
сетям пакетной коммутации, между BSC и базовой станцией, по топологии PTP, а
также PCM мультиплексором и PBX.
