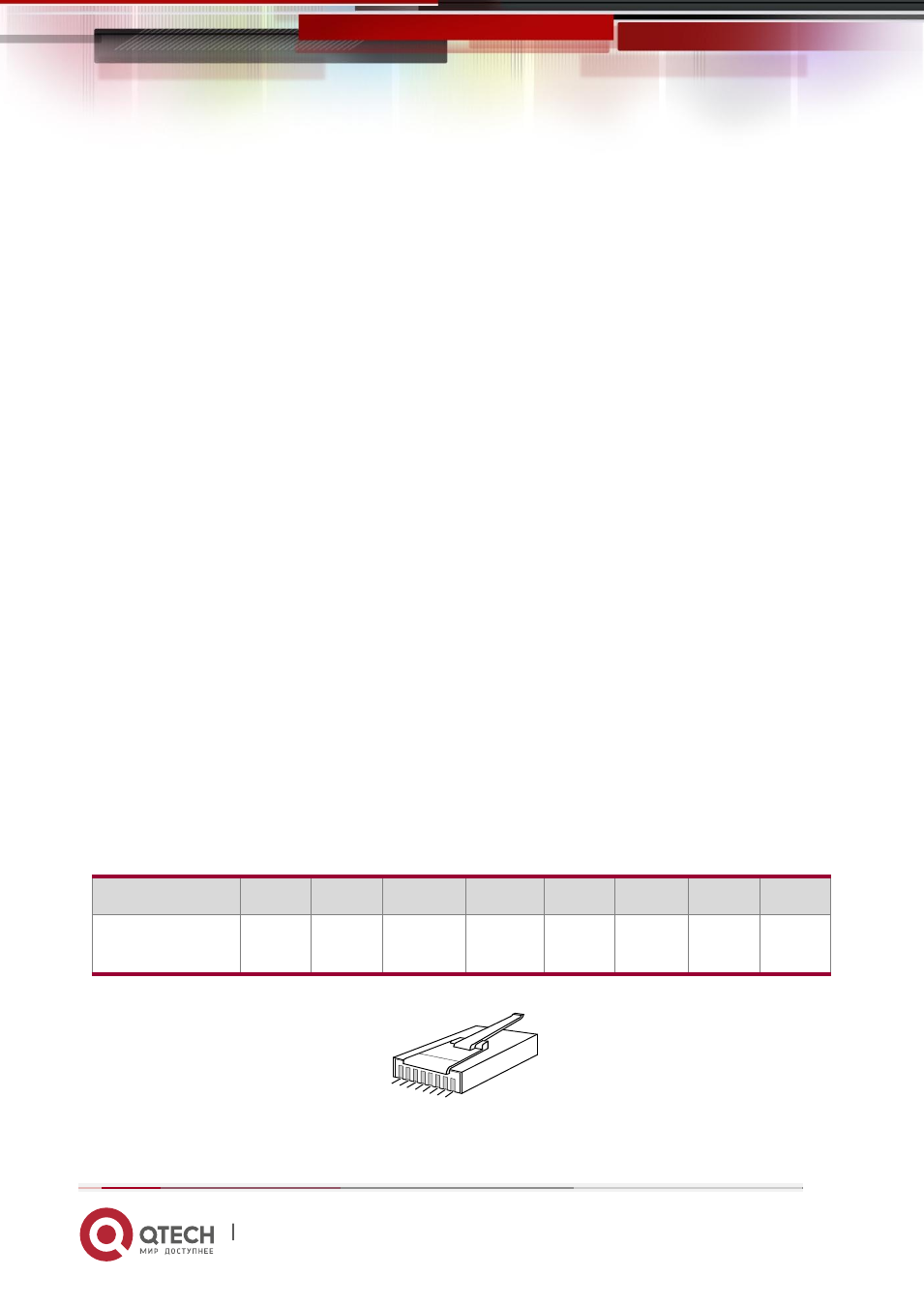

Руководство пользователя
5. Инсталляция конвертора
14
www.qtech.ru
5. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА
5.1. Подготовка изделия к работе
Для установки изделия необходимо его распаковать и внешним осмотром убедиться в
отсутствии поломок и деформаций.
Корпус изделия не должен иметь повреждений. При работе со снятой верхней крышкой
изделие необходимо обесточить и принять меры по защите компонентов от воздействия
статического электричества. Следует надеть на запястье антистатический браслет,
подключенный к шине заземления.
5.2. Подключение электропитания
При подключении питания -48 вольт, необходимо подключить контакт PGND к шине
защитного заземления, далее подключить контакт BGND и в последнюю очередь контакт
-48V. Несоблюдение полярности при подключении питания приводит к потере
работоспособности оборудования.
При подключении питания 220 вольт, необходимо соединить разъём электропитания
конвертора с сетевой розеткой, поставляемым в комплекте кабелем электропитания.
При подключении электропитания, должен светиться индикатор PWR.
5.3. Подключение интерфейса Е1
Для подключения оборудования к портам первичных цифровых потоков 2048 кбит/с на
передней
панели
установлены
разъемы
RJ-45.
Необходимо
выбрать
DIP-
переключателем режим сопротивления работы порта Е1: 120 Ом или 75 Ом.
Соединение производится в соответствии с таблицей 4 и рисунком 5 симметричным
экранированным кабелем с волновым сопротивлением 120 Ом (кабель не входит в
комплект поставки). Для безошибочной работы затухание соединительного кабеля не
должно превышать 6 дБ на частоте 1024 кГц.
Таблица 5
№ контакта
1
2
3
4
5
6
7
8
Назначение
IN-
Е1
IN+
Е1
Земля
OUT+
Е1
OUT-
Е1
Земля
-
-
8
1
Рисунок 5
