10. СХЕМЫ БАЗОВЫХ ПРИМЕНЕНИЙ
Медиаконвертор
QFC-MMSTM1-xR1 может применяться в следующих схемах:
Для соединения двух сетевых узлов SDH, уровня STM-1, один из которых имеет оптический, а второй
электрический интерфейсы, рисунок 5.

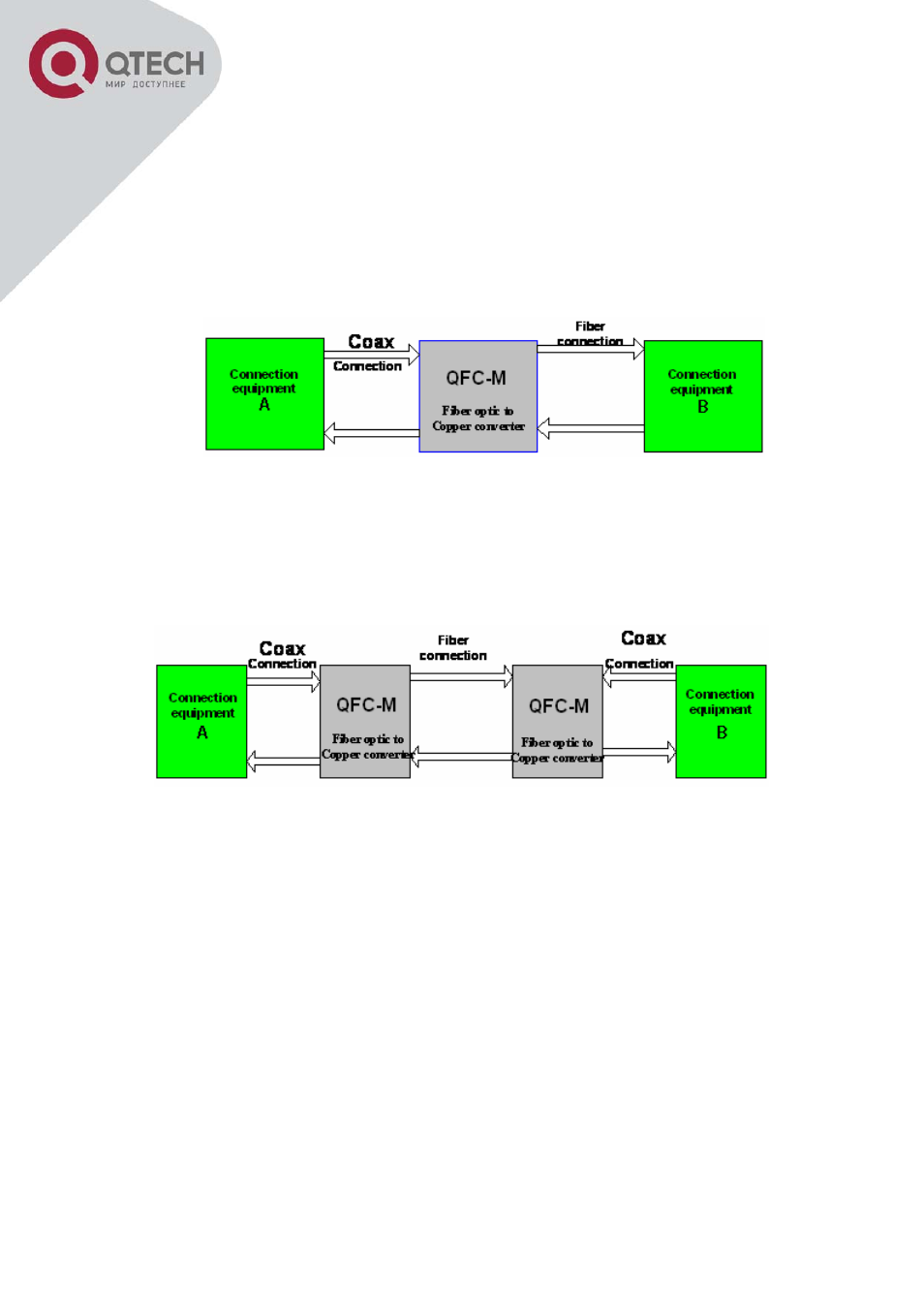

Рисунок 5 – Применение медиаконвертора в качестве консолидирующего устройства
Для соединения двух сетевых узлов SDH, уровня STM-1, с медными интерфейсами, для обеспечения
передачи сигналов через оптические каналы связи, на большие расстояния (не сравнимые с медными
интерфейсами), рисунок 6.
Рисунок 6 – Использование в качестве устройств по организации протяжённой оптической магистрали
11. ТИПЫ ОПТИЧЕСКИХ И ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
11.1. ДЛЯ ОПТИЧЕСКИХ ПОРТОВ
Для модуля QFC-MMSTM1-1R1: 62,5/125 нм или 50/125 нм MMF.
Для модулей QFC-MMSTM1-2R1, QFC-MMSTM1-3R1, QFC-MMSTM1-4R1: 9/125нм SMF.
11.2. ДЛЯ МЕДНЫХ ПОРТОВ
Необходимо использование медного коаксиального кабеля, подобно SYV-75-2-2, для расстояний, не
превышающих 200 метров.
