8. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
6
8.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

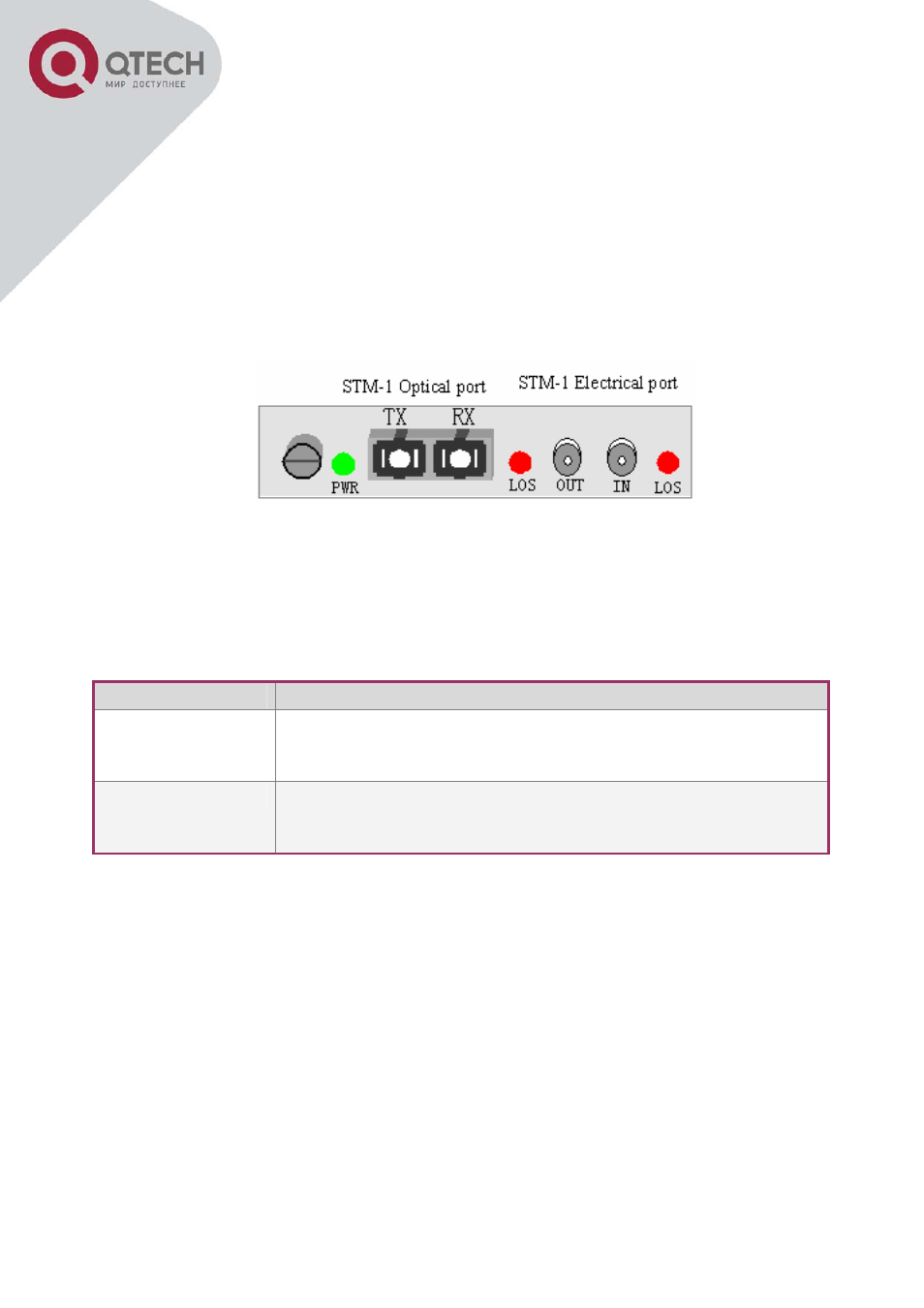

Рисунок 1 – Фронтальная панель мультиплексора
8.2. СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Индикатор
Описание
PWR
Индикатор электропитания.
Горит: рабочее состояние.
Погашен: проблемы с электропитанием.
LOS
Индикаторы потери сигнала на оптическом и электрическом портах STM-1 соответственно.
Горит: отсутствие оптического или электрического сигнала.
Погашен: рабочее состояние.
9. УСТАНОВКА ЗАВОРОТОВ
Функция установки заворотов по интерфейсам возможна с использованием программного обеспече-
ния. На приведённых ниже изображениях, рисунок 2 – рисунок 4, представлены возможные вариан-
ты заворотов.
