Техническое описание
2. Физические характеристики
11
www.qtech.ru
2.2.1 Разъём питания

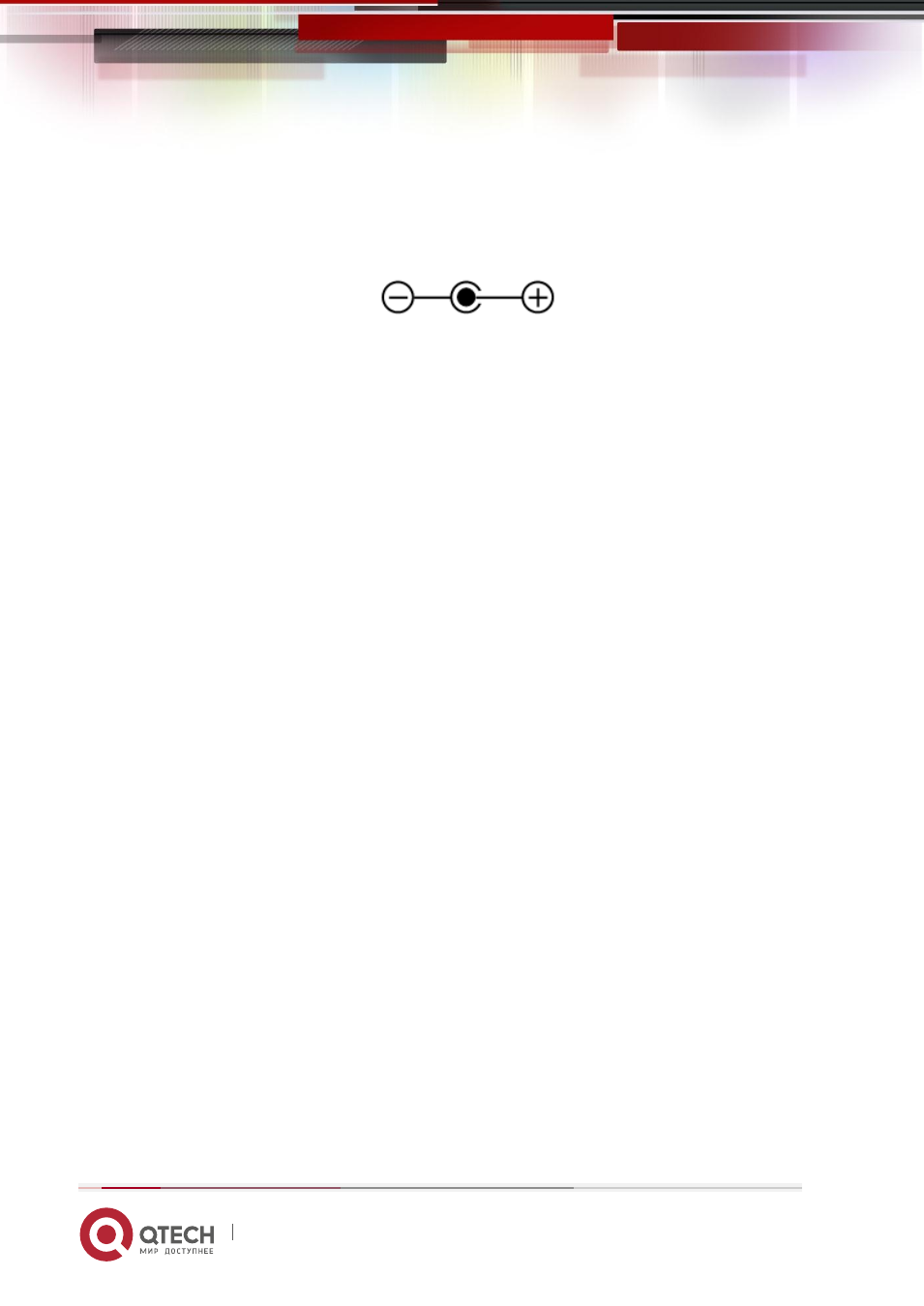

QFR-200-4T-W поддерживает питание DC12В, как показано на схеме ниже. Параметры
адаптера питания – DC12В/10,5А.
2.2.2 Кнопка WPS
Кнопка WPS предназначена для следующих действий:
Нажмите и удерживайте кнопку WPS в течение 2 секунд во время обычной работы
устройства для быстрого подключения сетевого устройства по беспроводной сети
через WPS.
Нажмите и удерживайте кнопку WPS более, чем 3 секунды для отключения
модуля Wi-Fi.
2.2.3 Порты 10BASE-T/100BASE-TX
На задней панели QFR-200-4T-W расположены 4 LAN-порта 10BASE-T/100BASE-TX,
имеющие 8-пиновый модульный разъём RJ45. Разъёмы портов выполнены в виде
интерфейса MDI-X (интерфейс, зависящий от передающей среды с перекрестным
соединением). Порты соединены прямым кабелем с сетевым контроллером интерфейсов
в узле сервера или Ethernet-хаба. Если оборудование QFR-200-4T-W подключается к хабу
или коммутатору, необходимо использовать кабель crossover, если MDI-соединение не
существует на соответствующем порту связанного сетевого устройства.
Порты оборудования QFR-200-4T-W применяют функцию авто распознавания портов,
работающих на скоростях 10 и 100 Мб/с и принадлежащих связанным сетевым
устройствам. Данные порты поддерживают стандарт IEEE 802.3u Auto Negotiation. Это
означает, что если на другом конце порт с поддержкой данного стандарта, то оба порта
автоматически устанавливают оптимальную скорость и режим дуплекса. Также порты
поддерживают полу-дуплекс и полный дуплекс со скоростью передачи данных 10 и 100
Мб/с.
Примечание:
Используйте медную неэкранированную витую пару 5 категории (UTP) для подключения
к портам 10BASE-T/100BASE-TX.
2.2.4 Порт SFP
На корпусе QFR-200-4T-W размещён один порт SFP с WAN, поддерживающий сторонние
модули SFP.
