2. ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Передняя панель

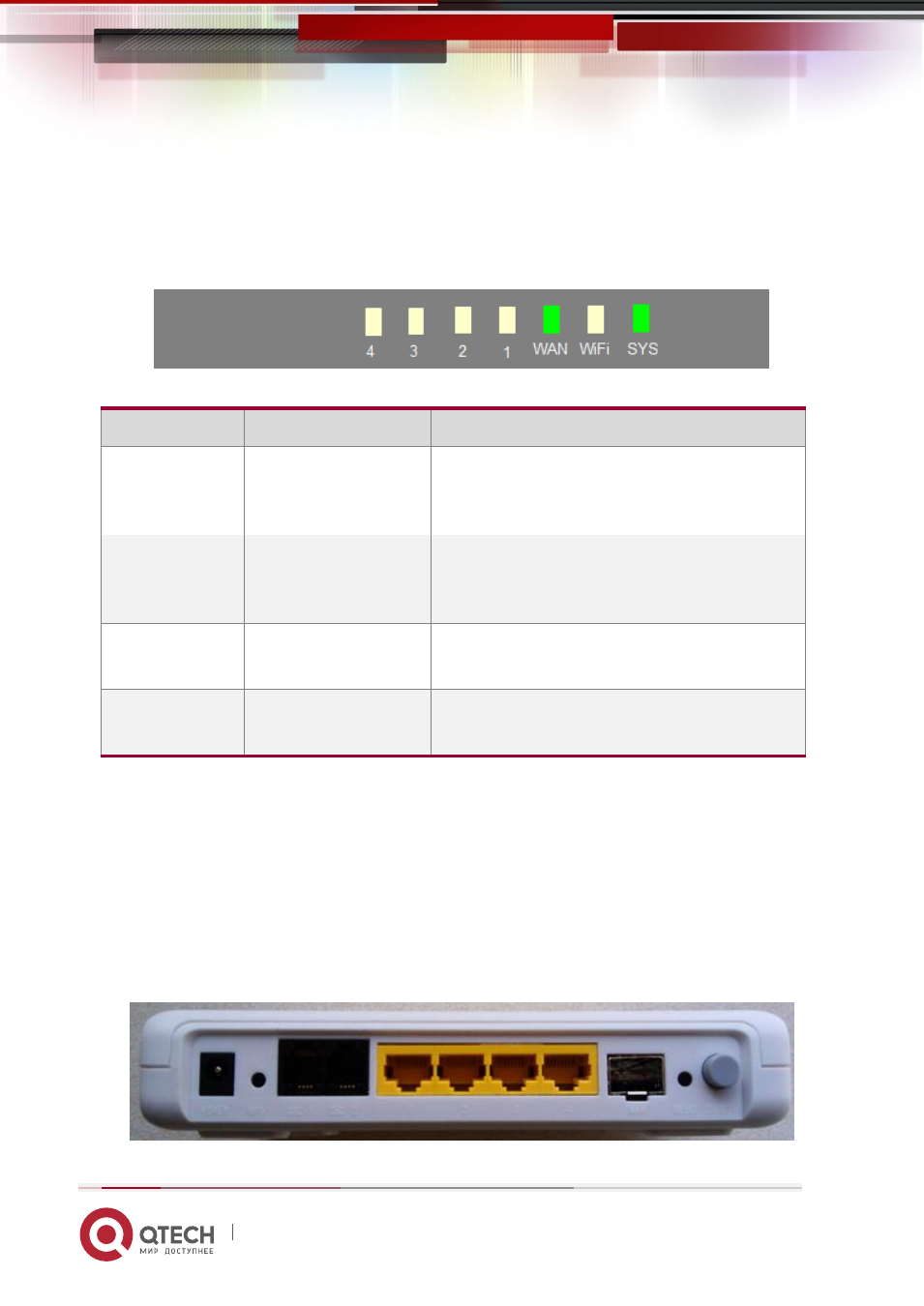

Передняя панель QFR-200-4T-W выглядит, как представлено на рисунке ниже.
Индикаторы панели описаны в таблице.
Индикатор Цвет Значение
LAN1-4
Зелёный
 Горит – соединение установлено.
 Не горит – соединения нет.
 Мигает – передача данных.
WAN
Зелёный
 Горит – соединение установлено.
 Не горит – соединения нет.
 Мигает – передача данных.
WiFi
Зелёный
 Горит – Wi-Fi включён.
 Не горит – Wi-Fi отключён.
SYS
Красный/Зелёный
 Красный – питание включено.
 Зелёный – успешный запуск устройства.
2.2. Задняя панель
На задней панели расположены следующие элементы:
 Разъём питания.
 Кнопка WPS.
 2 порта POTS.
 4 порта RJ45 10BASE-T/100BASE-TX.
 Порт SFP с WAN.
 Кнопка Reset.
 Кнопка питания.
