8
Шаг
3
Телевизор
Видео кабель
!
!
!
!

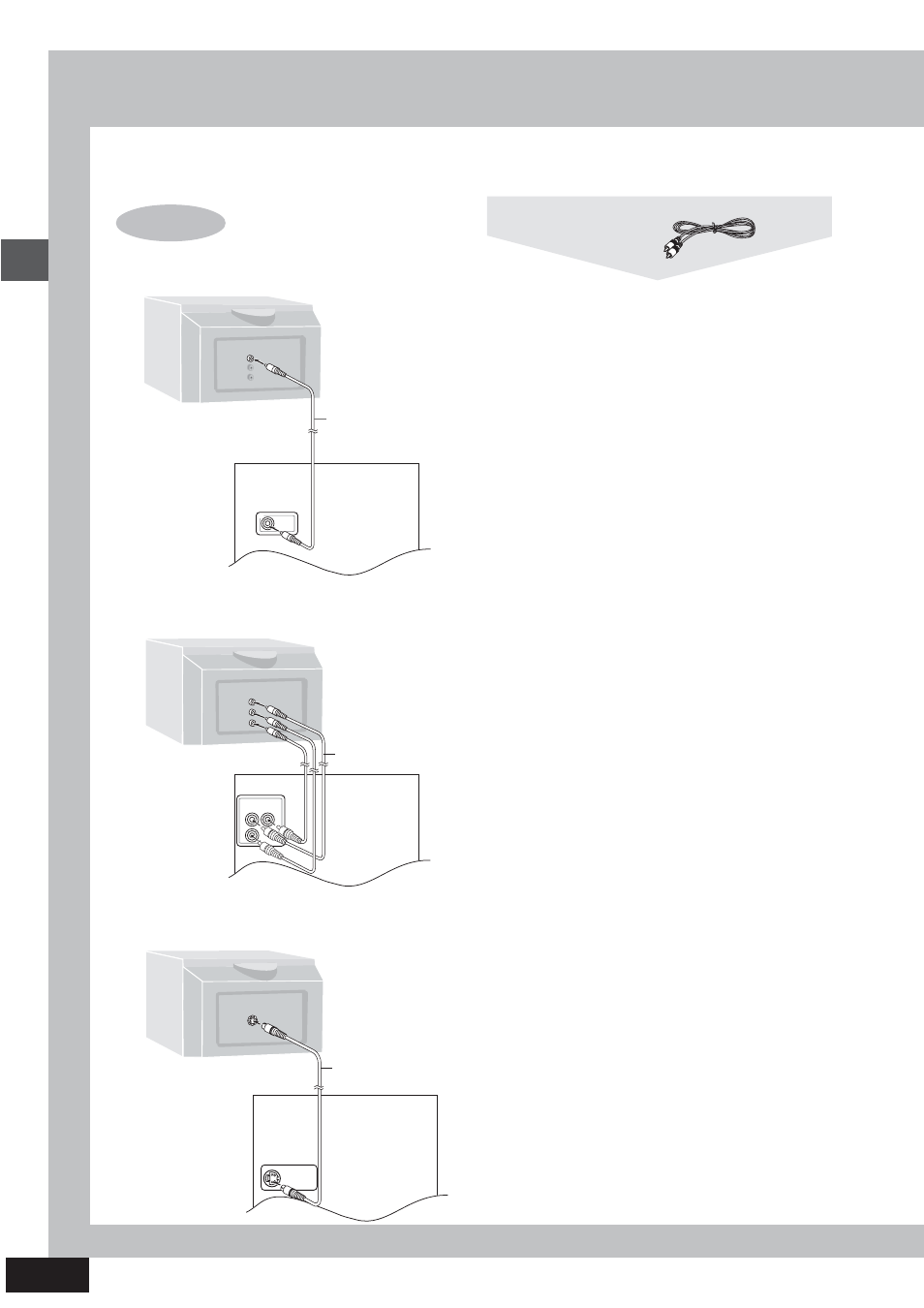

! Подключение телевизора с разъемом VIDEO IN
Телевизор (не входит в
комплект поставки)
Тыловая панель
аппарата
Видео кабель
(входит в комплект
поставки)
Подключайте аппарат к телевизору напрямую
Не подключайте аппарат через видеокассетный магнитофон,
так как в связи с использованием функции защиты от
копирования качество изображения может быть ухудшено.
!
!
!
!
! Подключение телевизора с разъемами COMPONENT VIDEO IN
Тыловая панель
аппарата
Видео кабели (не
входят в комплект
поставки)
Разъемы COMPONENT VIDEO OUT
Данные разъемы можно использовать для чересстрочной
развертки, обеспечивающей лучшее качество изображения,
чем при подключении через разъем S VIDEO OUT. При
подключении через эти разъемы выходные сигналы разности
цвета (Рв/Рr) и сигнал яркости (Y) выводятся по отдельности,
что обеспечивает высокую яркость и чистоту цветов
воспроизведения. Описание компонентных видео входных
разъемов зависит от телевизора или монитора (например, Y/
Pв/Рr, Y/B-Y/R-Y, Y/Cв/Сr). Подключайте к р азъемам такого же
цвета.
!
!
!
!
! Подключение к телевизору с разъемом S VIDEO IN
S видео кабель (не
вх одит в комплект
поставки)
Тыловая панель
аппарата
Терминал S VIDEO OUT
Использование терминала S VIDEO позволяет получить более
красочное изображение, чем при использовании терминала
VIDEO OUT, за счет разделения сигнала цветности (С) и
сигнала яркости ( Y). (Фактические результаты зависят от
телевизора).
VIDEO
IN
VIDEO
OUT
COMPONENT
VIDEO IN
S VIDEO
OUT
COMPONENT
VIDEO OUT
P
R
P
B
Y
Y
P
B
P
R
S VIDEO
IN
Простая
у
становка
