Подключение динамиков и выбор напряжения, Простая у становка – Инструкция по эксплуатации Panasonic SC-VK70D RU
Страница 7
7
R
L
VK70D
+
L
R
L
R
(8
)
TO
SB-PS810
MAIN
SPEAKERS
(6
)
TO
SB-VK70
VK80D
+
L
R
L
R
(8
)
(8
)
(6
)
(6
)
TO
SB-PS810
TO
SB-PC810
TO
SB-VK80
TO
SB-WVK80
VK90D
+
L
R
L
R
L
R
L
R
(8
)
(8
)
(6
)
(12
)
(6
)
TO
SB-PS810
TO
SB-PC810
TO
SB-VK90
TO
SB-WVK80
VOLT ADJ
127 V 110 V 220-230 V 240 V
220
I V
230
Шаг
2

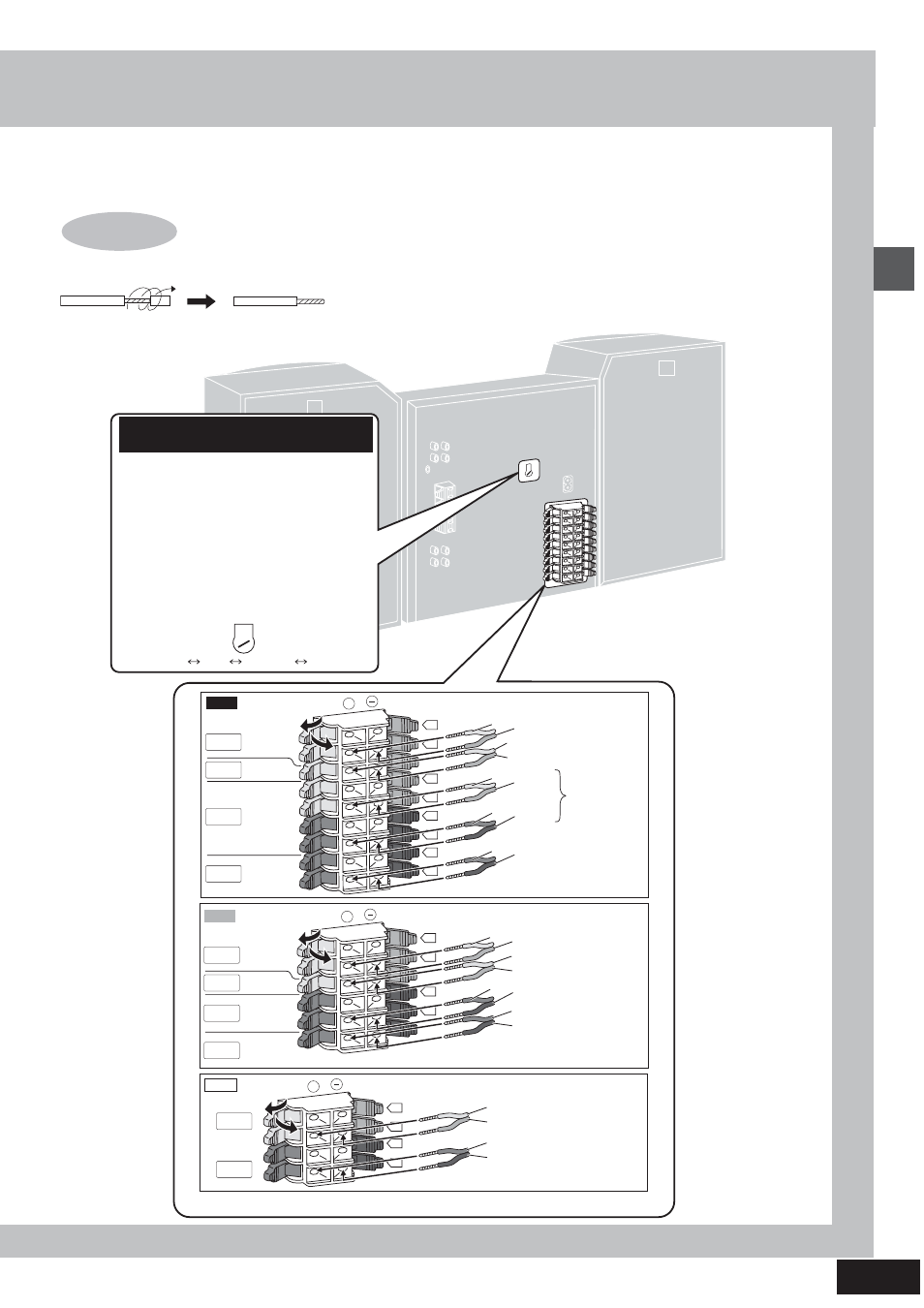

Подключение динамиков и выбор напряжения
Скрутите и снимите винил по краям проводов динамиков.
Для Ближнего Востока, Южной
Африки и Юго-Восточной Азии
Перед подключением сетевого шнура питания,
установите напряжение.
Переключатель напряжения
С помощью отвертки с плоским концом поверните
переключатель напряжения на тыловой панели в
соответствующее положение и установите на
напряжение, используемое в данном регионе.
Если напряжение питания в вашем регионе
115 В или 120 В, установите переключатель
напряжения следующим образом:
•••••
Для 115 В: установите на 110 В.
•••••
Для 120 В: у становите на 127 В.
Серый
Серый
Красный
Красный
Синий
Серый
Синий
Синий
Черный
Черный
Тыловой
динамик
(правый)
Центральный
динамик
Фронтальный
динамик
(правый)
Сабвуфер
(правый)
Серый
Красный
Синий
Серый
Синий
Черный
Красный
Черный
Тыловой
динамик
(правый)
Центральный
динамик
Фронтальный
динамик
(правый)
Сабвуфер
(правый)
Серый
Синий
Красный
Черный
Тыловой
динамик
(правый)
Фронтальный
динамик
(правый)
Левую сторону (L) подключите аналогичным образом.
SURROUND
CENTER
HIGH
MAIN
LOW
SUBWOOFER
SUBWOOFER
SURROUND
CENTER
MAIN
SURROUND
SPEAKERS
Простая
у
становка
