8

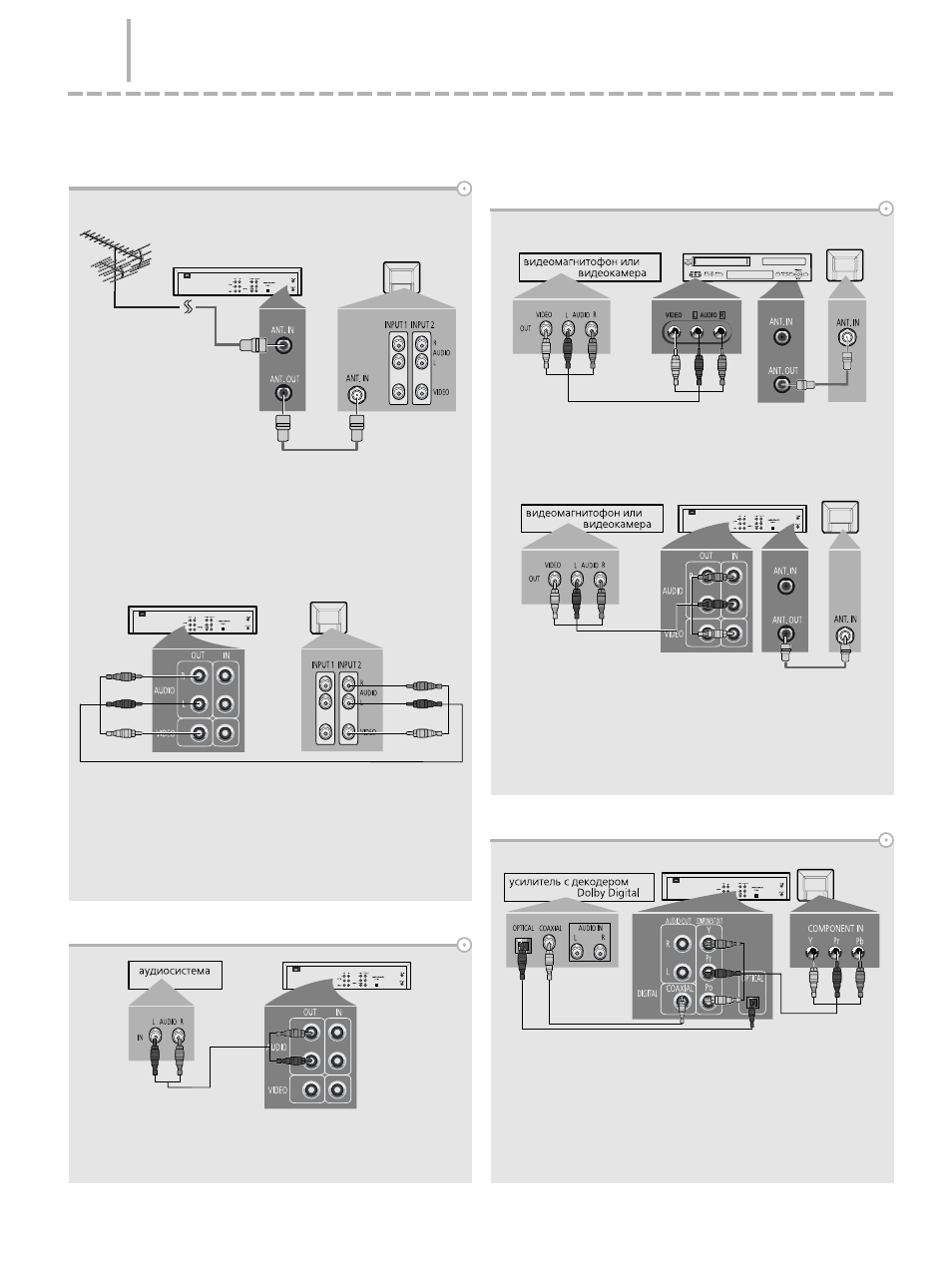

ПОДКЛЮЧЕНИЕ
Перед подключением убедитесь в том, что все подключаемые устройства выключены, а штепсельные вилки извлечены из
розеток электропитания.
ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕРЫ
ИЛИ ВИДЕОМАГНИТОФОНА
Отсоедините антенный кабель от вашего телевизора и вставьте его в
разъем ”ANT. IN” (антенный вход) на задней панели проигрывателя.
При помощи RF кабеля соедините разъем ”ANT. OUT” (антенный выход)
на задней панели проигрывателя с разъемом для антенны на телевизоре.
Для просмотра/записи с видеокамеры или воспроизводящего видеомаг
нитофона, подключите проигрыватель к видеомагнитофону или видео
камере, по одному из вариантов, используя AV (аудио/видео) кабель с
разъемами типа ”тюльпан”.
Используя RF кабель соедините разъем ”ANT. OUT” (антенный выход) на
задней панели проигрывателя с разъемом для антенны на телевизоре.
Последовательно нажимая кнопку [INPUT] выберите входящий сигнал
(AV.F разъемы передней панели; AV разъемы задней панели)
Для получения лучшего качества изображения и звука, чем при использо
вании RF кабеля, подключите проигрыватель к телевизору используя AV
(аудио/видео) кабель с разъемами типа ”тюльпан”.
Чтобы увидеть изображение с проигрывателя, нажмите кнопку телеви
зионного канала зарезервированного для проигрывателя, или кнопку
[AV] на телевизоре.
первый вариант
первый вариант
второй вариант
второй вариант
ПОДКЛЮЧЕНИЕ К АУДИОСИСТЕМЫ
Для получения лучшего качества звука при прослушивании DVD или
Hi Fi видеокассет, подключите проигрыватель к аудиосистеме используя
аудиокабель с разъемами типа ”тюльпан”.
ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ
Подключите проигрыватель к телевизору используя видеокабель с компо
нентными видео соединениями [Y,Pb,Pr] (в комплект поставки не входит)
с тем, чтобы получить наиболее качественное изображение.
Если вы желаете, чтобы звук воспроизводился через усилитель с циф
ровой обработкой звука, подключите усилитель с цифровой обработкой
звука к проигрывателю испольуя цифровой коаксиальный или цифровой
оптический аудиокабель.
