УКАЗАТЕЛЬ

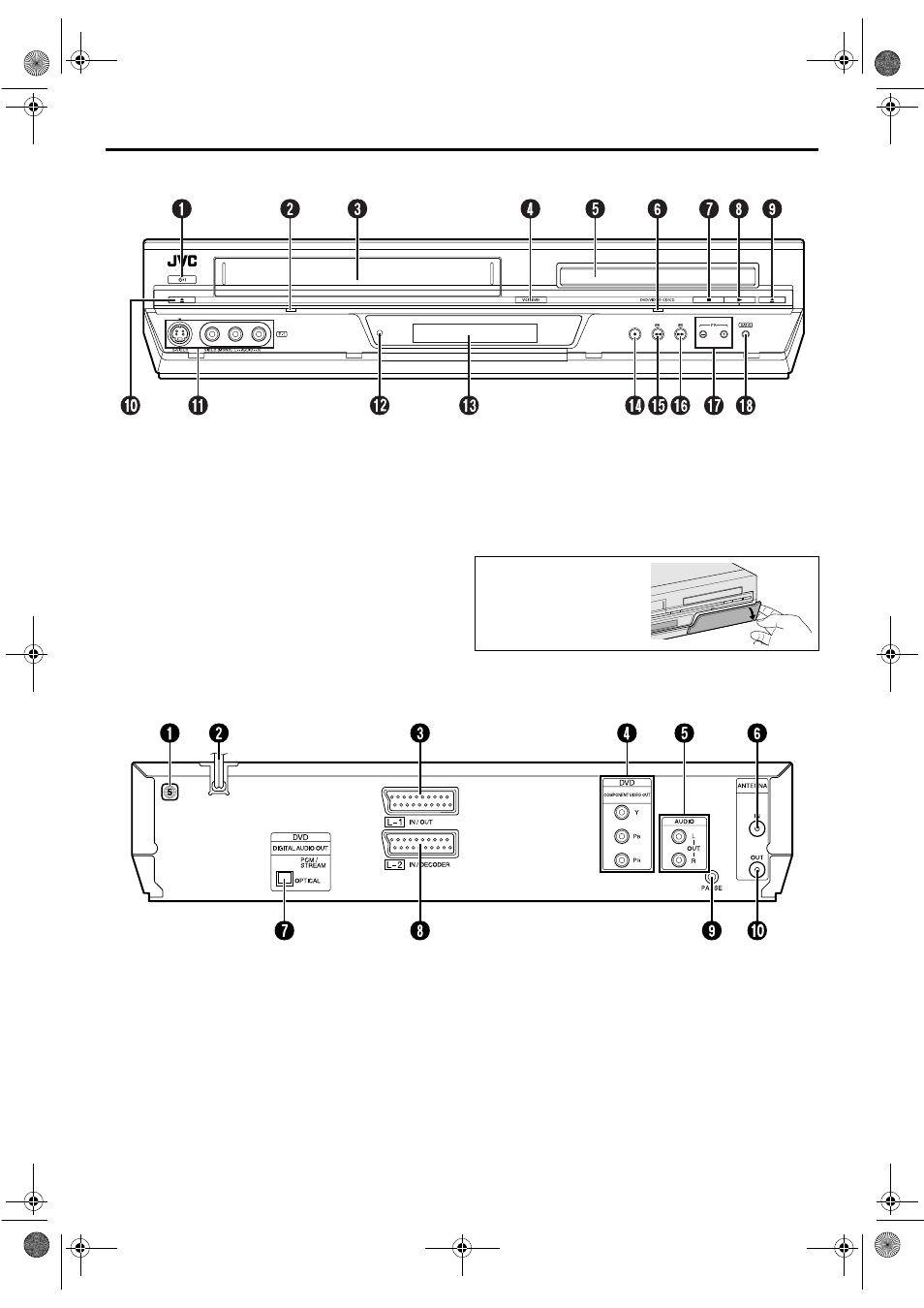

ВИД СПЕРЕДИ
A Кнопка STANDBY/ON (ожидание/вкл.) (
1)
B Индикатор видеомагнитофона (VCR)
C Отверстие загрузки кассеты
D Кнопка VCR/DVD
E Лоток для дисков
F Индикатор DVD
G Кнопка остановки (
8)
H Кнопка воспроизведения (
4)
I Кнопка открытия/закрытия лотка для дисков
DVD (
x)
J Кнопка извлечения кассеты (
x)
K Входные разъемы S-video/Video/Audio
(S-VIDEO/VIDEO/AUDIO)
L Окошко приемника ИК-луча
M Передняя дисплейная панель
N Кнопка записи (
7)
O Кнопка перемотки в обратном направлении
(
3)
P Кнопка перемотки в прямом направлении (
5)
Q Кнопка программы (PR +/–)
R Кнопка автоматического программирования
спутниковой программы (SAT
#)
ВИД СЗАДИ
A Этикетка регионального номера
B Сетевой шнур
C Входной/выходной разъем L-1 (L-1 IN/OUT)
D Выходные разъемы компонентного видео сигнала
стр. 9 (Разъемы
передают выходные сигналы только тогда, когда
режим сканирования (
стр. 15) установлен в
положение “PROGRESSIVE” на деке DVD.)
ПРИМЕЧАНИЕ:
Аппарат не выводит сигналы одновременно с выходных
разъемов компонентного видео и входных/выходных
разъемов L-1. Изображение, которое Вы можете
видеть, является изображением, которое выбрано с
помощью кнопки
VCR/DVD на аппарате или на ПДУ.
E Выходной разъем аудио сигнала (AUDIO OUT (L/R))
F Входной разъем антенны (ANTENNA IN)
G Выходной разъем цифрового аудио сигнала
(DIGITAL AUDIO OUT)
H Входной разъем/разъем декодера L-2
(L-2 IN/DECODER)
* “ДEКOДEP” не функционирует в некоторых регионах.
I Разъем дистанционной паузы (PAUSE)
J Выходной разъем антенны (ANTENNA OUT)
Чтобы получить доступ к
разъемам или кнопкам,
закрытым крышкой,
потяните и откройте
крышку.
