13
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

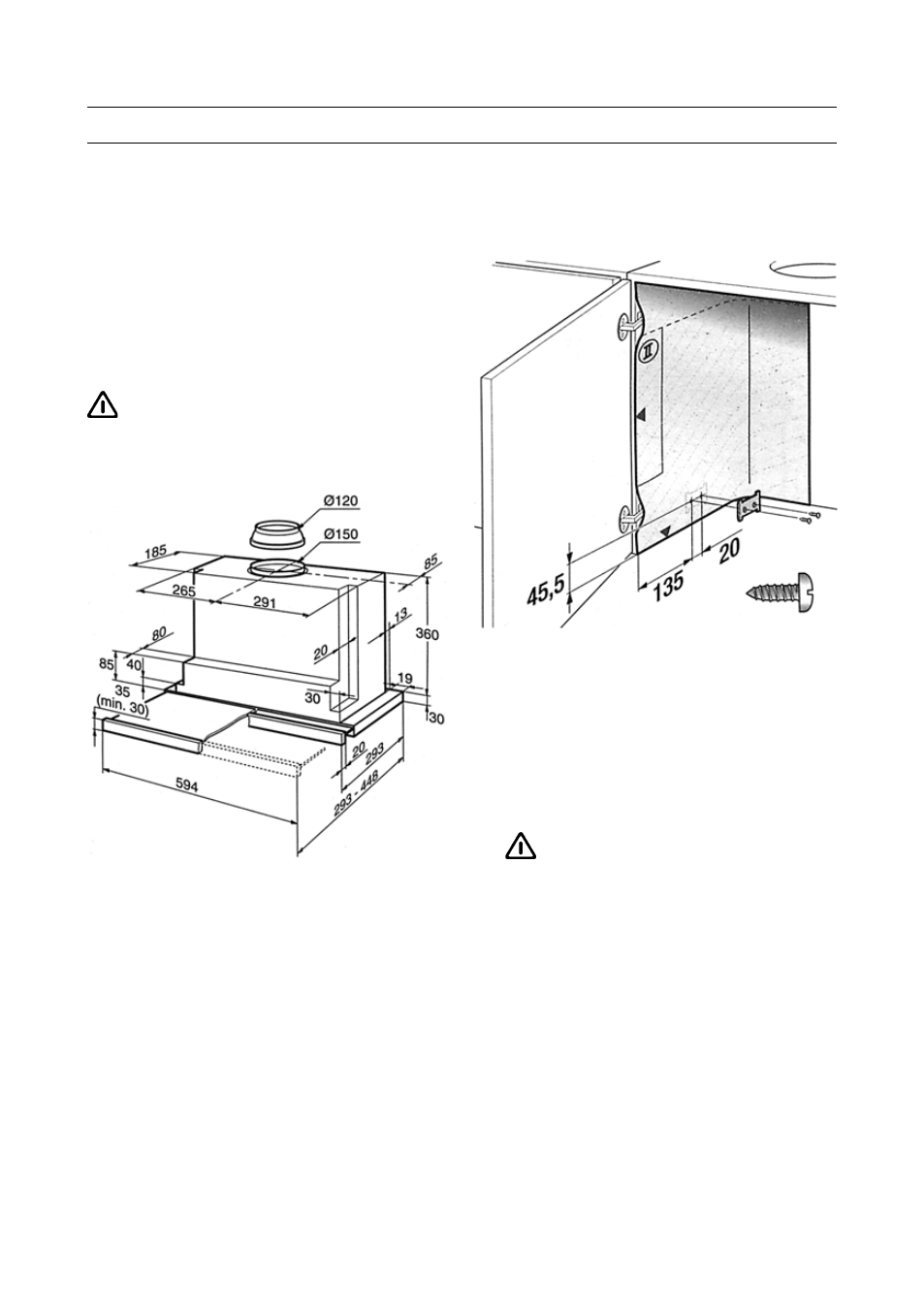

Эта вытяжка предусмотрена для встраива
ния в настенный шкаф следующих размеров:
ширина: 600 мм,
глубина: 293 350 мм,
высота:
не менее 435 мм.
При глубине шкафа более 293 мм вытяж
ку можно сдвинуть назад для того, чтобы ус
тановить перед вытяжкой, например, полоч
ку для приправ.
Для этого сдвиньте шаблон
ΙΙ ΙΙ ΙΙ ΙΙ ΙΙ назад на соот
ветствующее расстояние.
Должна быть обеспечена устойчивость
шкафа во время и после монтажа. Даже если
вытяжка встраивается в крайний шкаф ку
хонной стенки.
1. Отметьте на внутренней стенке шкафа
справа и слева по две точки крепления и
шилом проделайте в этих точках отвер
стия.
Подготовка настенного шкафа
Затем просверлите в этих местах отвер
стия диаметром 2 мм и максимальной
глубиной 10 мм.
Для разметки крепежных отверстий ис
пользуйте прилагаемый шаблон
ΙΙ ΙΙ ΙΙ ΙΙ ΙΙ.
2. Привинтите обе фиксирующие пласти
ны.
3. Навесьте на шкаф дверь и выровняйте
ее.
Обратите внимание на минималь
ное расстояние между вытяжкой и ва
рочной панелью! Рис. 1.
