Оптимальная эффективность вытяжки
обеспечивается при выполнении следу
ющих условий:
‰ Использование коротких и гладких вы
тяжных труб без резких изгибов.
‰ Использование минимального количе
ства колен.
‰ Использование труб с насколько воз
можно большими внутренними диамет
рами, а также использование колен труб
с большим радиусом.
‰ Круглые трубы:
Короткая вытяжная труба:
внутренний диаметр не менее 120 мм.
Длинная вытяжная труба:
внутренний диаметр не менее 150 мм.
‰ Трубы прямоугольного сечения дол
жны иметь площадь внутреннего се
чения, равную площади внутреннего
сечения соответствующих круглых труб.
Они не должны иметь резких изгибов.
В случае труб с внутренним диаметром
120 мм площадь внутреннего сечения
составляет примерно 113 см
2 .
В случае труб с внутренним диаметром
150 мм площадь внутреннего сечения
составляет примерно 177 см
2 .
‰ Если трубы имеют различные диа
метры: используйте герметизирующую
ленту.
‰ В случае эксплуатации вытяжки в режи
ме отвода воздуха обеспечивайте до
статочное поступление свежего воздуха.
Отвод воздуха назад:
Возможен только в высоком настенном
шкафу, если позволяют размеры вытяжной
трубы.
‰ Для этого следует проделать отверстие
в задней стенке настенного шкафа с вы
емкой для питающего кабеля.

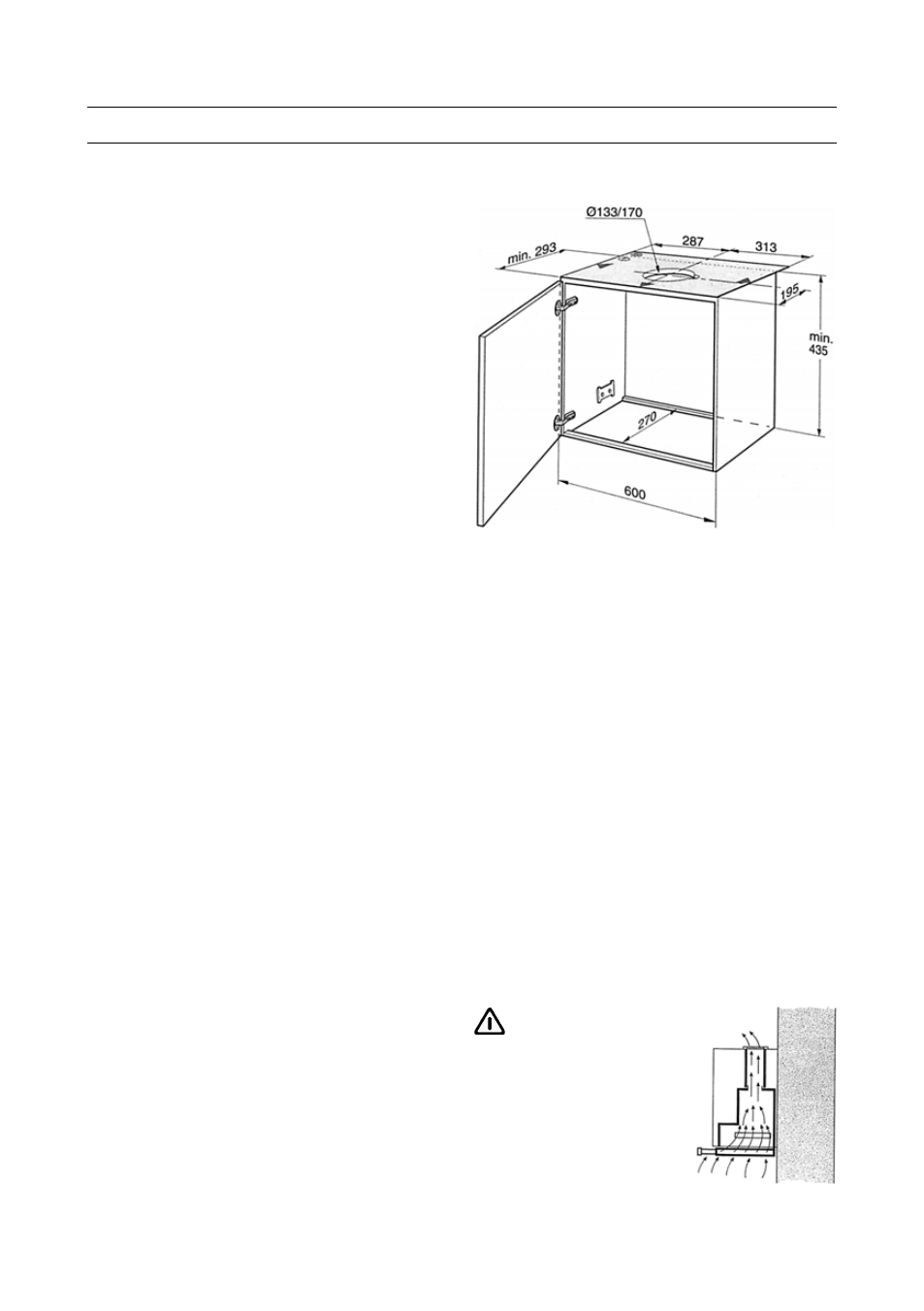

Отвод воздуха вверх
Перед монтажом
1. Для этого следует проделать отверстие
в верхней стенке настенного шкафа с вы
емкой для питающего кабеля. Шаблон
ΙΙΙΙΙ
прилагается.
2. В нижней стенке шкафа (если имеется)
нужно вырезать отверстие шириной не
менее 270 мм.
Подсоединение к вытяжной трубе
диаметром 150 мм:
‰ Установите вытяжную трубу непосред
ственно в выходном отверстии вытяжки.
Подсоединение к вытяжной трубе
диаметром 120 мм:
‰ Вставьте переходник для сужения кана
ла в отверстие для вытяжки воздуха.
‰ Присоедините вытяжную трубу к пере
ходнику для сужения канала.
Режим циркуляции воздуха
‰ Применяется, если нет возможности ис
пользовать режим отвода воздуха. При
этом используется угольный фильтр.
Полный комплект
для монтажа можно при
обрести в специализи
рованном магазине.
Соответствующие номе
ра принадлежностей
можно найти на стр. 18
данной инструкции.
