5

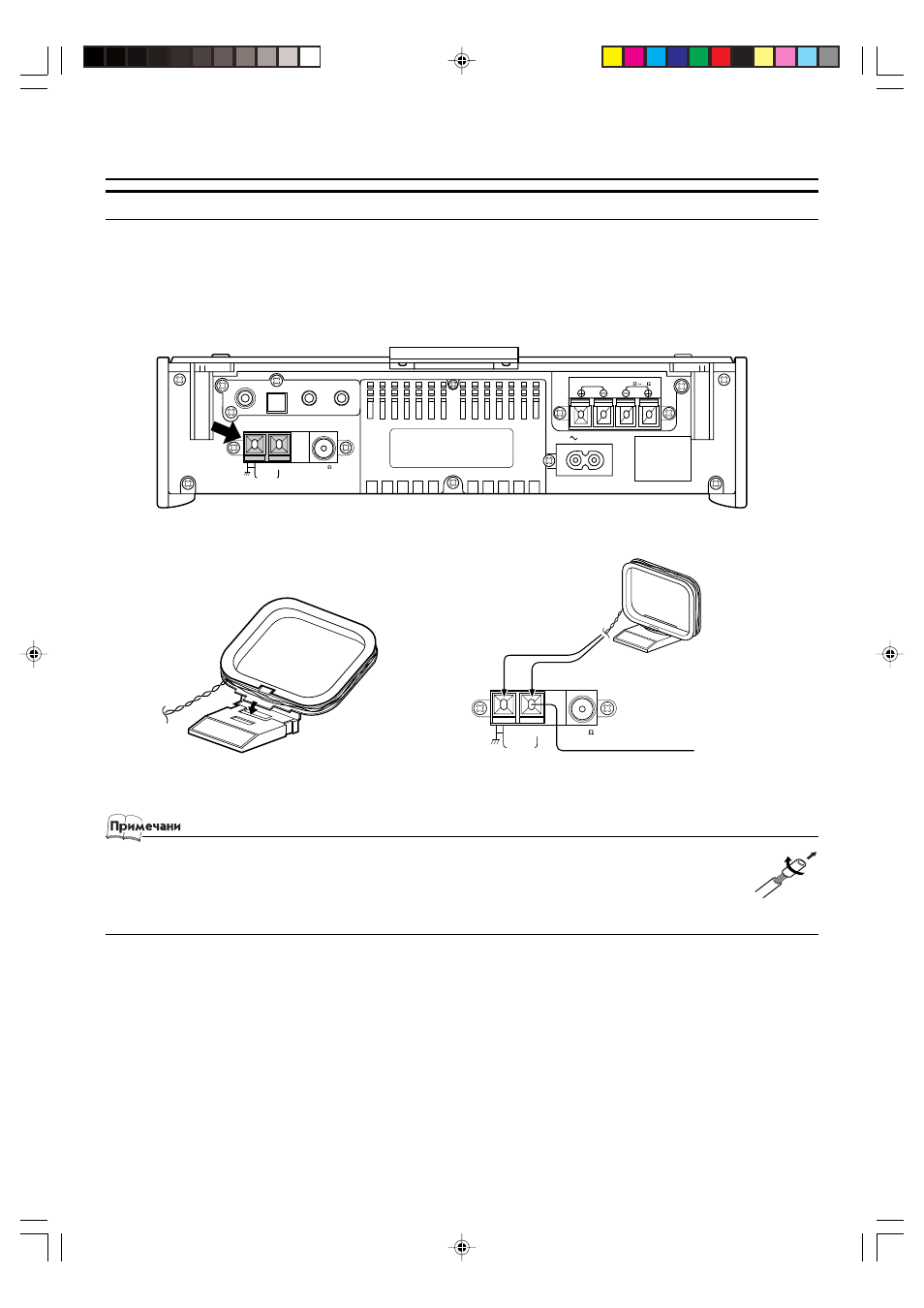

Подключение AM (MW/LW) антенны
Задняя панель основного аппарата (CA-FSSD1000R)
С чего начать
SUB WOOFER
CD DIGITAL OUT
ANTENNA
AM EXT FM(75 )
COAXIAL
AM LOOP
OUT IN
MD / AUX
SPEAKERS IMPEDANCE 4 16
R
AC IN
L
ANTENNA
AM EXT FM(75 )
COAXIAL
AM LOOP
Контурная АМ антенна (входит в комплект)
Вставьте выступы на антенне AM в отверстия на основании.
Наружный провод с
виниловым покрытием
Поверните антенну для наилучшего приема.
• Если провод контурной антенны АМ (MW/LW) имеет виниловое покрытие, удалите это покрытие,
скрутив виниловую изоляцию так, как показано на рисунке.
• Проверьте, что провода антенн не касаются других разъемов, соединительных шнуров и шнура
питания, так как это может значительно ухудшить качество приема.
• Если качество приема неудовлетворительное, вставьте в разъем АМ ЕХТ провод с виниловым
покрытием и вытяните его горизонтально. (Контурную АМ антенну следует оставить подключенной).
я
