Страница 11: С чего начать
7

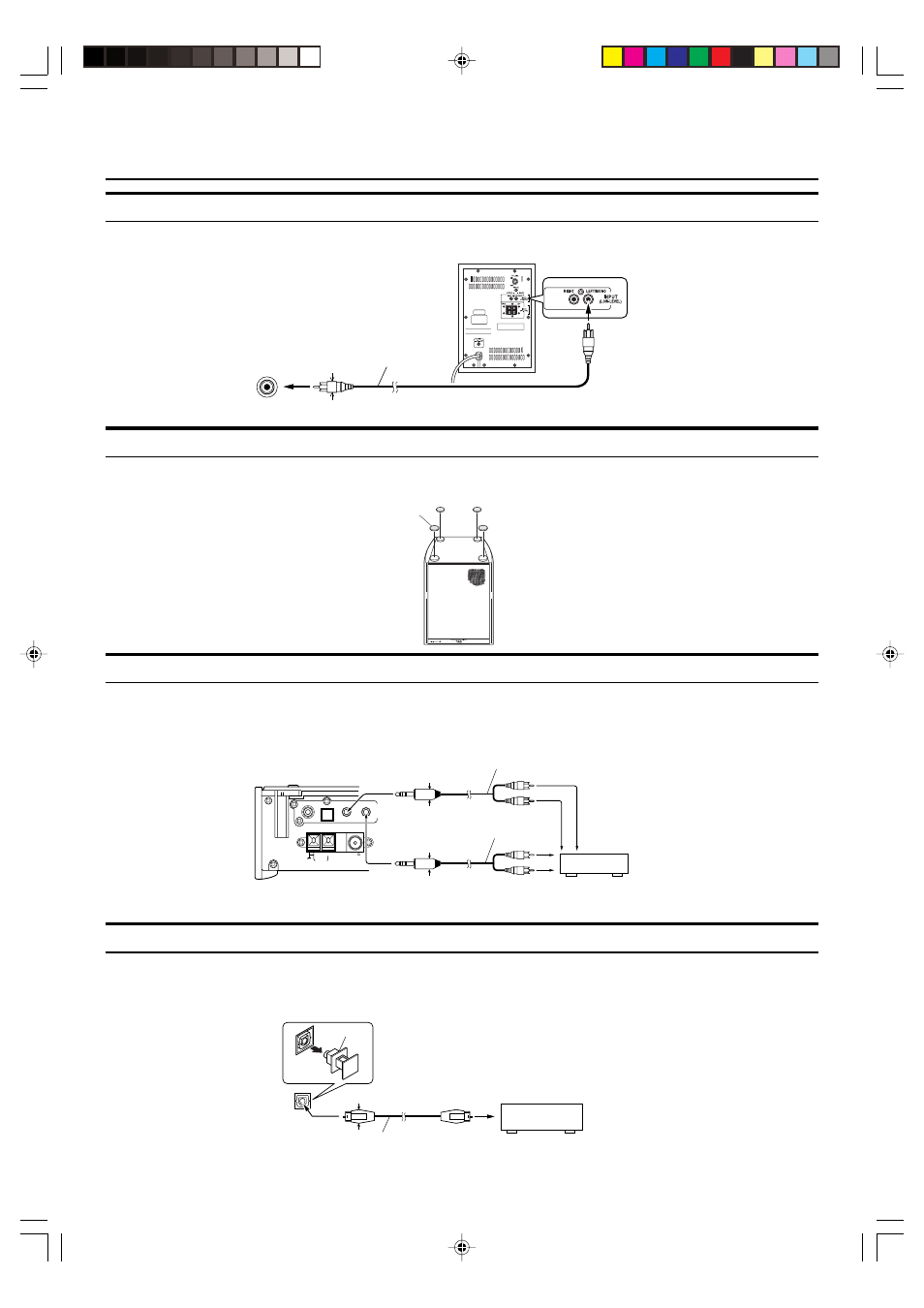

Подключение активного сабвуфера (SP-PW1000)
Вставьте один конец сигнального шнура (входит в комплект поставки) в разъем SUBWOOFER данной системы, а
другой в разъем LEFÒ/MONO INPUT на активном сабвуфере.
С чего начать
SUB WOOFER
*
SUB WOOFER
CD DIGITAL OUT
ANTENNA
AM EXT
FM(75 )
COAXIAL
AM LOOP
OUT
IN
MD / AUX
*
*
Прикрепление прокладок
Для защиты корпуса, предотвращения скольжения и снижения вибраций корпуса прикрепите на дно сабвуфера
(SP-PW1000) специальные прокладки, входящие в комплект поставки. Снимите с прокладки защитный слой и
приклейте ее на дно сабвуфера.
Сигнальный
шнур
Активный сабвуфер
* Используйте штекер диаметром не более 11 мм.
Прокладка
Подключение дополнительного оборудования
Подключите сигнальные шнуры (не входят в комплект поставки) к разъемам MD/AUX-OUT/IN данной системы и
выходным/входным разъемам дополнительного устройства записи минидисков, кассетной деки и т.д.
Теперь вы сможете прослушивать звучание дополнительного источника через данную систему или записывать
звучания компакт-диска или радиоприемника данной системы на дополнительное оборудование.
* Используйте штекер диаметром 11 мм или менее.
Сигнальный шнур (не входит в комплект)
Стерео
мини-штекер
Макс. 11 мм
Стерео мини-штекер
Штырьковый штекер х 2
Штырьковый
штекер х 2
Сигнальный шнур (не входит в комплект)
Макс. 11 мм
Устройство записи
минидисков или кассетная
дека (не входят в комплект)
Подключение минидисковой деки и т.п. (цифровой выход)
Снимите с разъемов защитные колпачки и вставьте один конец оптического цифрового шнура (не входит в комплект) в
разъем CD DIGITAL OUT системы, а другой во входной разъем минидисковой деки или другого оборудования.
Можно записывать цифровой выходной сигнал с проигывателя компакт-дисков данной системы на минидисковую
деку и т.п.
Макс. 11 мм
CD DIGITAL OUT
*
* Используйте штекер диаметром 11 мм или менее.
Макс. 11 мм
Минидисковая дека
или другое оборудование
(не входят в комплект)
Оптический цифровой шнур (не входит в комплект)
Крышка
