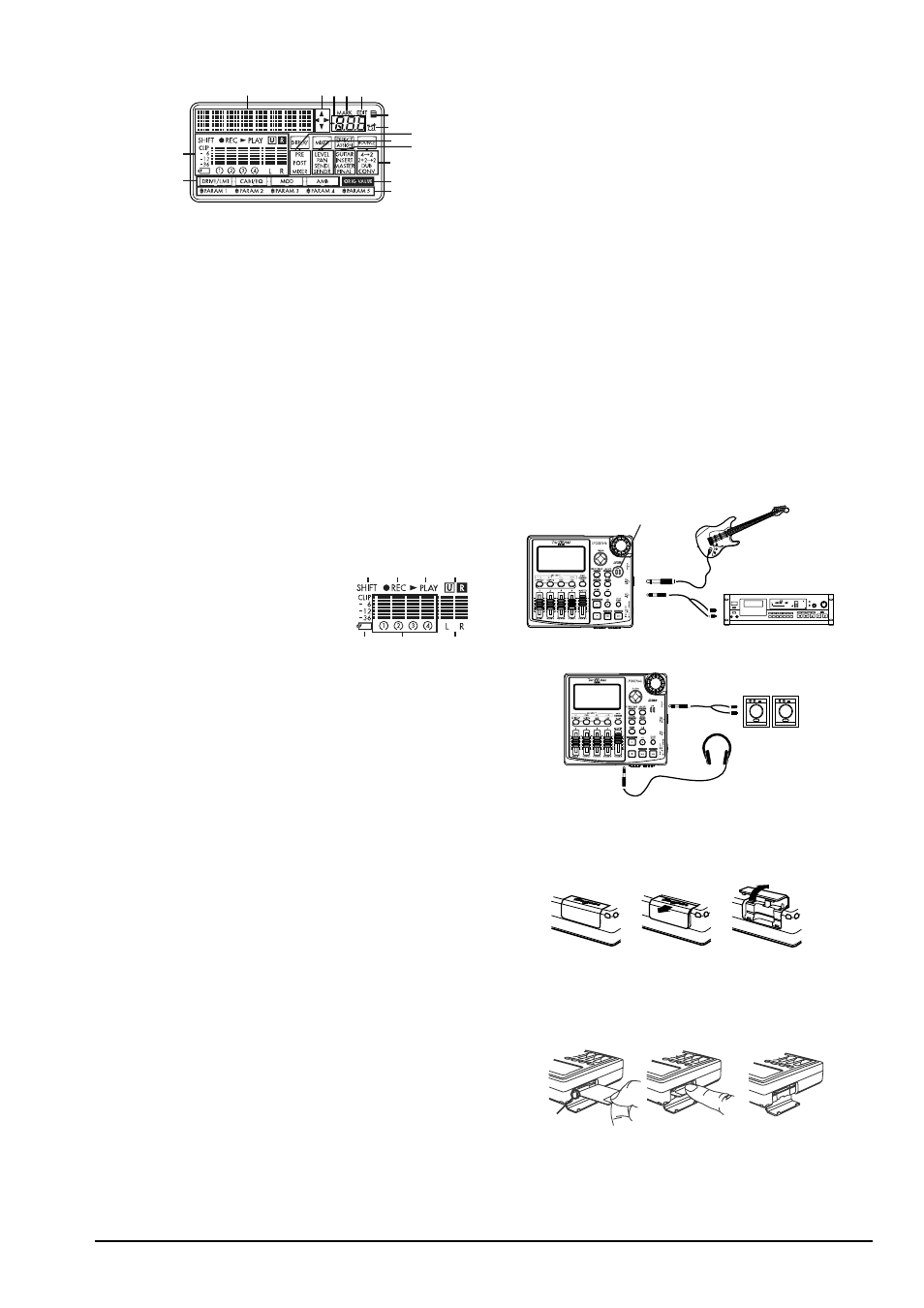

Экран дисплея
1. Окно параметров/счетчика
2. Окно страниц
Отображает направление перемещения по страницам кнопкой
[CURSOR].
3. Окно значений
Отображает редактируемое значение или информацию страни-
цы/программы.
4. Иконка MARK
Загорается при выборе метки. При этом окно значений отобра-
жает номер метки.
5. Иконка EDIT
Загорается при возможности редакции значения колесом вво-
да.
6. Иконка доступа к карте
Загорается при обмене данными с картой.
Никогда не выключайте питания при отображении данной икон-
ки. Это может повредить данные памяти и карту.
7. Иконка Rhythm
Загорается при выборе ритмического паттерна.
8. Иконка Shift
Загорается при нажатии кнопки [SHIFT].
9. Иконка REC
Загорается при записи и мигает в режи-
ме готовности к записи.
10. Иконка PLAY
Загорается при воспроизведении.
11. Иконки Undo/Redo
Загораются при возможности undo/redo.
12. Измерители уровня треков (1, 2, 3, 4)
Отображают входные/выходные уровни каждого трека. Цифра
индицирует номер трека, выбранного [REC SELECT].
13. Измеритель мастер-уровня (L, R)
Отображает входной уровень на разъеме OUTPUT.
14. Иконка заряда батареи
Мигает при разряде батареи.
15. Цепочка эффектов
Отображает статус вкл./выкл. каждого модуля эффектов.
16. Индикатор дисплея
Отображает точку измерения уровня.
PRE: Пре-фейдерные уровни.
POST: Пост-фейдерные уровни.
MIXER: Значение параметра (LEVEL, PAN, SENDL, SENDR), вы-
бранного в окне микшера для каждого трека.
17. Индикатор микшера
Отображает параметр, редактируемый в режиме микшера.
LEVEL: Страница установки уровня каждого трека.
PAN: Страница установки панорамы каждого трека.
SENDL: Страница установки глубины эффекта левого канала
каждого трека.
SENDR: Страница установки глубины эффекта правого канала
каждого трека.
18. Индикатор назначения эффекта
Отображает тип эффекта (назначение).
GUITAR: Гитарный эффект.
INSERT: Разрыв-эффект.
MASTER: Мастер-эффект.
FINAL: Финальный эффект.
19. Индикатор суммирования
Отображает тип записи с суммированием.
4 -> 2: Четыре трека на два или один.
2+2 -> 2: Два трека и два внешних аудиосигнала на два трека.
Три трека и один внешний аудиосигнал могут быть записаны на
один трек.
DUB: Одновременная запись одного трека.
CONV: Преобразование записанных треков в стереофайл для
воспроизведения в компьютере.
20. Иконка начального значения
Загорается при равенстве значения параметра сохраненному.
При редакции параметра — гаснет.
21. Параметры эффектов
Загораются, индицируя параметры каждого модуля эффектов,
позволяя редактировать их фейдерами. Индикатор текущего
параметра мигает.
Коммутация
См. рисунок.
В процессе коммутации обязательно отключайте питание.
Вход
Установите переключатель [INPUT SELECT] в необходимое по-
ложение.
Выход
Работа с картами
Для записи на PXR4 используются карты SmartMedia (далее
“карта”).
1) Откройте крышку слота карты.
2) Вставьте карту.
SmartMedia вставляется в слот контактами вверх. Аккуратно пе-
ремещайте карту внутрь слота, пока она не встанет на место.
Для удаления карты нажмите на нее для разблокирования и за-
тем выньте из слота.
При удалении карты без разблокирования она может быть по-
вреждена.
Закройте крышку слота.
При вставке или удалении SmartMedia питание должно быть от-
ключено.
Korg PXR4. Руководство пользователя
3
1
8 – 14
15
2 3 4 5
7
17
16
18
20
19
21
6
8
9
10
13
12
11
14
CD-плейер, магнитофон, и т.д.
[LINE INPUT]
[GUITAR INPUT]
[MIC]
OUTPUT L/R
Система мониторинга
[PHONE]
[OUTPUT]
1
2
3
1
2
3
Ключ
